Wewnętrzny panel Vcb średniego napięcia 11 kv

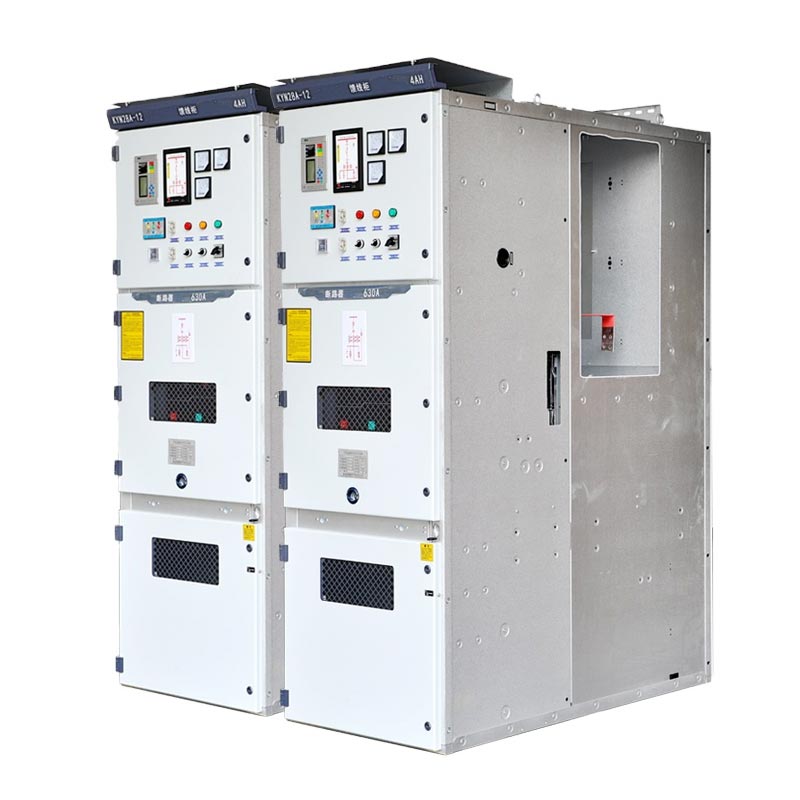

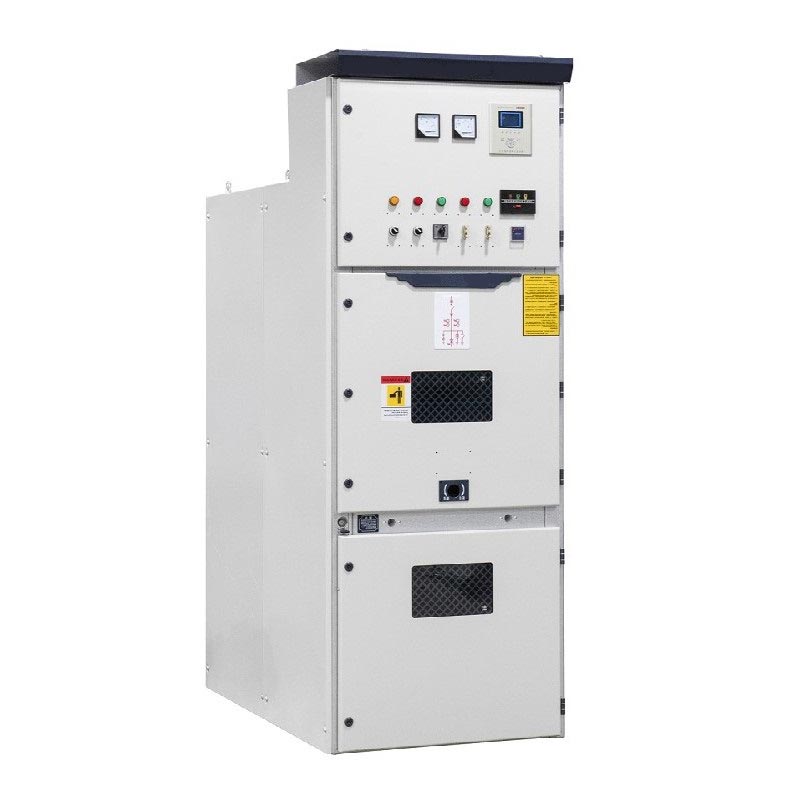

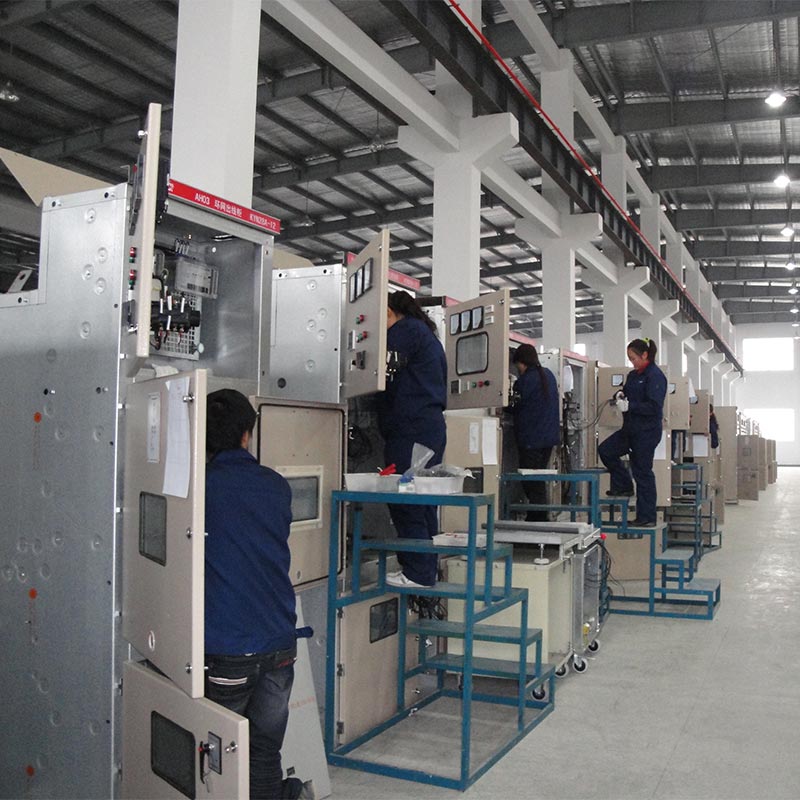

Wewnętrzny panel VCB średniego napięcia 11 kV Usune (seria KYN28) to opancerzona, wysuwana rozdzielnica w metalowej obudowie przeznaczone do bezpiecznego i wydajnego odbioru, dystrybucji, sterowania i ochrony sieci elektroenergetycznych średniego napięcia. To jest podstawową jednostką dystrybucyjną w systemie elektroenergetycznym, zapewniającą stabilną pracę systemu zarówno w warunkach normalnych, jak i zwarciowych warunki.

- Obowiązujące systemy: 3,6 ~ 12 kV / 24 kV Trójfazowy prąd przemienny 50/60 Hz
- Standardy: IEC 62271-200, GB 3906, DL/T 404
- Struktura rdzenia: Opancerzona obudowa metalowa, zdejmowana konstrukcja wózka
- Ocena ochrony: Obudowa IP4X, Wnętrze IP2X

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Model i parametry techniczne

1. Seria modeli

2. Główne parametry techniczne

Konstrukcja i projekt przedziału

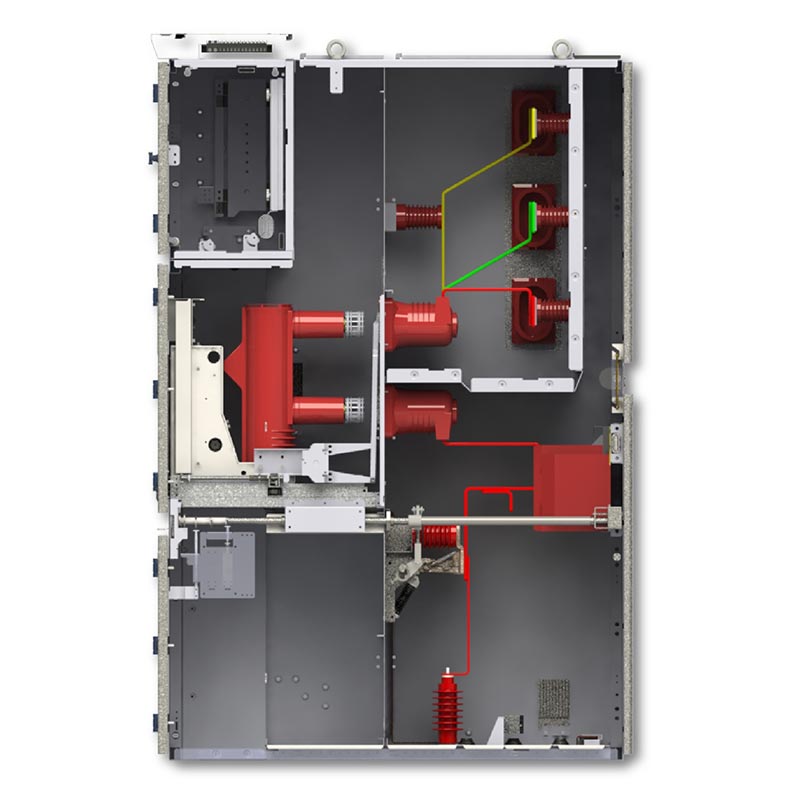

Wewnętrzny panel Vcb średniego napięcia 11 kV wykorzystuje stalowe płyty do oddzielenia pięciu niezależnych uziemionych metalowych przedziałów, skutecznie tłumiące rozprzestrzenianie się łuków zwarciowych i zapewniające bezpieczeństwo osób:

1. Przedział wyłącznika: Wbudowany, wyjmowany wózek na wyłącznik próżniowy (VS1/ZN63A, VD4 itp.), wyposażony z blokadą mechaniczną, umożliwiającą przełączanie wózka pomiędzy pozycjami roboczymi, testowymi i odłączonymi.

2. Przedział szyn zbiorczych: Zawiera szyny główne i szyny odgałęzione, całkowicie odizolowane od innych przedziałów zapobiegać rozprzestrzenianiu się błędów.

3. Przedział kablowy: wyposażony w przekładniki prądowe (CT), przekładniki napięciowe (PT), przełączniki uziemiające, końcówki kablowe i ograniczniki przepięć do podłączania i ochrony kabli.

4. Przedział przyrządów sterujących: Mieści przekaźniki zabezpieczające, przyrządy, przełączniki sterujące, lampki sygnalizacyjne i obwody wtórne do monitorowania i obsługi.

5. Kanał nadmiarowy ciśnienia: Zawiera urządzenie nadmiarowe ciśnienia na górze, które bezpiecznie uwalnia ciśnienie łuku i gaz w przypadku usterek wewnętrznych, zapobiegając uszkodzeniu szafy i obrażeniom personelu.

Podstawowe funkcje i zalety

1. Konstrukcja zdejmowanego wózka ręcznego: Wózek ręczny z panelem Vcb średniego napięcia 11 kV jest w pełni wymienny, co pozwala do szybkiej kontroli i wymiany bez konieczności całkowitej awarii szyn zbiorczych, co znacznie skraca przestoje.
2. Kompleksowa blokada mechaniczna z pięcioma zabezpieczeniami:
- Zapobiega przypadkowemu otwarciu i zamknięciu wyłączników
- Zapobiega pchaniu lub ciągnięciu wózka wyłącznika pod obciążeniem
- Zapobiega przypadkowemu zamknięciu uziemnika pod napięciem
- Zapobiega zasileniu uziemnika, gdy jest on w pozycji zamkniętej
- Zapobiega przypadkowemu wejściu do przedziału pod napięciem

3. Całkowicie zamknięte, niezależne przedziały: Metalowe przegrody oddzielają obszary funkcjonalne, skutecznie tłumiąc łuk propagacja i wzajemne zakłócenia.

4. Obsługa i konserwacja z przodu: Wszystkie operacje i konserwację można wykonać z przodu szafy, oszczędność miejsca instalacyjnego.

5. Wysoka niezawodność i wysokie bezpieczeństwo: Spełnia międzynarodowe standardy głównego nurtu, przy wysokim poziomie izolacji silna odporność na uszkodzenia.

6. Konstrukcja modułowa: Można ją elastycznie skonfigurować jako szafę linii przychodzącej, szafę linii wychodzącej, szafkę pomiarową, szafka sekcji szyn zbiorczych itp.

Główne scenariusze zastosowań

1. Szafka linii przychodzącej (odbiór sieci energetycznej)

2. Szafka linii wychodzących (dystrybucja mocy do obciążeń, silników i transformatorów)

3. Szafa sterownicza silnika (rozruch, zatrzymanie i zabezpieczenie dużego silnika)

4. Szafka transformatorowa (zabezpieczenie transformatora dystrybucyjnego)

5. Szafka podziału szyn zbiorczych (podział szyn zbiorczych i automatyczne przełączanie zasilania)

Rzeczywiste przypadki zastosowań

Przypadek 1: Duży petrochemiczny park przemysłowy w prowincji Jiangsu

Wyzwania projektowe: Zakład petrochemiczny ma niezwykle wysokie wymagania dotyczące ciągłości zasilania, bezpieczeństwa i odporność na uszkodzenia, wymagająca długotrwałej, stabilnej pracy.
Rozwiązanie: Zastosowano 36 szafek wyłączników próżniowych Usune KYN28A-12 dla linii przychodzących i wychodzących systemu oraz sterowanie dużym silnikiem.
Wyniki operacyjne: Ciągła i stabilna praca przez ponad 8 lat bez większych usterek, skutecznie osiągana zabezpieczenie przed przeciążeniem i zwarciem, zapewniające nieprzerwaną produkcję.

Przypadek 2: Kompleks handlowy w prowincji Zhejiang

Wyzwania projektowe: Ograniczona przestrzeń w pomieszczeniu dystrybucji zasilania w wieżowcu, wymagająca kompaktowych, bezpiecznych i sprzęt łatwy w utrzymaniu.
Rozwiązanie: Skonfiguruj 22 rozdzielnice Usune KYN28A-12 z konstrukcją dostępną od przodu.
Wyniki operacyjne: Wysokie wykorzystanie przestrzeni, wygodna konserwacja i niezawodna ochrona krytycznych obciążeń, takich jak jak oświetlenie budynków, klimatyzacja i ochrona przeciwpożarowa.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jaka jest różnica między KYN28A-12 i KYN28-24?

Odp.: Główną różnicą jest poziom napięcia znamionowego: KYN28A-12 nadaje się do systemów 12 kV (klasa 10 kV), natomiast KYN28-24 nadaje się do systemów 24 kV (klasa 20 kV). Obydwa są zaprojektowane zgodnie z odpowiednimi poziomami napięcia pod względem odległości izolacji, doboru elementu izolacyjnego i parametrów znamionowych elementu wewnętrznego.

P2: Czy Usune może dostosować tę szafkę wyłączników próżniowych do projektów eksportowych?

O: Tak. Jako profesjonalny producent Usune może dostosować parametry zgodnie z wymaganiami projektu różnych norm regionalnych, takich jak IEC i ANSI, i może dostosować modele wyłączników, przekaźników ochronnych i wymiary.

P3: Jaka jest żywotność i cykl konserwacji wewnętrznego panelu Vcb średniego napięcia 11 kV?

Odp.: W normalnych warunkach konserwacji projektowany okres użytkowania wynosi 20–30 lat. Głównie konserwacja okresowa obejmuje testowanie izolacji, sprawdzanie charakterystyki wyłącznika i kalibrację przekaźnika. Wysuwany wózek konstrukcja pozwala na szybką wymianę, znacznie skracając czas przestojów konserwacyjnych.
