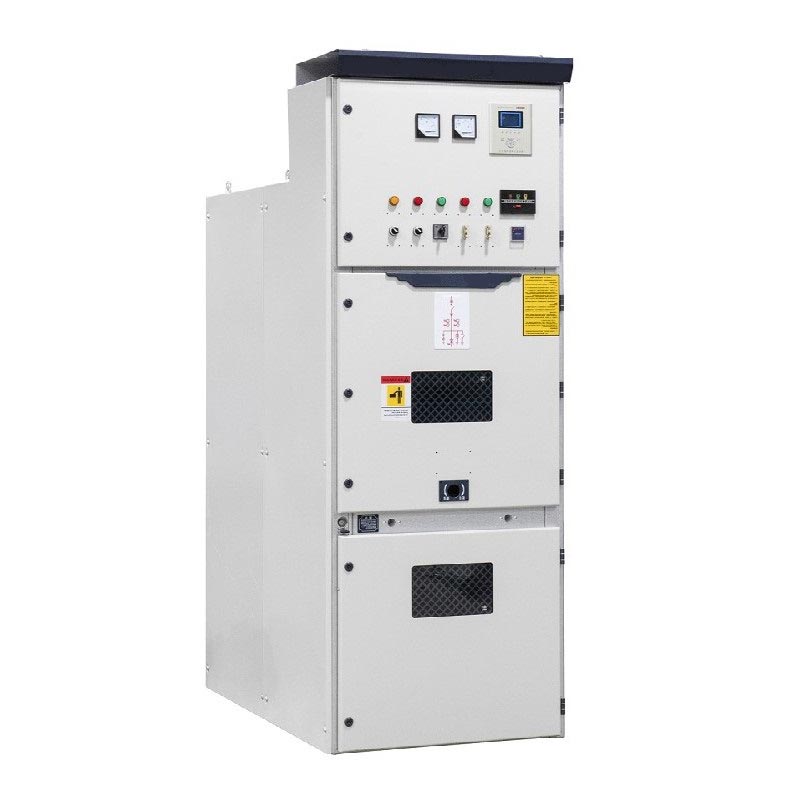

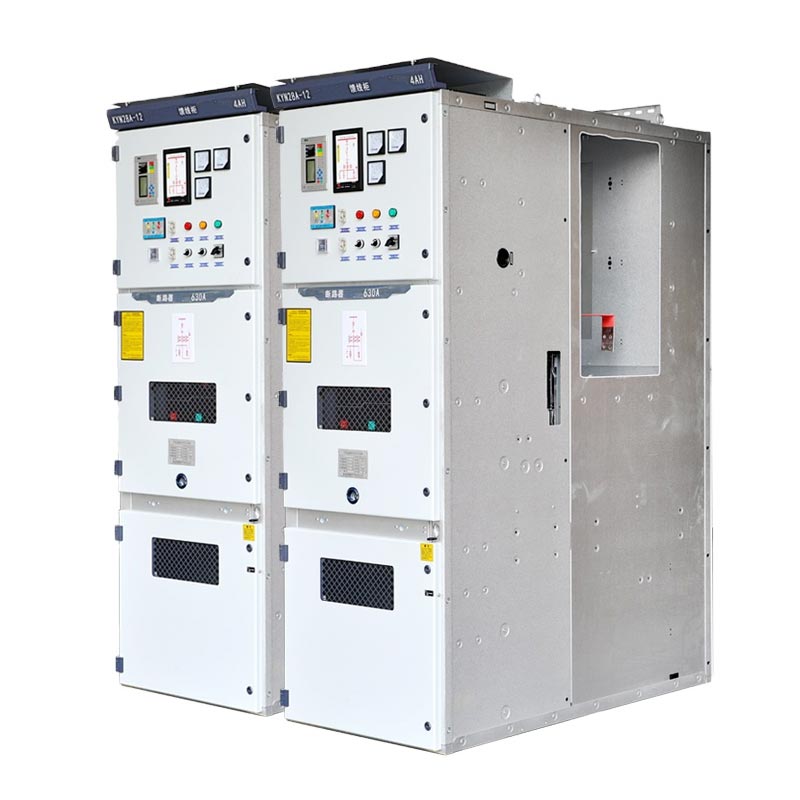

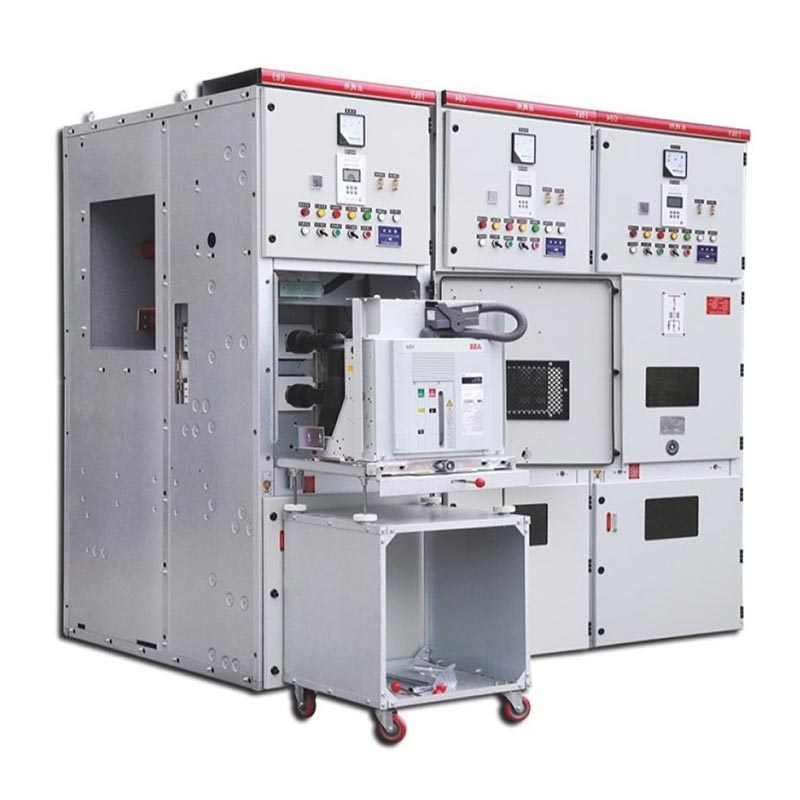

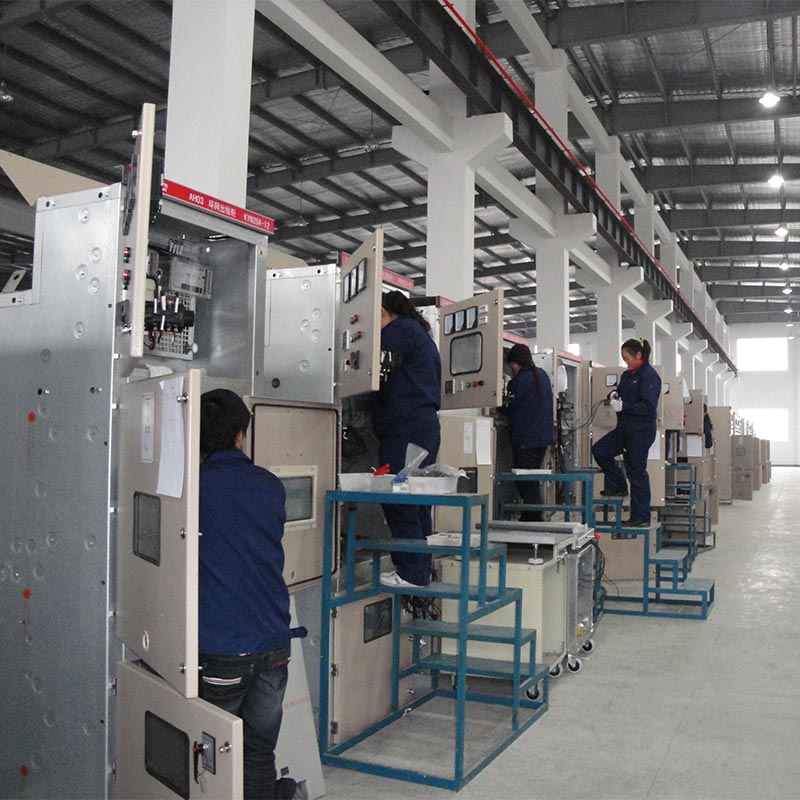

Rozdzielnica Kyn28 12kv

Rozdzielnica Usune Kyn28 12kV to wewnętrzne urządzenie do dystrybucji energii wysokiego napięcia o napięciu znamionowym 3,6 kV, 7,2 kV i 12 kV, odpowiednie dla trójfazowych systemów zasilania prądem przemiennym 50/60 Hz. Jest to podstawowy sprzęt elektryczny w nowoczesnej energetyce przesyłu i dystrybucji, dystrybucji energii przemysłowej i dziedzin zasilania budynków komercyjnych. Produkt przyjmuje opancerzoną, metalową konstrukcję, całkowicie oddzielającą jednostki funkcjonalne, takie jak wyłączniki, szyny zbiorcze, kable i sterowanie oprzyrządowaniem. Taka konstrukcja od samego początku eliminuje rozprzestrzenianie się zwarć łukowych. To także jest wyposażony w wysuwany wózek wyłącznika próżniowego, umożliwiający szybką konserwację i wymianę bez wyłączania w dół szyny zbiorczej, w pełni spełniając podstawowe wymagania systemów elektroenergetycznych w zakresie bezpiecznej, stabilnej i wydajnej pracy oraz konserwacja.

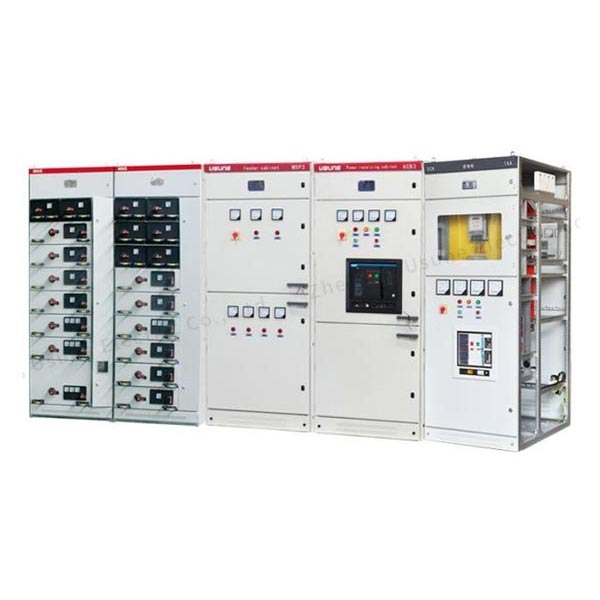

Rozdzielnica niskiego napięcia

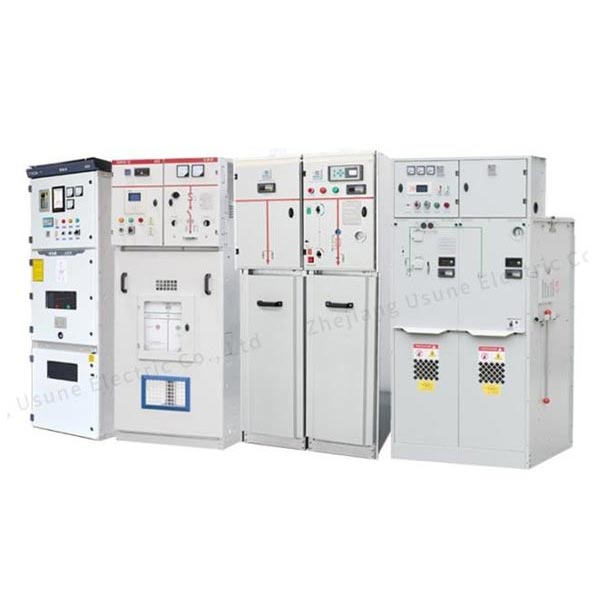

Rozdzielnica średniego napięcia

Podstawowe parametry techniczne

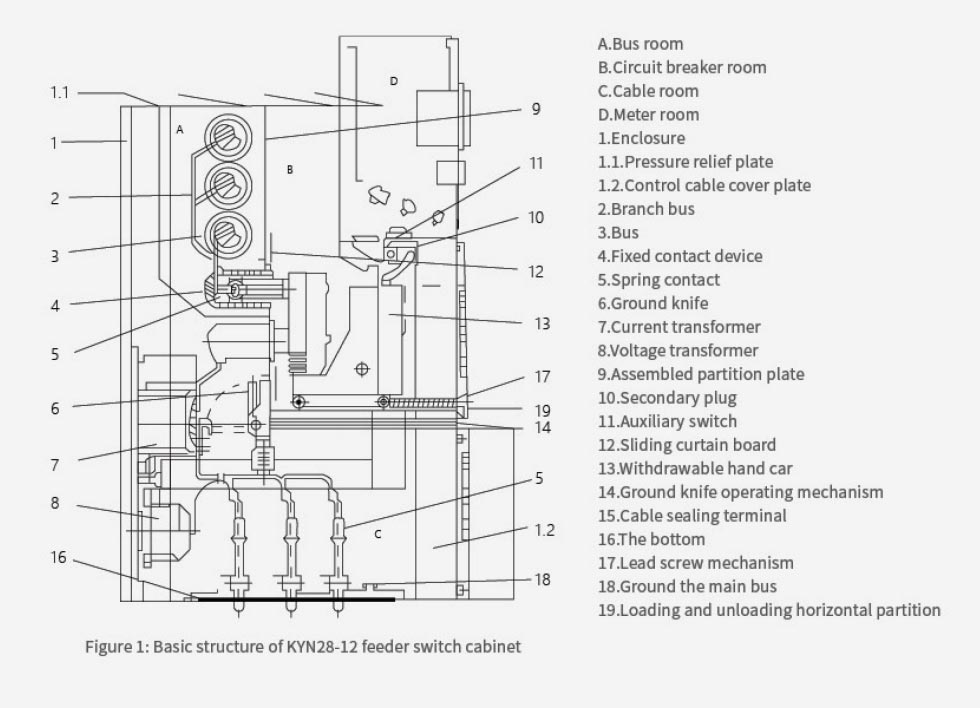

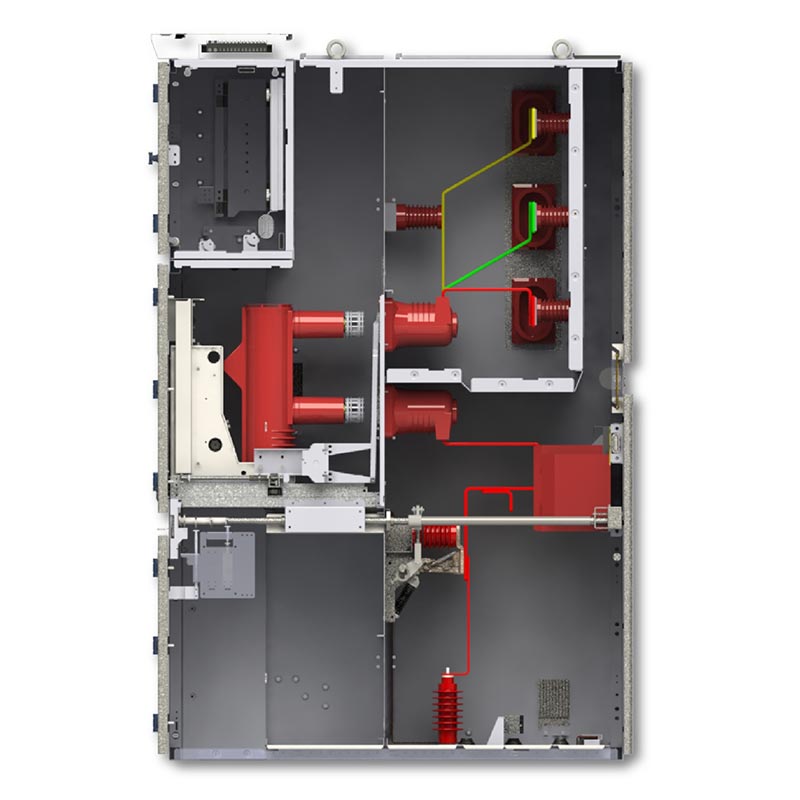

Niezależna struktura przedziału

Rozdzielnica Kyn28 12 kV ma modułową konstrukcję przedziału z izolacją całkowicie metalową. Cztery obszary funkcjonalne są całkowicie niezależne, skutecznie zapobiegając rozprzestrzenianiu się uszkodzeń:

1. Przedział wyłącznika: instaluje wózek z wyłącznikiem próżniowym, wyposażony w precyzyjne prowadzenie i mechanizmy blokujące zapewniające bezpieczny ruch wózka.
2. Przedział szyn zbiorczych: Zamknięty układ szyn głównych i odgałęzionych z doskonałą izolacją, unikający ryzyko zwarć międzyfazowych/fazowych.
3. Przedział kablowy: duża przestrzeń, odpowiednia do wieloobwodowych połączeń kablowych, ułatwiająca układanie kabli, okablowanie, i testowanie.
4. Przedział przyrządów i sterowania: integruje urządzenia zabezpieczające, przyrządy pomiarowe i obwód sterujący komponenty do scentralizowanego monitorowania i obsługi.
5. Urządzenie odciążające: Wyposażone w dedykowaną klapkę odciążającą na górze, może szybko uwolnić łuk ciśnienie w przypadku usterek wewnętrznych, zapewniając bezpieczeństwo szafy i personelu.

Podstawowe zalety produktu

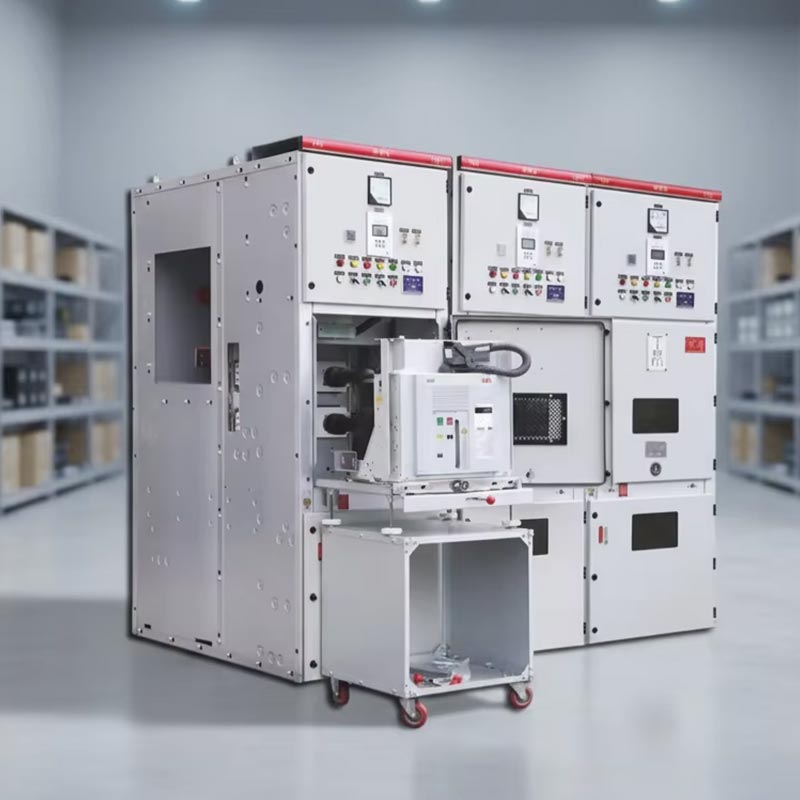

1. Zdejmowany wózek ręczny

Seria wyłączników automatycznych PT i wózków izolacyjnych jest w pełni wymienna. Podczas konserwacji wystarczy zdjąć wadliwy wózek ręczny i wsuń zapasowy wózek, aby szybko przywrócić zasilanie bez odłączania całej szyny zbiorczej, znacznie skracając czas konserwacji w przypadku awarii zasilania.

2. Kompleksowa blokada mechaniczna „pięć zapobiegania”:

- Zapobiega przypadkowemu otwarciu i zamknięciu wyłączników;
- Zapobiega wyjmowaniu/wsuwaniu wózka z wyłącznikiem pod obciążeniem;
- Zapobiega przypadkowemu zamknięciu uziemnika pod napięciem;
- Zapobiega przypadkowemu włączeniu zasilania, gdy uziemnik jest zamknięty;
- Zapobiega przypadkowemu wejściu do przedziałów pod napięciem.

3. Zoptymalizowane bezpieczeństwo i konserwacja

Konstrukcja umożliwiająca obsługę i konserwację z przodu eliminuje potrzebę stosowania tylnej przestrzeni konserwacyjnej, skutecznie oszczędzając powierzchnia podłogi w pomieszczeniu dystrybucyjnym; szafka posiada wbudowaną grzałkę kondensacyjną, przystosowaną do pracy w wysokiej wilgotności środowiskach, zapobiegając uszkodzeniom izolacji spowodowanym kondensacją.

4. Wysoka izolacja i odporność na uszkodzenia

Rozdzielnica Kyn28 12 kV wykorzystuje wysokiej jakości materiały izolacyjne i izolację o naukowo rozmieszczonych odstępach, osiągając wysoki poziom izolacji. Skutecznie przeciwdziała zwarciom, przepięciom i innym awariom elektrycznym. Połączone dzięki metalowej konstrukcji pancerza oferuje duże możliwości kontroli łuku.

Główne typy zastosowań

1. Szafka linii przychodzącej: Odbiera energię ze źródeł poprzedzających, zapewniając odbiór energii i ogólną ochronę.
2. Szafka linii wychodzących: rozdziela moc do obciążeń, silników i innych obwodów zacisków, zapewniając ochronę.
3. Szafka do pomiaru PT i napięcia: Monitoruje napięcie systemu i zapewnia ochronę przed przepięciem.
4. Szafka pomiarowa: integruje przyrządy pomiarowe energii w celu uzyskania dokładnych statystyk zużycia energii.
5. Szafka sekcji szyn zbiorczych: umożliwia segmentową pracę, izolację i ochronę sekcji szyn zbiorczych.
6. Szafka izolacyjna: Zapewnia izolację galwaniczną, zapewniając bezpieczną konserwację.

Przypadek aplikacji w świecie rzeczywistym

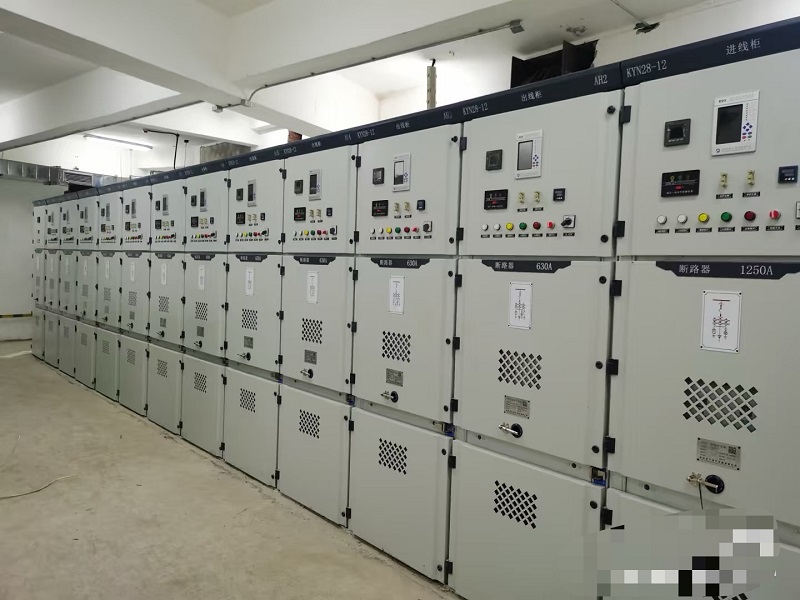

Przypadek 1: Projekt dystrybucji energii 10 kV dla dużego centrum danych we wschodnich Chinach

Wymagania projektu: Centrum danych wymaga dostępności zasilania na poziomie 99,99% i braku usterek oraz dużej stabilności system dystrybucji energii średniego napięcia zapewniający nieprzerwane zasilanie głównych obciążeń, takich jak serwery i sprzęt chłodzący.

Rozwiązanie: Zbudowano kompletny system dystrybucji energii z wykorzystaniem jednostek Usune Kyn28 Switchgear 12kV, obejmujących szafy wejściowe, szafy pomiarowe, szafy PT i 12 szafy wychodzące. Posiada zabezpieczenie zwarciowe 40kA wyłączniki próżniowe o zdolności wyłączania i inteligentne zintegrowane urządzenia zabezpieczające umożliwiające szybkie wystąpienie awarii izolacja i precyzyjna lokalizacja uszkodzeń.

Wyniki operacyjne: Od uruchomienia w 2023 roku system działa bezawaryjnie, ze 100% sprawnością. wskaźnik dokładności w działaniach ochronnych. Roczny czas przerwy w dostawie prądu wynosi mniej niż 5 minut, co pozwala na pełne osiągnięcie maksymalnego poziomu niezawodność wymagań zasilania centrum danych i skuteczne unikanie strat ekonomicznych rzędu dziesiątek miliony dolarów z powodu awarii prądu.

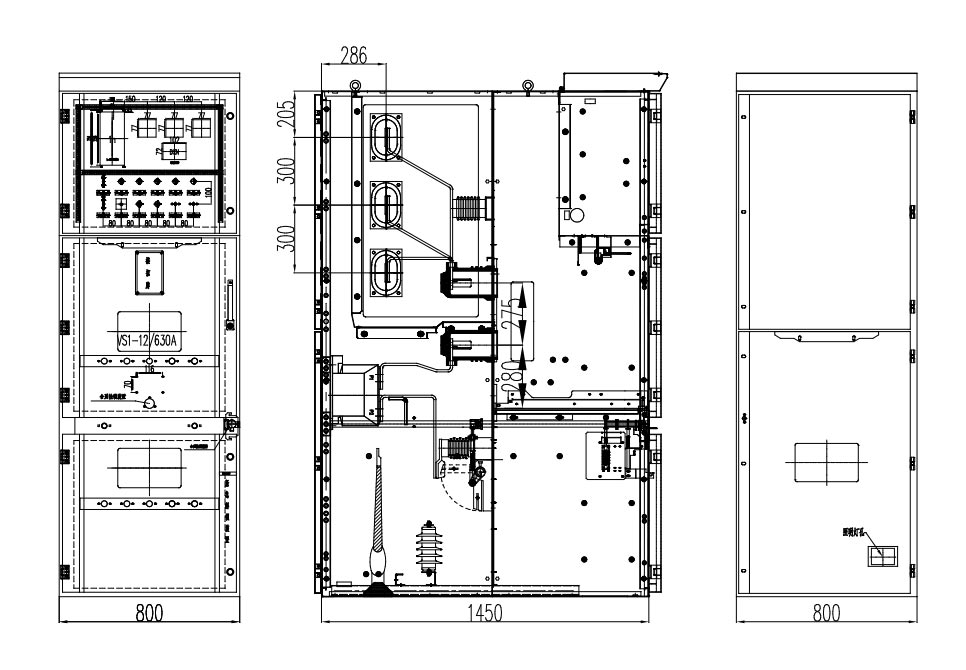

Wymiary zewnętrzne produktu

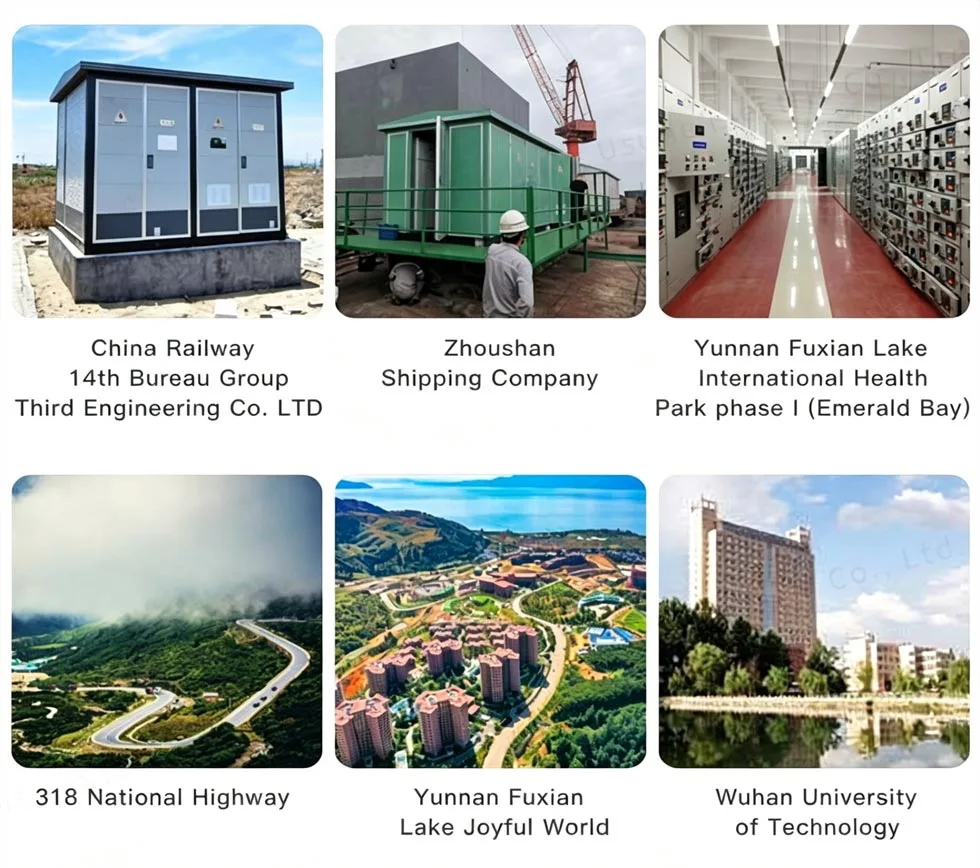

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

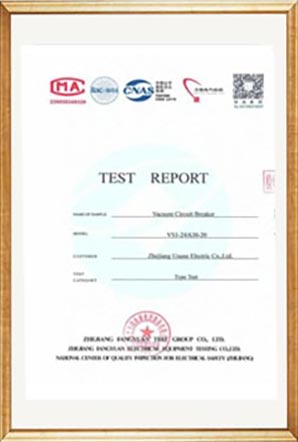

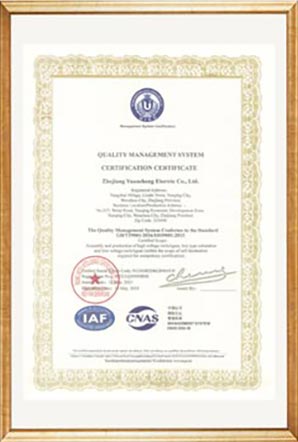

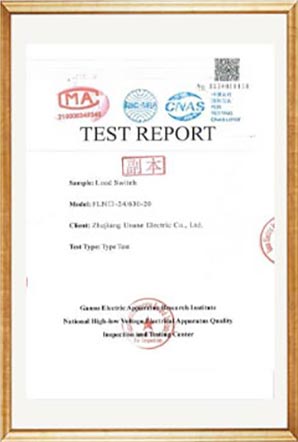

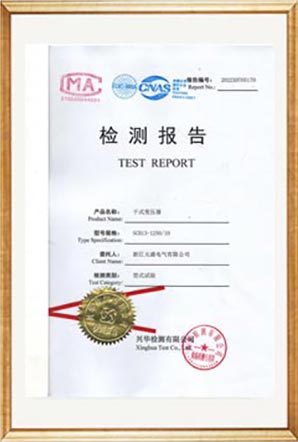

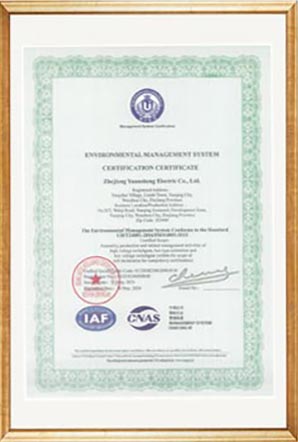

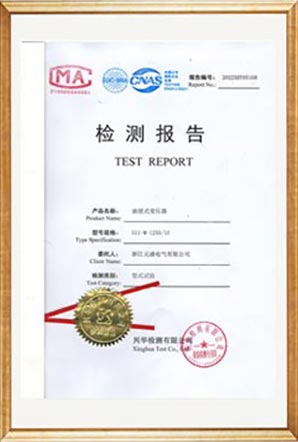

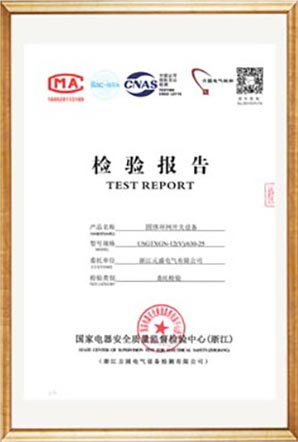

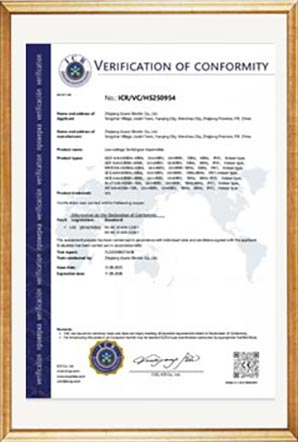

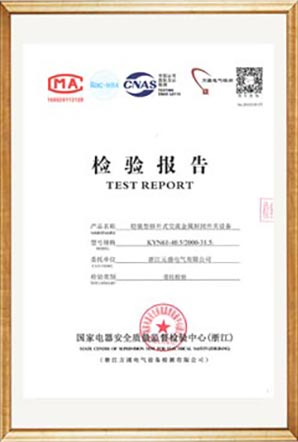

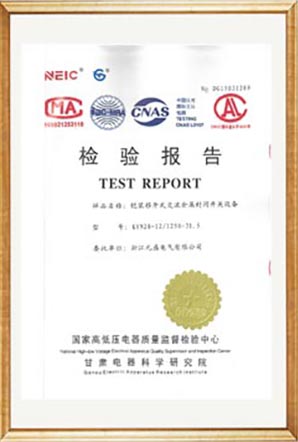

Raport z testu

Często zadawane pytania

P1: Czy „pięciostopniowa” blokada systemu rozdzielnicy Kyn28 12 kV jest mechanicznie wymuszonym mechanizmem blokującym, i czy można to wyłączyć?

„Pięciostopniowy” system blokowania rozdzielnicy Usune KYN28 wykorzystuje czysto mechaniczną, wymuszoną konstrukcję blokowania bez dodatkowego elektrycznego obwodu odblokowującego, co strukturalnie eliminuje możliwość nieprawidłowego działania. Tylko profesjonalny personel konserwacyjny może go tymczasowo odblokować przy użyciu specjalistycznych narzędzi w bezpiecznych warunkach zasilania awaria i uziemienie; nie można go odblokować podczas normalnej pracy. Jest to w pełni zgodne z IEC i zasilaniem domowym standardy bezpieczeństwa, maksymalizujące bezpieczeństwo operatorów i sprzętu.

P2: Czy produkt może normalnie działać w środowisku o dużej wilgotności i na dużych wysokościach oraz jakie są specjalne zabiegi? wymagane?

Standardowa tolerancja wilgotności produktu wynosi ≤95% średniej dziennej i ≤90% średniej miesięcznej. Wbudowana grzałka kondensacyjna automatycznie osusza, łatwo radząc sobie w środowiskach o wysokiej wilgotności. Może tak być w scenariuszach z wysokościami > 1000 m stosowany z obniżeniem wartości znamionowych zgodnie ze standardami branży energetycznej (około 10% obniżenia wartości znamionowych na każde 1000 m wzrostu wysokość). Dostępne są również specjalnie zaprojektowane wersje wzmocnionej izolacji, które zwiększają drogę upływu i spełniają wymagania wymagania dotyczące bezpieczeństwa operacji na dużych wysokościach.
