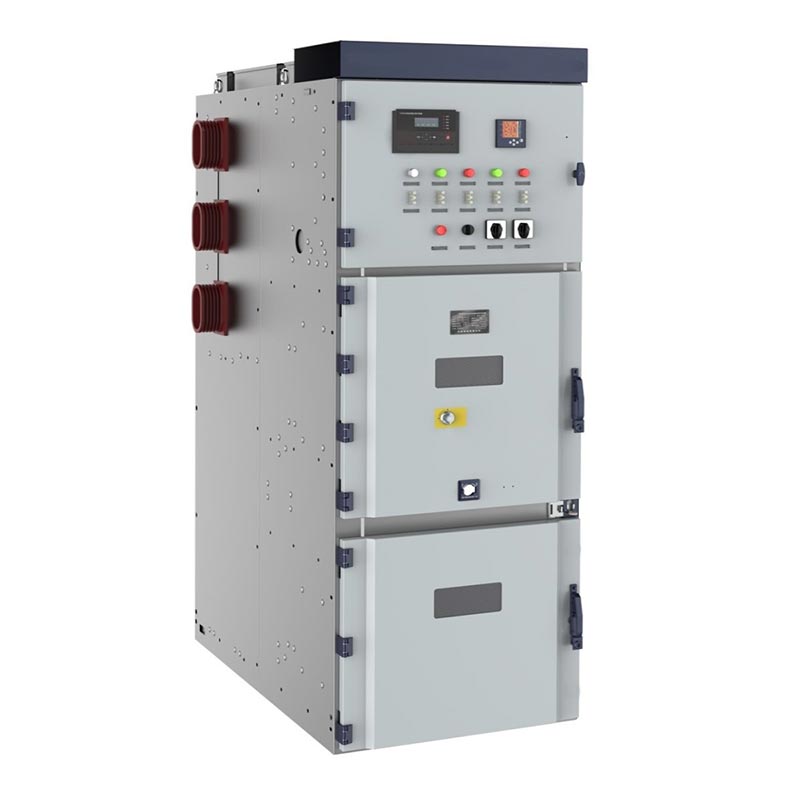

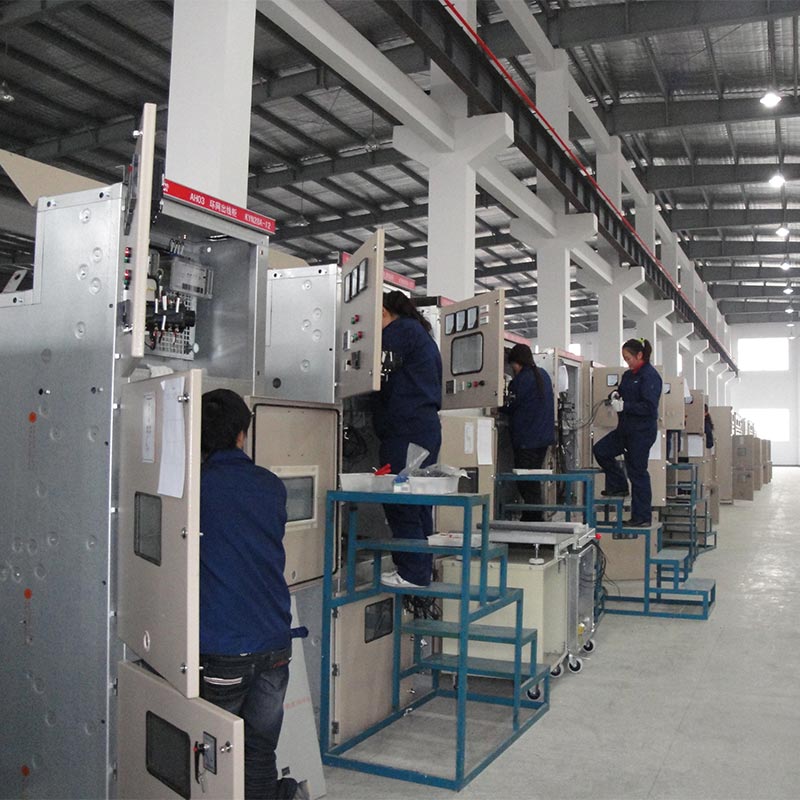

Rozdzielnica niskiego i średniego napięcia 24kv

Rozdzielnica średniego napięcia niskiego i średniego napięcia Usune 24kV, KYN28-24 (Z)(GZS1), należy do opancerzonych rozdzielnic prądu przemiennego kategoria rozdzielnic w obudowie metalowej. Nadaje się do trójfazowych systemów zasilania prądem przemiennym 50 Hz i jest używany głównie do moc odbiór, dystrybucja, kontrola obwodów, ochrona i monitorowanie.

Rozdzielnica średniego napięcia Ln i SN 24kV jest szeroko stosowana w elektrowniach, podstacjach, przemyśle i górnictwie przedsiębiorstwa i wieżowce do odbioru, dystrybucji, kontroli i ochrony energii elektrycznej. Rdzeń Usune baza produkcyjna zlokalizowana jest w Chinach, co czyni ją zaufanym profesjonalnym producentem zapewniającym wysoką jakość rozwiązania w zakresie dystrybucji energii średniego napięcia dla użytkowników na całym świecie.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Główne parametry techniczne

Nasze produkty ściśle odpowiadają następującym normom

1. GB3906-2006 „Rozdzielnice i sterownice w obudowie metalowej 3,6–40,5 kV AC”
2. GB/T11022 „Ogólne warunki techniczne dotyczące rozdzielnic i sterownic wysokiego napięcia”
3. IEC62271-200 „Rozdzielnice prądu przemiennego w obudowie metalowej o napięciu znamionowym powyżej 1 kV i poniżej 52 kV”
4. DL/T404 „Warunki techniczne zamawiania rozdzielnic wnętrzowych wysokiego napięcia prądu przemiennego”

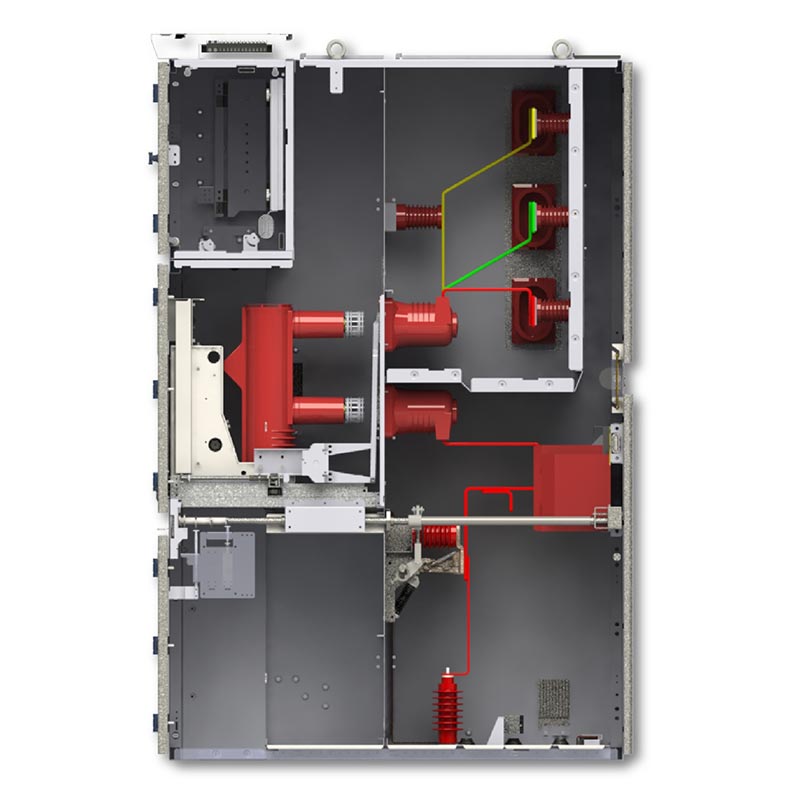

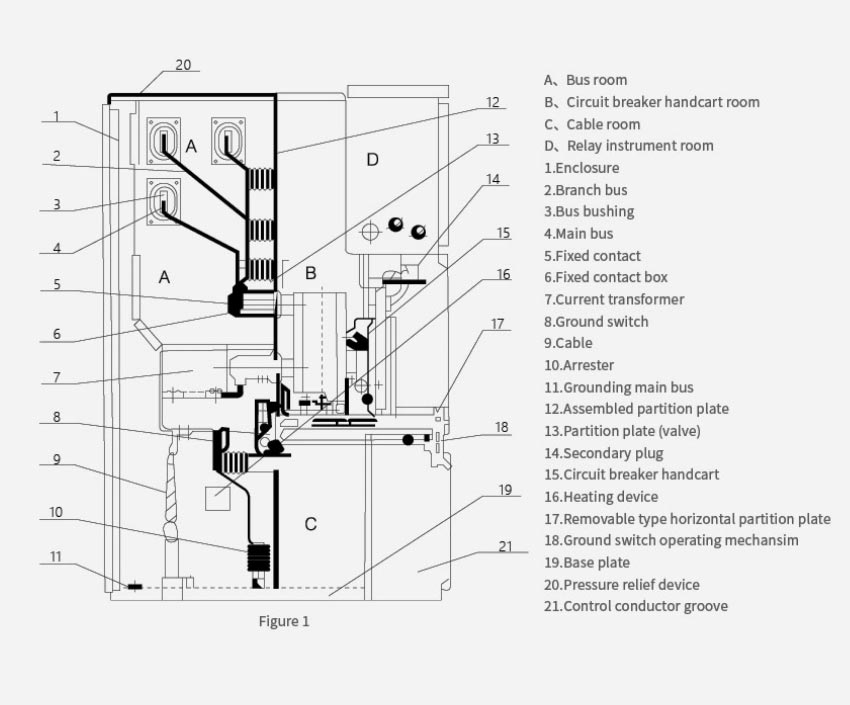

Struktura gabinetu

Rozdzielnica średniego napięcia niskiego i średniego napięcia 24 kV ma całkowicie metalową konstrukcję z przegrodami, każda z nich niezależnie izolowany obszar funkcjonalny, skutecznie tłumiący rozprzestrzenianie się łuków zwarciowych.

1. Przedział wyłącznika automatycznego: wyposażony w wyjmowany wózek na wyłącznik próżniowy.
2. Przedział szyn zbiorczych: Zawiera szyny główne, szyny odgałęzione i izolatory szyn zbiorczych.
3. Przedział kablowy: Instaluje przekładniki prądowe, przekładniki napięciowe, przełączniki uziemiające i zaciski kablowe.
4. Przedział przyrządów sterujących: wyposażony w przekaźniki, urządzenia zabezpieczające, przyrządy, okablowanie wtórne i kontrola panele.
5. Kanał odciążający ciśnienie: Posiada urządzenie odciążające łuk elektryczny na górze szafy, aby zwiększyć bezpieczeństwo przed awariami.

Podstawowe funkcje

1. Niezależne przedziały wykonane w całości z metalu, aby zapobiec rozprzestrzenianiu się i wzajemnemu zakłócaniu łuków zwarciowych.

2. Kompleksowa, mechaniczna, pięciostopniowa blokada:
- Zapobiega pchaniu lub ciągnięciu wózka wyłącznika pod obciążeniem.
- Zapobiega zamknięciu wyłącznika, gdy uziemnik jest zamknięty.
- Zapobiega przypadkowemu zamknięciu uziemnika pod napięciem.
- Zapobiega przypadkowemu wejściu do przedziałów pod napięciem.
- Zapobiega nieprawidłowemu działaniu wyłącznika.

3. Montowany centralnie wyjmowany wózek do obsługi i konserwacji z przodu, ułatwiający naprawy.

4. Wysoki poziom izolacji, zwarta konstrukcja i duża odporność na uszkodzenia.

5. Zgodny z normami krajowymi i międzynarodowymi, dostosowany do różnych schematów dystrybucji energii

Praktyczne przypadki zastosowania

Przypadek 1: Podstacja miejska we wschodnich Chinach

1. Tło projektu

Miejska podstacja 110 kV musiała zmodernizować swoją sieć dystrybucji energii wtórnej, aby sprostać rozwijającym się miastom zapotrzebowanie na moc i poprawić niezawodność zasilania.

2. Rozwiązanie

W systemie dystrybucyjnym 24kV zastosowano 36 rozdzielnic średniego napięcia niskiego i średniego napięcia Usune 24kV.

3. Wyniki

- Kompaktowa konstrukcja rozdzielnicy pozwoliła zaoszczędzić 30% powierzchni podstacji.
- Pięciostopniowy system blokowania działał bezawaryjnie przez trzy lata eksploatacji.
- Niezawodna technologia wyłączania obwodów próżniowych skraca czas przestojów o ponad 80%, znacznie poprawiając jakość zasilania dla 200 000 mieszkańców.

Przypadek 2: Duży zakład petrochemiczny w Azji Środkowej

1. Tło projektu

Nowoczesny kompleks petrochemiczny wymagał wysoce niezawodnego systemu dystrybucji energii średniego napięcia, aby zapewnić ciągła praca krytycznych urządzeń produkcyjnych.

2. Rozwiązanie

Dostarczono 58 rozdzielnic Usune 24kV, specjalnie zaprojektowanych do pracy w trudnych warunkach przemysłowych i wyposażonych w odporność na kurz i korozję.

3. Wyniki

- Pomyślnie wytrzymał trudne warunki panujące na miejscu (duże zapylenie, opary chemiczne), wykazując stabilność wydajność.
- Możliwość szybkiego odłączania usterek (≤ 60 ms) chroni drogie sprężarki i reaktory przed uszkodzeniem podczas zwarcia obwody.
- Konstrukcja konserwacyjna montowana z przodu skraca przestoje konserwacyjne o 50%, zapewniając ciągłość produkcji.

Wymiary zewnętrzne produktu

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jaki jest odpowiedni zakres napięcia tej rozdzielnicy niskiego i średniego napięcia 24 kV średniego napięcia?

A1: Produkt nadaje się do trójfazowych systemów zasilania 3,6 ~ 12 kV, 24 kV AC 50/60 Hz, spełniając potrzeby większości scenariusze dystrybucji energii średniego napięcia.

P2: Czy sprzęt umożliwia konserwację i naprawę na miejscu?

Odpowiedź 2: Tak. Produkt ma konstrukcję obsługiwaną od przodu i wymagającą konserwacji od przodu; wózek z wyłącznikiem można przesuwać szybka konserwacja i wymiana bez wpływu na działanie innych obwodów.

P3: Czy jako profesjonalny dostawca Twoja fabryka oferuje niestandardowe rozwiązania?

A3: Tak. Usune może dostosować prąd znamionowy, prąd zwarciowy, rozmiar szafki, konfigurację zabezpieczeń, itp., zgodnie z wymaganiami projektu, aby dostosować się do różnych warunków pracy i wymagań systemowych.
