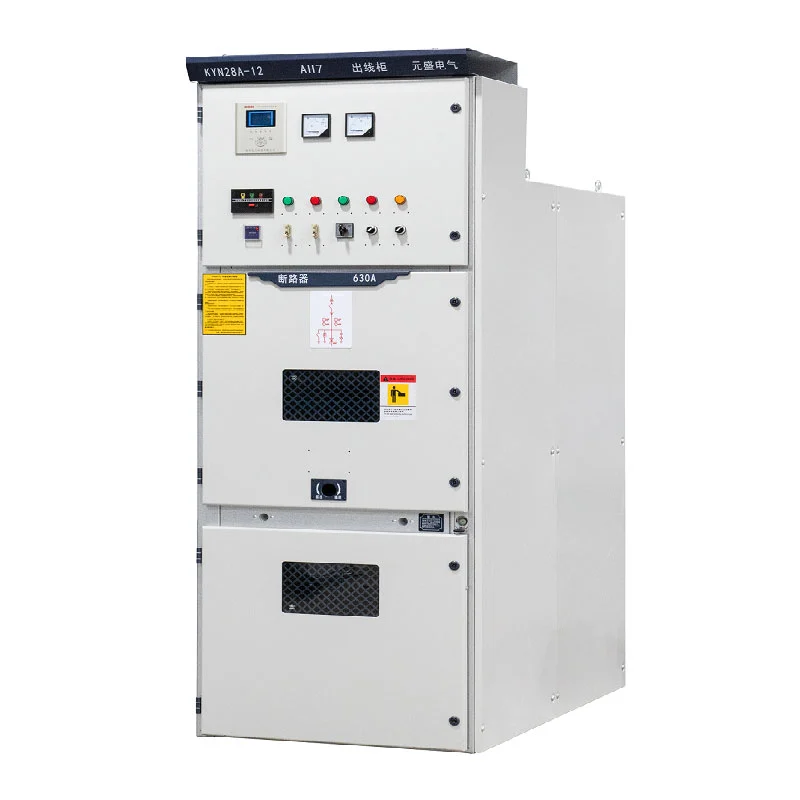

Dla wykonawców EPC, dystrybutorów energii elektrycznej, podstacji, zakładów przemysłowych i projektów infrastrukturalnych, Kyn28 Rozdzielnica średniego napięcia stanowi konfigurowalną platformę do budowy kompletnej wewnętrznej dystrybucji średniego napięcia systemy.
Usune działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001. Produkty produkowane są wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich rynków.
Wybór rozdzielnicy średniego napięcia rozpoczyna się od instalacji elektrycznej, a nie od samej szafy. Przed złożeniem zamówienie, inżynierowie zwykle muszą potwierdzić napięcie systemu, częstotliwość roboczą, maksymalny prąd obciążenia, poziom zwarcia, liczba pól zasilających, wymagania dotyczące ochrony, układ kabli i środowisko instalacji.
Parametry te określają odpowiednią konfigurację szafy i podzespołów elektrycznych. Usune może przejrzeć zaprojektować informacje elektryczne i zalecić odpowiednią konfigurację zamiast stosowania tej samej specyfikacji każdy projekt.
Ta metoda doboru oparta na projekcie jest szczególnie ważna w przypadku podstacji, zakładów produkcyjnych, energetyki infrastrukturę oraz inne obiekty, w których współpracuje kilka obwodów średniego napięcia.
Standardowa konfiguracja rozdzielnicy średniego napięcia Kyn28 obsługuje systemy średniego napięcia od 3,6 kV do 12 kV, z prąd znamionowy w zakresie od 630A do 3150A.
Wydajność zwarciowa jest dostępna na kilku poziomach, w tym w konfiguracjach 25 kA, 31,5 kA, 40 kA i 50 kA. The odpowiednią wartość znamionową należy wybrać raczej na podstawie obliczonego prądu zwarciowego sieci elektrycznej niż po prostu według normalnego obciążenia roboczego.
W przypadku zamówień projektowych dopasowanie prądu znamionowego i zdolności zwarciowej do przewodów zasilających i końcowych sprzęt elektryczny jest niezbędny do utrzymania skoordynowanej wydajności systemu.
Kompletny system dystrybucji średniego napięcia zwykle zawiera więcej niż jeden typ szafy. Moc przychodząca, mogą wymagać pola odpływowe, transformatory, obwody pomiarowe, pomiar napięcia i połączenia szyn zbiorczych różne funkcje.
Usune może skonfigurować zestaw rozdzielnic zgodnie z wymaganiami obwodów. Powstały układ może obejmują funkcje przychodzące, wychodzące, PT, pomiarowe, sekcjonalizację magistrali i funkcje izolacyjne w ramach jednej skoordynowanej system dystrybucji energii elektrycznej.
Dzięki temu sprzęt nadaje się do projektów, w których rozdzielnica musi odpowiadać bezpośrednio zatwierdzonej schemat jednoliniowy.
Ochronę średniego napięcia należy rozważyć na poziomie systemu. Rozdzielnica, wyłącznik automatyczny, przekaźnik ochronny, Transformator, kabel i sprzęt zabezpieczający przed nim muszą współpracować zgodnie z zabezpieczeniami projektu filozofia.
Rozdzielnicę średniego napięcia Kyn28 można zintegrować z wymaganymi elementami zabezpieczającymi i sterującymi zgodnie z wymaganiami do specyfikacji projektu. Wyłącznik próżniowy pełni główną funkcję przełączania, natomiast wyłącznik próżniowy powiązany system zabezpieczeń i sterowania można skonfigurować zgodnie z projektem elektrycznym.
W przypadku projektów EPC Usune może koordynować konfigurację szafy z wymaganiami klienta w zakresie ochrony dokumentacja techniczna.

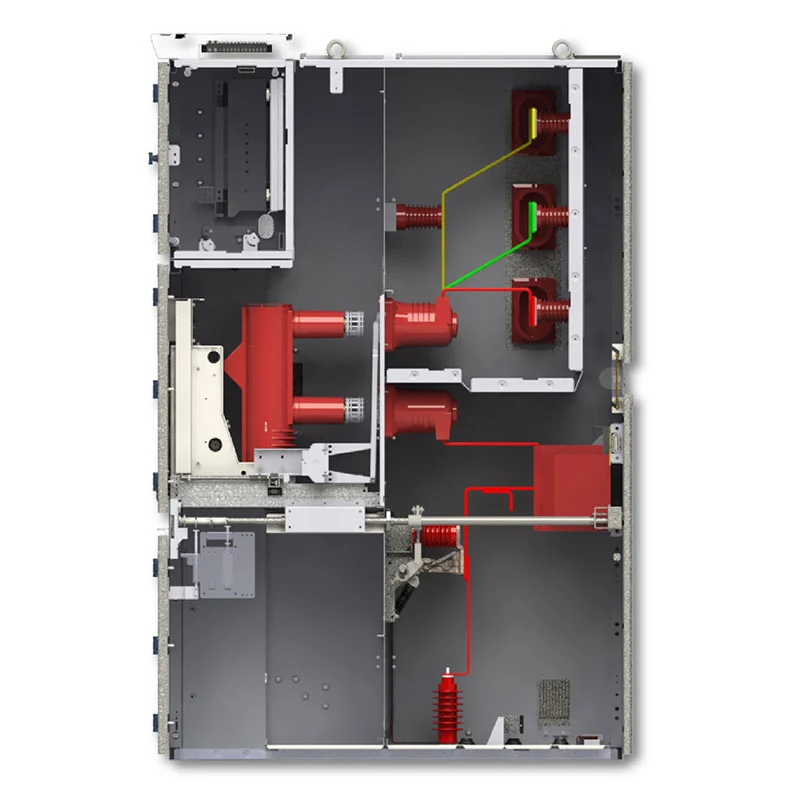

W sprzęcie zastosowano metalową obudowę z wydzielonymi obszarami dla głównych podzespołów elektrycznych, szyny zbiorcze, połączenia kablowe i wtórny sprzęt sterujący.
Układ wewnętrzny zapewnia zdefiniowany układ instalacji elektrycznej i umożliwia wykonanie kompletnej rozdzielnicy asortyment należy skoordynować z prowadzeniem kabli, okablowaniem sterującym, dostępem operacyjnym i wymiarami pomieszczenia elektrycznego.
W przypadku projektów z wieloma szafami rozmieszczenie można zaplanować w zależności od liczby obwodów i wymagań funkcji, zamiast traktować każdą szafkę jako niezależny produkt.
Przed zamówieniem sprzętu należy potwierdzić warunki w pomieszczeniu elektrycznym. Do ważnych czynników zalicza się dostępność przestrzeń montażowa, kierunek wprowadzenia kabla, prześwit roboczy, temperatura otoczenia, wilgotność, wysokość nad poziomem morza, wentylacja i dostęp do transportu.
Standardowe wyposażenie przeznaczone jest do montażu wewnątrz pomieszczeń. Temperatura otoczenia określana jest od -15°C do +40°C, natomiast średnia dobowa wilgotność względna nie powinna przekraczać 95%, a średnia miesięczna nie powinna przekraczać 90%.
W przypadku instalacji na większych wysokościach lub w specjalnych warunkach środowiskowych należy skonsultować się z firmą Usune etapie inżynieryjnym, aby można było uwzględnić odpowiednie parametry elektryczne i izolacyjne.
Szafy wejściowe łączą zasilanie średniego napięcia z systemem szyn zbiorczych rozdzielnicy. Prąd znamionowy, ochrona rozmieszczenie, wymagania pomiarowe i konfigurację kabla wejściowego należy potwierdzić zgodnie z pkt wcześniejsza sieć elektryczna.
Szafy wychodzące rozprowadzają energię do transformatorów, silników, sprzętu produkcyjnego lub innych dalszych odbiorników. Ich ilość i aktualną ocenę można określić zgodnie z listą załadunkową projektu i harmonogramem podajników.
Szafki PT i pomiarowe można zastosować tam, gdzie projekt wymaga pomiaru napięcia, pomiaru energii lub inne funkcje monitorowania elektrycznego.
Konfiguracje sekcjonalizatorów magistrali można zastosować tam, gdzie sieć dystrybucyjna wymaga oddzielnych sekcji magistrali lub kontrolowane połączenie pomiędzy różnymi sekcjami systemu.
W podstacjach urządzenia można rozmieścić wokół źródeł wejściowych, pól transformatorowych, obwodów odpływowych, wymagania dotyczące pomiaru i przekroju szyn zbiorczych. Konfigurację można dopasować do instalacji elektrycznej podstacji schemat jednoliniowy.
W przypadku fabryk rozdzielnica może rozprowadzać energię średniego napięcia do linii produkcyjnych, transformatorów, silników, sprężarki, pompy i systemy pomocnicze. Można określić różne wartości znamionowe podajnika w zależności od rzeczywistego obciążenia dystrybucja.
Projekty wydobywcze często obejmują rozproszone duże obciążenia elektryczne. Rozdzielnicę można skonfigurować wokół transformatora podajniki, silniki, systemy wentylacyjne, sprzęt pompujący i zakłady przetwórcze.
Duże budynki komercyjne i wieżowce mogą wymagać zasilania wejściowego średniego napięcia i wielu dodatkowych źródeł obwody transformatorowe. Sprzęt można rozmieścić zgodnie z pomieszczeniem elektrycznym i dystrybucją budynku wymagania.
| Przedmiot | Specyfikacja |
| Model | KYN28A-12 |
| Napięcie znamionowe | 3,6 kV, 7,2 kV, 12 kV |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Prąd znamionowy | 630A–3150A |
| Znamionowy prąd zwarciowy | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Znamionowy krótkotrwały prąd wytrzymywany | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopień ochrony | Obudowa zewnętrzna IP4X / przedziały wewnętrzne IP2X |
| Temperatura otoczenia | -15°C do +40°C |
| Wysokość | ≤1000 m, przy obniżeniu wartości znamionowych w przypadku większych wysokości |
| Instalacja | Wnętrz |
| System | Trójfazowy prąd przemienny |
Ostateczną specyfikację należy potwierdzić zgodnie z napięciem projektu, prądem obciążenia, poziomem zwarcia i zabezpieczeniem schemat, układ kabli i środowisko instalacji.
Usune ma ponad 14-letnie doświadczenie w produkcji sprzętu elektrycznego i zapewnia wsparcie techniczne zamówienia sprzętu średniego napięcia w oparciu o projekt.
Klienci mogą dostarczyć schemat jednokreskowy, poziom napięcia, prąd znamionowy, wymagania dotyczące zwarcia, szafkę ilość, wymagania funkcjonalne i warunki instalacji. Usune może następnie pomóc w potwierdzeniu technicznym i konfiguracji sprzętu.
W przypadku konfiguracji standardowych typowy okres produkcji wynosi około 15–20 dni po potwierdzeniu technicznym i płatność. Rzeczywisty czas dostawy zależy od konfiguracji projektu i ilości zamówienia.
Seria KYN28 została wymieniona w projekcie wystrzelenia rakiety Cas-space.
W przeciwieństwie do konwencjonalnych budynków komercyjnych lub fabryk, infrastruktura lotnicza może obejmować kilka wyspecjalizowanych obiektów obciążenia elektryczne i systemy wspierające działające w różnych obszarach. Urządzenia dystrybucyjne średniego napięcia dlatego musi być skoordynowany z ogólną architekturą zasilania obiektu.
W przypadku tego projektu konfigurację rozdzielnicy uznano za część szerszej dystrybucji energii elektrycznej w obiekcie systemu, włączając odbiór mocy, dystrybucję obwodów, zabezpieczenia i wymagania dotyczące sterowania elektrycznego.
Projekt demonstruje zdolność Usune do udziału w specjalistycznych zastosowaniach inżynieryjnych, w których wykorzystuje się średnie napięcie sprzęt musi być skoordynowany z wymaganiami elektrycznymi specyficznymi dla projektu, a nie dostarczany jako sprzęt ogólny standardowa szafka.
Usune stosuje zintegrowany system zarządzania jakością i produkcją obejmujący produkcję, kontrolę, zarządzanie środowiskiem i bezpieczeństwo pracy.
Firma posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001. Sprzęt został zaprojektowany wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich konfiguracji.

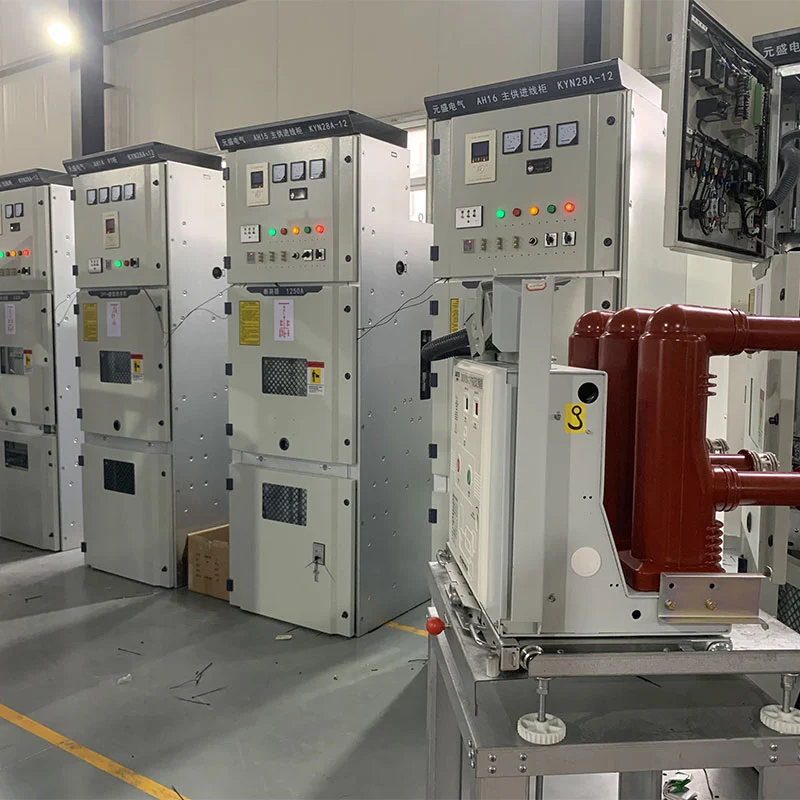

Przed wysyłką sprzęt przechodzi rutynową kontrolę i testy obejmujące odpowiednie komponenty, montaż, przyłącza elektryczne i gotowy sprzęt. Dokumentacja techniczna i raporty z testów mogą być dostarczone zgodnie z wymaganiami do wymagań projektu.
Główne informacje obejmują napięcie systemu, częstotliwość, prąd znamionowy, poziom zwarcia, liczbę wejść i obwody odpływowe, wymagania dotyczące ochrony, układ kabli i warunki instalacji.
Dostarczona konfiguracja obsługuje systemy 3,6 kV, 7,2 kV i 12 kV. Należy potwierdzić ostateczną wartość napięcia znamionowego zgodnie z siecią elektryczną klienta.
Tak. Usune może przejrzeć schemat elektryczny klienta i skonfigurować funkcje szafy oraz parametry znamionowe zgodnie z nim wymagania projektu.
Tak. Można go skonfigurować pod kątem zasilania wejściowego, pól transformatorowych, obwodów odpływowych, pomiarów, pomiaru napięcia, i dzielenie szyn zbiorczych w zastosowaniach podstacji wewnętrznych.
Produkty Usune są projektowane zgodnie z obowiązującymi normami IEC i GB. Firma działa w oparciu o ISO 9001, ISO Systemy zarządzania 14001 i ISO 45001 z certyfikatem CE dostępnym dla odpowiednich rynków.
Tak. Usune może dostarczyć specyfikacje techniczne, raporty z testów, dokumentację produktu i inne informacje związane z projektem dokumenty zgodnie z wymaganiami klienta.
W przypadku konfiguracji standardowych produkcja trwa zwykle około 15–20 dni od potwierdzenia technicznego i płatności. The rzeczywisty harmonogram zależy od konfiguracji i ilości.
Jeśli kupujesz rozdzielnicę średniego napięcia Kyn28, podaj schemat jednokreskowy, napięcie systemowe i znamionowe prąd, poziom zwarcia, ilość szaf, wymagania dotyczące pola zasilającego, wymagania dotyczące ochrony i instalacja warunki.
Usune może ocenić wymagania elektryczne i zapewnić odpowiednią konfigurację rozdzielnicy średniego napięcia Twój projekt.
