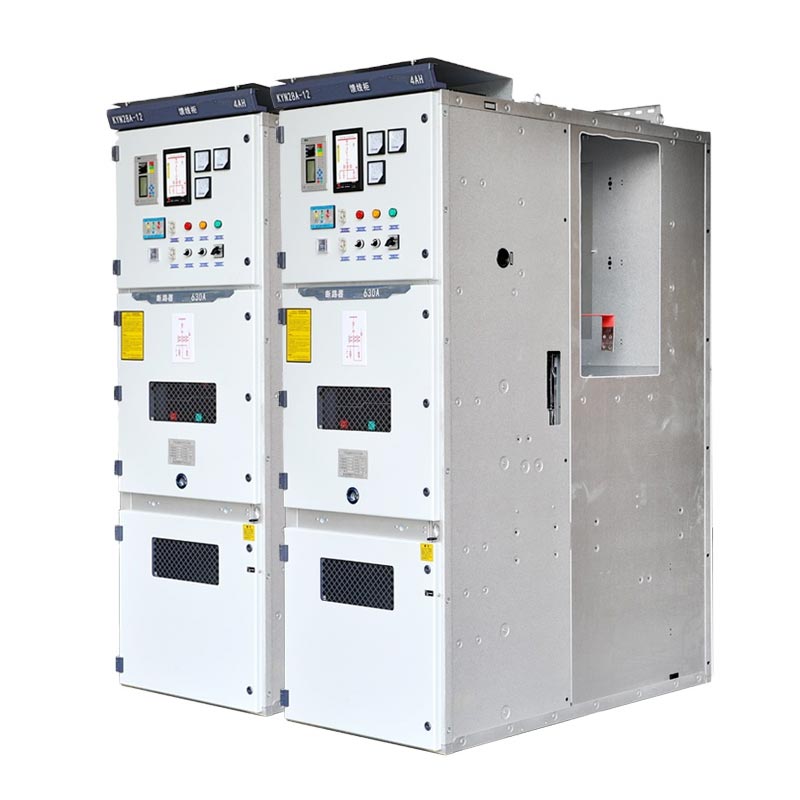

Rozdzielnica Kyn28 11kV

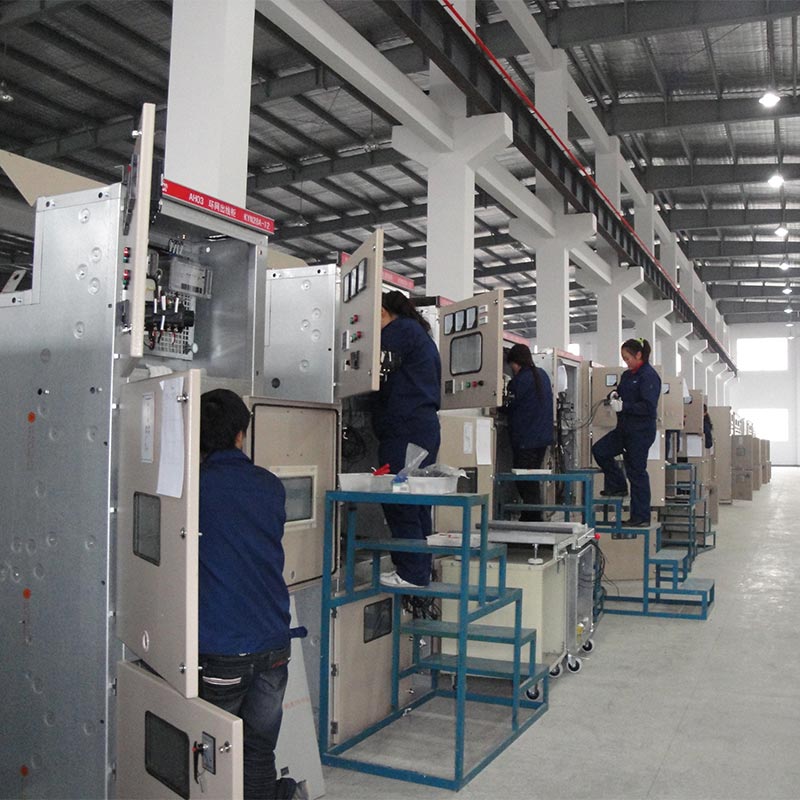

Rozdzielnica Usune Kyn28 11kV przeznaczona jest do trójfazowych systemów prądu przemiennego 3,6kV – 12kV, 50 Hz, umożliwiając odbiór energii, dystrybucję, kontrolę, ochronę i monitorowanie. Obsługuje pojedynczą szynę zbiorczą, pojedynczą sekcje szyny zbiorczej i podwójną metody łączenia szyn zbiorczych, co czyni go kluczowym urządzeniem dystrybucji energii w systemach elektroenergetycznych. Jako podstawowy produkt A profesjonalny chiński dostawca sprzętu elektroenergetycznego, stał się zaufanym na całym świecie dystrybutorem energii średniego napięcia rozwiązanie dzięki możliwościom produkcji fabrycznej i stabilnej jakości.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Zgodność z podstawowymi standardami

Rozdzielnica Usune Kyn28 11 kV ściśle przestrzega międzynarodowych i krajowych standardów, aby zapewnić produkt niezawodność, bezpieczeństwo i interoperacyjność:

1. IEC 60298 / IEC 62271-200: Rozdzielnice prądu przemiennego w obudowie metalowej o napięciu znamionowym od 1 kV do 52 kV
2. GB 3906-2006: Rozdzielnice i szafy sterownicze w obudowach metalowych 3–35 kV AC
3. DL/T 404-2007: Specyfikacja techniczna rozdzielnic wnętrzowych wysokiego napięcia prądu przemiennego
4. GB/T 11022: Ogólna specyfikacja dotycząca rozdzielnic wysokiego napięcia

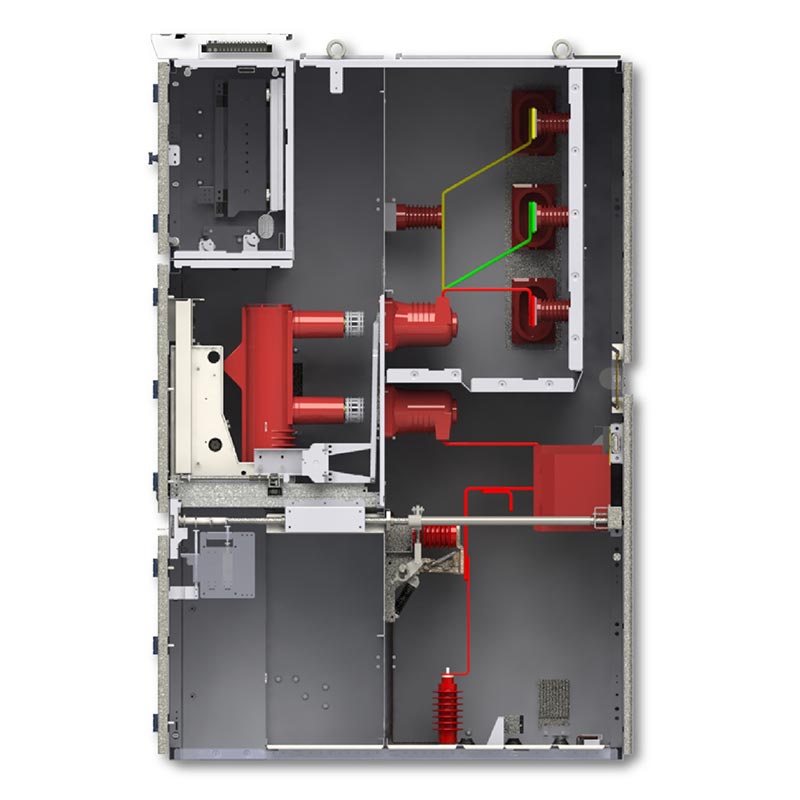

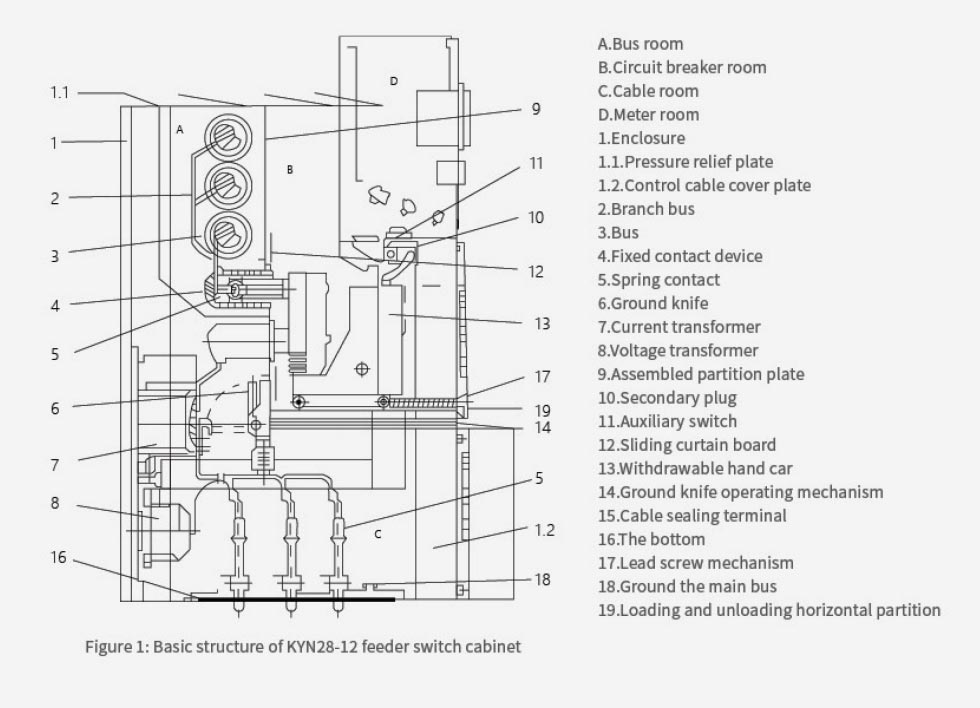

Cechy konstrukcyjne i projektowe

Obudowa rozdzielnicy Kyn28 11 kV ma modułową konstrukcję skręcaną wykonaną z wysokiej jakości stali ocynkowanej/walcowanej na zimno stalowa płyta, podzielona na pięć niezależnych przedziałów uziemiających za pomocą metalowych przegród, skutecznie zapobiegająca awariom propagacja.

1. Przedział wyłącznika: Wyposażony w wyjmowany wózek na wyłącznik próżniowy z mechanizmem mechanicznym blokujące
2. Przedział szyn zbiorczych: Instaluje szyny główne i szyny odgałęzione, niezależnie izolowane.
3. Przedział kablowy: używany do połączeń kablowych, zawierających transformatory, uziemniki, ograniczniki przepięć itp.
4. Przedział przyrządów sterujących: instaluje przekaźniki, przyrządy, urządzenia zabezpieczające i obwody wtórne.
5. Kanał nadmiarowy ciśnienia: Wyposażony w urządzenie nadmiarowe ciśnienia na górze, umożliwiające bezpieczne uwolnienie ciśnienia łuku w przypadku usterki.

Podstawowe zalety

1. Konstrukcja zdejmowanego wózka ręcznego: Wyłącznik automatyczny i wózki ręczne PT są wymienne, co pozwala na szybką konserwację i wymianę bez odłączania napięcia od całej sekcji szyn zbiorczych.
2. Kompleksowa blokada z pięcioma zabezpieczeniami: zapobiega przypadkowemu otwarciu/zamknięciu wyłącznika, zapobiega pchanie/ciągnięcie wózka pod obciążeniem, zapobiega zamknięciu uziemnika w stanie pod napięciem, uniemożliwia zasilenie gdy uziemnik jest zamknięty i zapobiega przypadkowemu wejściu do przedziałów pod napięciem.
3. Kompaktowa konstrukcja: obsługa i konserwacja skierowana do przodu, oszczędzająca miejsce na instalację.
4. Wysoka zdolność adaptacji do środowiska: Wbudowana grzałka kondensacyjna, odpowiednia do wilgotnych środowisk.

Główne typy zastosowań:

1. Szafka linii przychodzącej (zasilanie odbiorcze)
2. Szafka linii odpływowej (rozdzielająca moc do zasilaczy/silników)
3. Przekładnik napięciowy i szafka do pomiaru napięcia
4. Szafka pomiarowa (z licznikiem energii)
5. Szafka sekcji szyn zbiorczych
6. Szafka izolacyjna

Warunki środowiskowe

- Temperatura otoczenia: -15 ℃ ~ + 40 ℃
- Średnia dzienna wilgotność względna ≤95%, średnia miesięczna ≤90%
- Żadnych wybuchowych, żrących gazów ani przewodzącego pyłu, żadnych silnych wibracji
- Tylko instalacja wewnętrzna

Główne parametry techniczne

Rzeczywisty przypadek zastosowania

Projekt dystrybucji energii w miejskim kompleksie komercyjnym. 50-piętrowy kompleks handlowy (biurowy + handlowy + rozrywkowy) we wschodnich Chinach korzysta z 18 jednostek rozdzielnic Usune Kyn28 11 kV, w tym linii przychodzących i wychodzących, PT, pomiarów, szafy sekcyjne i szafy izolacyjne z redundantnym zasilaniem poprzez podwójne szyny zbiorcze.

Po dwóch latach eksploatacji osiągnął 99,98% niezawodności zasilania bez nieplanowanych przerw w dostawie prądu. The rozdzielnicę można szybko wymienić, co znacznie skraca czas konserwacji. Kompaktowa szafka oszczędza miejsce w dystrybucyjnej oraz grzejnik kondensacyjny zapewniają stabilną pracę w wilgotnym środowisku.

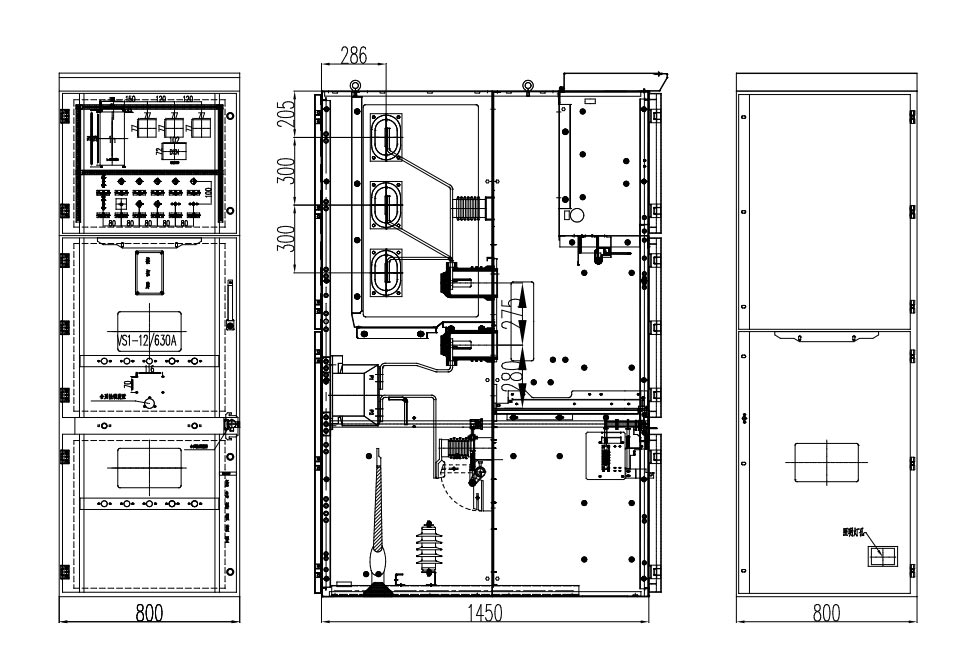

Wymiary zewnętrzne produktu

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są główne różnice pomiędzy Usune KYN28 11kV a tradycyjną rozdzielnicą stacjonarną?

Odp.: Podstawową różnicą jest wyjmowana konstrukcja rozdzielnicy. Wyłączniki automatyczne mogą być niezależnie wyjmowane i wymieniane, eliminując potrzebę całkowitej przerwy w dostawie prądu podczas konserwacji. Dzięki temu zwiększa się bezpieczeństwo i efektywność konserwacji, a niezależny przedział skutecznie ogranicza zakres uszkodzeń.

P2: Czy rozdzielnica Kyn28 11 kV może być używana na dużych wysokościach lub w szczególnie wilgotnych środowiskach?

O: Tak. Jako profesjonalny producent, Usune oferuje konstrukcje obniżające parametry znamionowe na dużych wysokościach, ulepszoną izolację i zabezpieczenie antykorozyjne oraz wbudowaną grzałkę zapewniającą niezawodną pracę w wilgotnym środowisku.

P3: A co z gwarancją na produkt i obsługą posprzedażną?

Odp.: Cała maszyna objęta jest 12-miesięczną gwarancją, globalny zespół techniczny, który reaguje 24 godziny na dobę i szybko usługi na miejscu dostępne w głównych obszarach. Zapewniamy również długoterminową konserwację i szkolenia techniczne.
