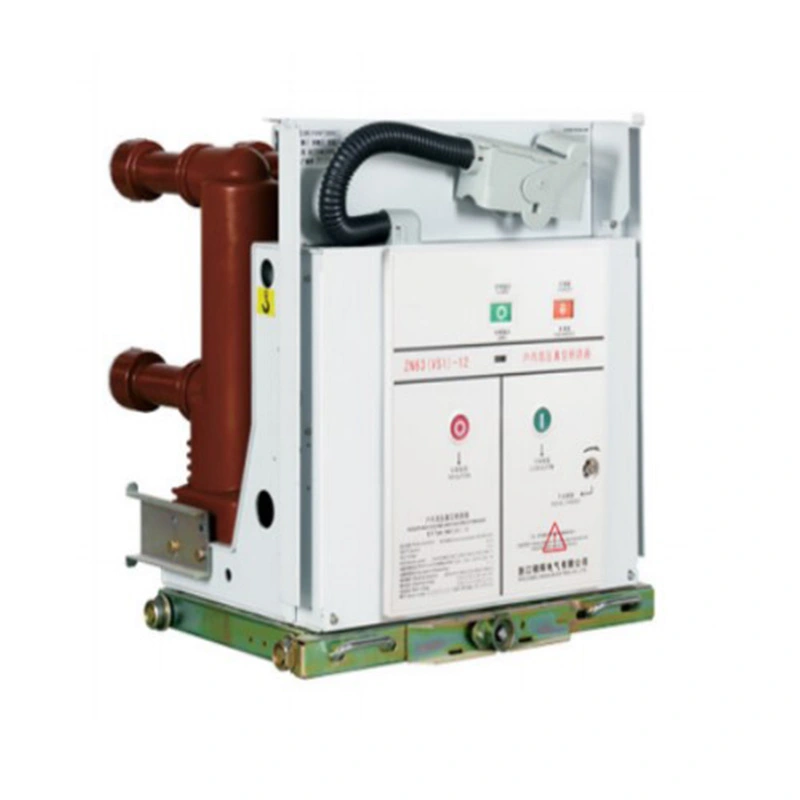

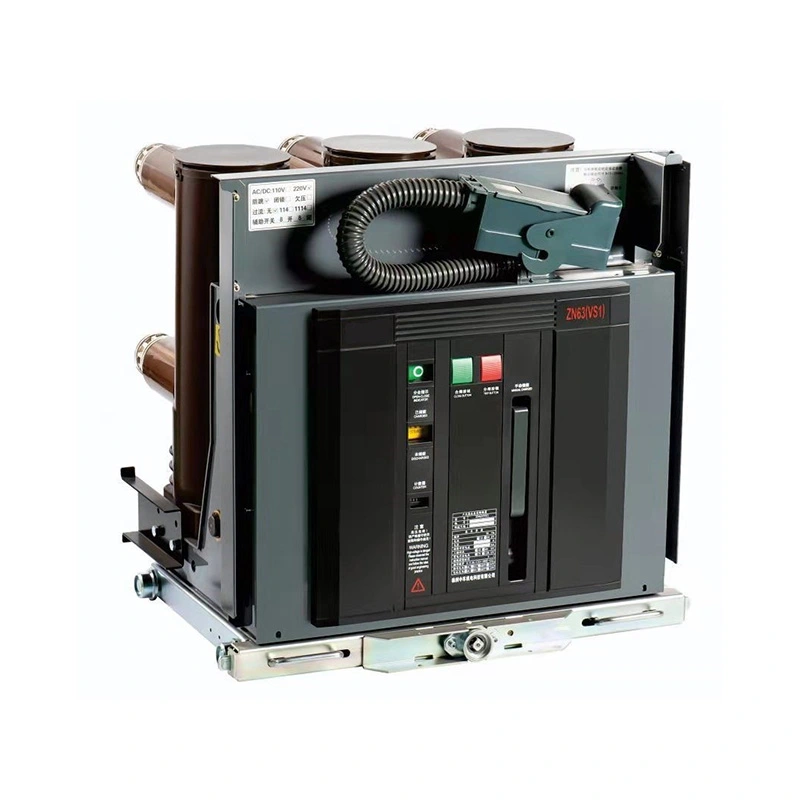

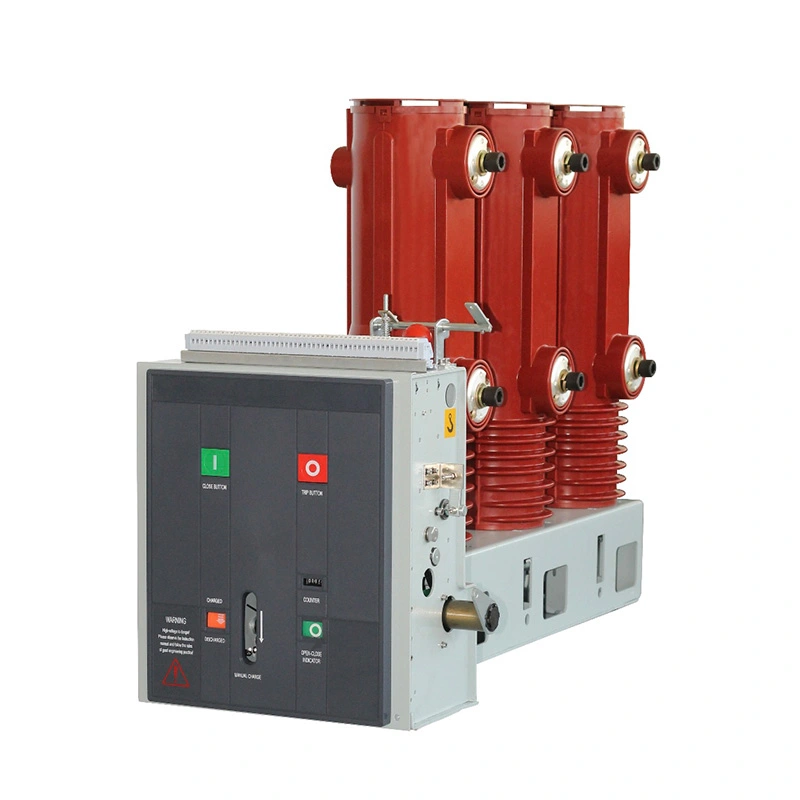

Wysokonapięciowy wyłącznik próżniowy Usune 36 kV jest przeznaczony do wymagających zastosowań w dystrybucji energii, gdzie wymagana jest stabilna wydajność przerywania, elastyczna konfiguracja i niezawodne sterowanie. Dzięki zoptymalizowanemu VS1 projekt konstrukcji, zaawansowana technologia przerywania próżni i opcjonalne inteligentne funkcje zabezpieczające Produkt stanowi niezawodne rozwiązanie dla nowoczesnych systemów rozdzielczych wysokiego napięcia.
W przypadku projektów rozdzielnic wysokiego napięcia wymiary mechaniczne i kompatybilność szaf są czynnikami krytycznymi wybór sprzętu.

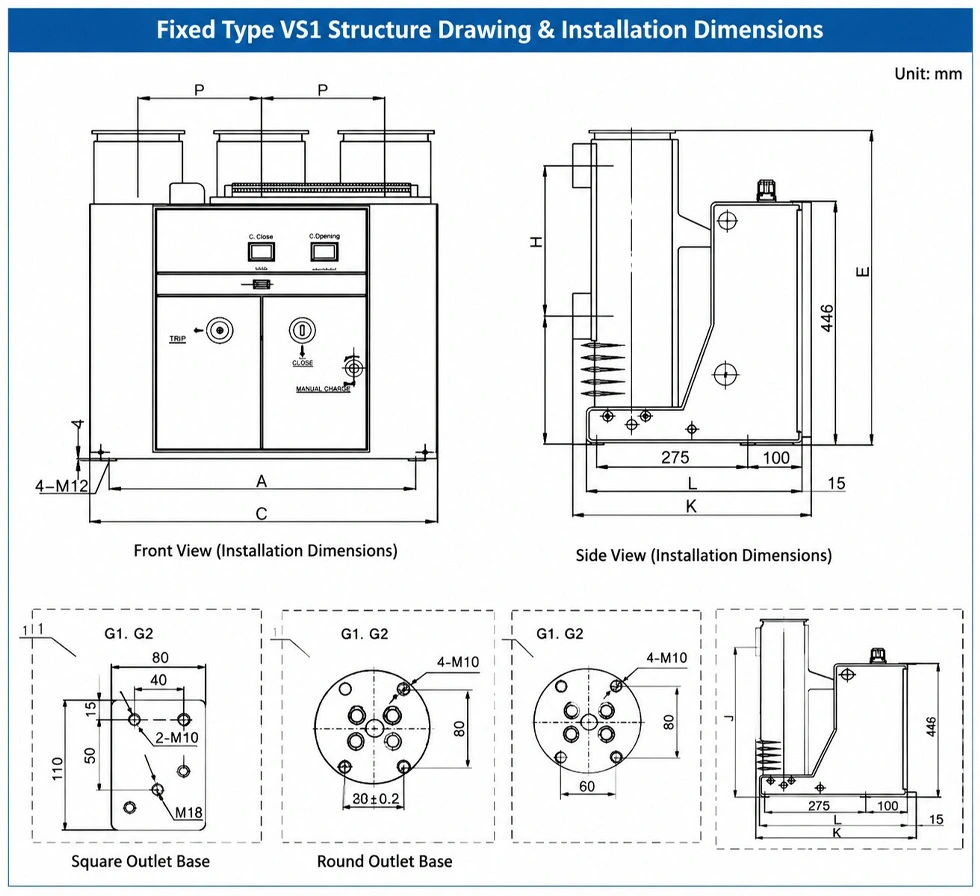

Konstrukcja stała typu VS1 została zaprojektowana ze zoptymalizowanymi wymiarami montażowymi, co umożliwia inżynierom integrację wyłącznik w różnych konfiguracjach szaf zgodnie z wymaganiami dotyczącymi prądu znamionowego.
Standardowa konstrukcja obsługuje różne szerokości szaf i poziomy prądu, zapewniając elastyczność dla różnych projekty instalacji elektrycznych.
| Szerokość szafki | Prąd znamionowy | Charakterystyka głównych wymiarów |
| 800mm | 630A-1600A | Zwarta konstrukcja do zastosowań średnioprądowych |
| 1000mm | 630A-1600A | Nadaje się do większych konfiguracji szafek |
| 1000mm | 1600A-5000A | Zaprojektowane z myślą o wyższych wymaganiach prądowych |
Zoptymalizowany układ mechaniczny pomaga zmniejszyć trudności z instalacją, poprawiając jednocześnie koordynację sprzętu rozdzielnica wysokiego napięcia.
Dokładne dopasowanie wymiarów jest ważne, aby ograniczyć modyfikacje inżynieryjne podczas instalacji projektu.

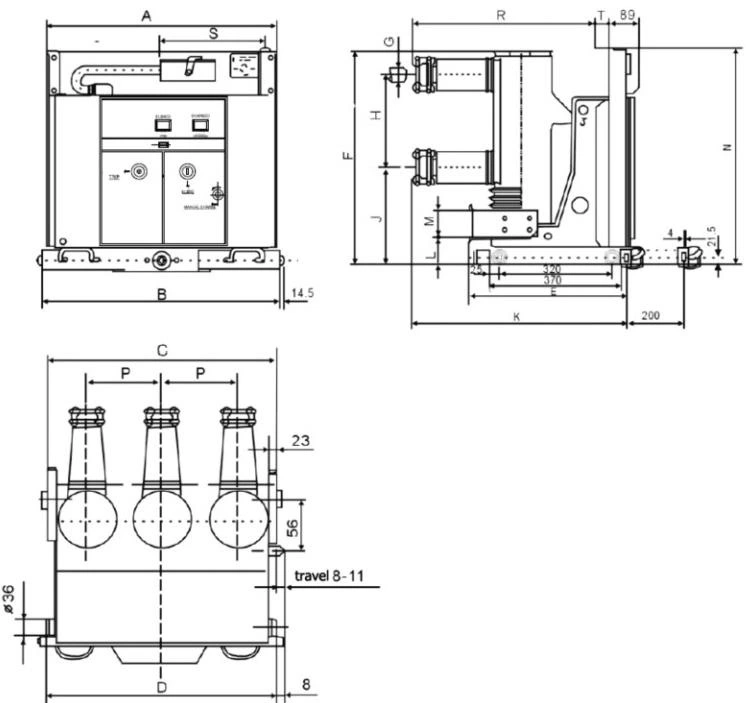

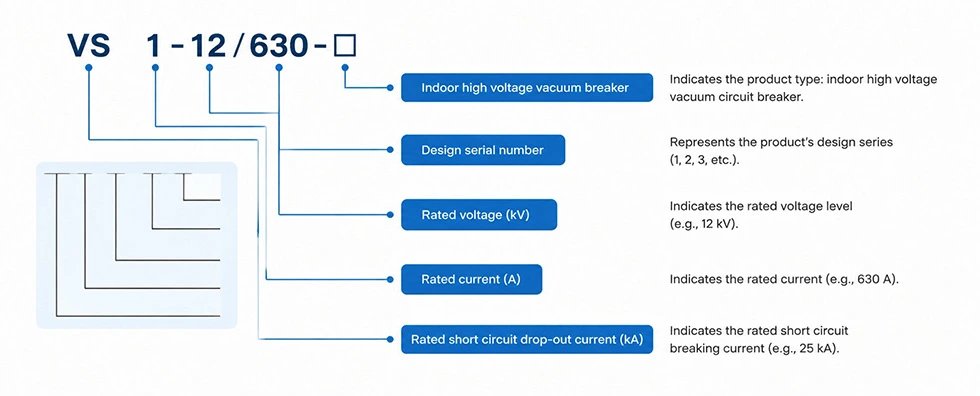

Seria VS1 zapewnia ustandaryzowane wymiary montażowe, w tym pozycję montażową, rozmieszczenie zacisków i wymagania dotyczące interfejsu szafy.
| Parametr | Szafka 800 mm | Szafka 1000 mm |
| Zakres prądu znamionowego | 630A-1600A | 630A-5000A |
| Typ aplikacji | Instalacja stała | Instalacja stała |
| Projekt konstrukcji | Kompaktowa konfiguracja | Konfiguracja o dużej pojemności |
Ta ujednolicona konstrukcja pozwala klientom wybrać odpowiednią konfigurację w zależności od wydajności systemu i szafy wymagania.
Układ sterowania wpływa bezpośrednio na niezawodność działania urządzeń przełączających wysokiego napięcia.
Wysokonapięciowy wyłącznik próżniowy Usune 36 kV wykorzystuje profesjonalną konstrukcję obwodu sterującego z opcjonalnym wyposażeniem komponenty, w tym cewka zamykająca, cewka otwierająca, przełączniki pomocnicze, cewka blokująca, układ magazynowania energii silnika i cewka wyzwalająca nadprądowa.
| Część | Funkcjonować |
| Cewka zamykająca centrali | Steruje operacją zamykania wyłącznika |
| Cewka otwierająca TQ | Steruje operacją otwierania wyłącznika |
| Silnik M | Zapewnia funkcję magazynowania energii |
| Przełącznik pomocniczy S1 | Wskazuje stan magazynowania energii |
| Przełącznik pomocniczy S8 | Wskazuje pozycję testową |
| Przełącznik pomocniczy S9 | Wskazuje pozycję roboczą |
| Cewka blokująca Y1 | Zapewnia ochronę przed zablokowaniem operacji |
| Y7-Y9 Nadprądowa cewka | Zapewnia ochronę nadprądową |
Taka konfiguracja umożliwia inżynierom dostosowanie systemu sterowania do różnych wymagań projektu.
Podczas pracy elektrycznej powtarzające się sygnały zamknięcia mogą powodować nieprawidłowe działanie przełączające.
Opcjonalny przekaźnik zapobiegający odbiciu pomaga zapobiegać powtarzającym się operacjom zamykania poprzez rozłączenie obwodu zamykającego sygnał zamknięcia pozostaje aktywny zbyt długo.
Funkcja ta poprawia stabilność działania i chroni mechaniczny mechanizm napędowy przed niepotrzebnymi powtórzeniami działania.
Funkcja blokowania zapobiega nieprawidłowemu działaniu w przypadku niespełnienia warunków sterowania.
Gdy wtórne zasilanie sterujące nie zostanie załączone lub nie osiąga wymaganego zakresu napięcia, następuje blokada mechanizm zapobiega niebezpiecznym operacjom zamykania.
Taka konstrukcja poprawia bezpieczeństwo pracy w złożonych środowiskach wysokiego napięcia.
Opcjonalna funkcja wyzwalania nadprądowego zapewnia inteligentną ochronę przed awariami.
System odbiera sygnały prądu trójfazowego ze strony wtórnej przekładnika prądowego i porównuje je z wstępnie ustawione wartości. Gdy prąd przekroczy ustawioną wartość, jednostka zabezpieczająca wysyła sygnał wyłączenia, aby otworzyć wyłącznika i zakończyć proces ochrony przed awarią.
| Funkcja ochrony | Opis |
| Aktualne wykrywanie | Monitoruje sygnały prądu fazowego A, B, C |
| Porównanie sygnałów | Porównuje bieżące wartości z ustawionymi wcześniej ustawieniami |
| Wyjście wyzwalające | Aktywuje operację otwierania wyłącznika |
| Wynik ochrony | Bezpiecznie odłącza prąd zwarciowy |
Różne projekty mogą wymagać różnych układów obwodów sterujących.
Produkt obsługuje opcjonalne konfiguracje okablowania w oparciu o wymagania klienta, w tym kombinacje z funkcja zapobiegająca odbijaniu, funkcja blokowania i opcje mocy roboczej.
| Konfiguracja | Zapobieganie odbijaniu | Funkcja blokowania |
| Standardowa kontrola | Fakultatywny | Fakultatywny |
| Konfiguracja ochrony | Dostępny | Dostępny |
| Dostosowane okablowanie | Zgodnie z wymaganiami projektu | Zgodnie z wymaganiami projektu |
Elastyczna konstrukcja okablowania umożliwia lepszą integrację z różnymi systemami zabezpieczeń i automatyki.
Podczas korzystania z zasilania prądem stałym polaryzacja zacisków oznaczonych linią przerywaną powinna pozostać stała.
Aby zapewnić prawidłowe działanie magazynowania energii, polaryzacja okablowania silnika powinna być zgodna z określonym schematem obwodu.
Schemat połączeń przedstawia wyłącznik w położeniu testowym, bez magazynowania energii i w stanie otwartym.
Prawidłowe okablowanie jest niezbędne do niezawodnego działania układu sterowania.
Wysokonapięciowy wyłącznik próżniowy Usune 36 kV został opracowany dla wymagających systemów dystrybucji wysokiego napięcia niezawodna wydajność przełączania i długoterminowa stabilność pracy.
Dzięki zoptymalizowanej strukturze mechanicznej, niezawodnej technologii przerywania próżni i elastycznej konfiguracji sterowania nadaje się do projektów dystrybucji energii, gdzie bezpieczeństwo i niezawodność są kluczowymi kwestiami.
Dla firm inżynieryjnych i producentów rozdzielnic ważnym wyborem jest kompatybilność z istniejącymi systemami czynnik.
Ustandaryzowana struktura, wiele opcji szerokości szafy i konfigurowalne obwody sterujące ułatwiają integrację na różne rozwiązania rozdzielnic wysokiego napięcia.
Wybierając wyłączniki wysokiego napięcia, klienci często muszą zrównoważyć wymagania operacyjne i ochronę funkcje.
| Element porównawczy | Konfiguracja standardowa | Konfiguracja ochrony |
| Podstawowa funkcja przełączania | Dostępny | Dostępny |
| Funkcja zapobiegająca odbijaniu | Fakultatywny | Dołączone, gdy jest to wymagane |
| Ochrona blokowania | Fakultatywny | Dostępny |
| Zabezpieczenie nadprądowe | Wymaganie zewnętrzne | Zintegrowana opcja |
| Poziom bezpieczeństwa systemu | Standardowa obsługa | Wzmocniona ochrona |
Różne systemy zasilania wymagają różnych możliwości prądowych.
| Zakres prądu znamionowego | Zalecana aplikacja |
| 630A-1600A | Systemy dystrybucji średniego obciążenia |
| 1600A-5000A | Systemy zasilania o większej wydajności |
Wybór prawidłowego prądu znamionowego pomaga poprawić wydajność systemu i zapobiec przeciążeniu sprzętu.
| Parametr | Specyfikacja |
| Typ produktu | Wyłącznik próżniowy wysokiego napięcia 36 kV |
| Szereg | VS1 |
| Typ instalacji | Naprawiono typ |
| Prąd znamionowy | 630A-5000A |
| Szerokość szafki | 800 mm / 1000 mm |
| Technologia przerywania | Przerwanie łuku próżniowego |
| Opcje sterowania | Zabezpieczenie przed odbiciami / blokowaniem / zabezpieczeniem nadprądowym |
| Standardy | IEC i GB |
| Orzecznictwo | CE |
Aby zapewnić poprawną konfigurację, klienci powinni przed złożeniem zamówienia podać pełne wymagania techniczne.
| Informacja | Zamiar |
| Napięcie znamionowe | Potwierdź poziom napięcia systemu |
| Prąd znamionowy | Wybierz odpowiednią pojemność |
| Wymiary szafki | Zapewnij kompatybilność instalacji |
| Napięcie sterujące | Dopasuj system operacyjny |
| Wymagania dotyczące okablowania | Potwierdź funkcje opcjonalne |
| Wymagania ochronne | Wybierz dodatkowe moduły |
Dokładne informacje techniczne pomagają skrócić czas potwierdzenia technicznego i poprawić wydajność projektu.
Usune stosuje rygorystyczne zarządzanie jakością podczas opracowywania, produkcji i testowania produktów.
| Orzecznictwo | Standard |
| Zarządzanie jakością | ISO9001 |
| Zarządzanie Środowiskiem | ISO14001 |
| Zarządzanie bezpieczeństwem pracy | ISO45001 |
| Norma elektryczna | IEC i GB |
| Certyfikacja produktu | CE |
Certyfikaty te potwierdzają zaangażowanie Usune w dostarczanie niezawodnego sprzętu elektrycznego wysokiego napięcia dla globalni klienci.
Klienci powinni wziąć pod uwagę napięcie znamionowe, prąd znamionowy, kompatybilność szafy, wymagania dotyczące sterowania i zabezpieczenia funkcje.
Tak. Można skonfigurować takie funkcje, jak kontrola przeciwodbiciowa, ochrona przed blokowaniem i wyzwalanie nadprądowe zgodnie z wymaganiami projektu.
Prawidłowe dopasowanie mechaniczne ogranicza modyfikacje instalacji i poprawia efektywność integracji systemu.
Produkt może obsługiwać kontrolę przeciwodbiciową, ochronę przed blokowaniem i inteligentne funkcje wyzwalania nadprądowego.
