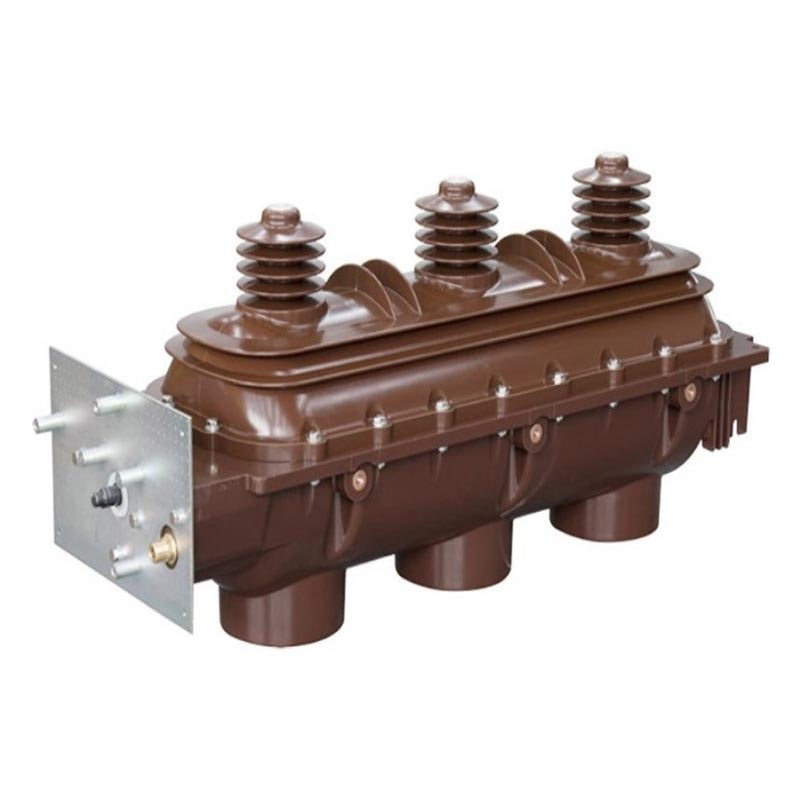

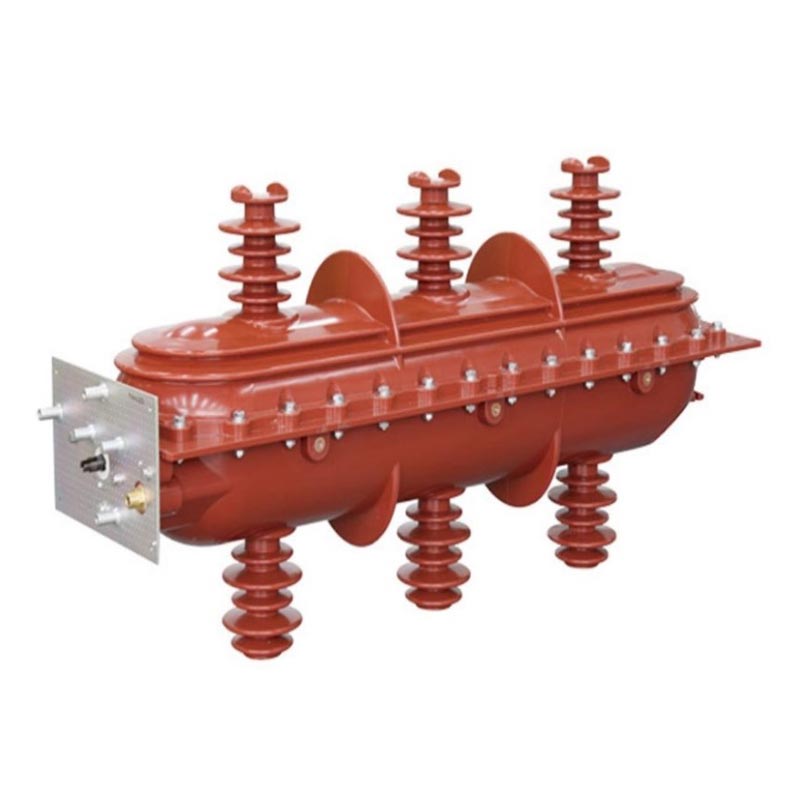

Przełącznik przerywacza obciążenia Sf6

Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chinach, Usune koncentruje się na badaniach i rozwoju oraz produkcji urządzenia do dystrybucji energii średniego i wysokiego napięcia, posiadające znormalizowaną fabrykę wyposażoną w zaawansowane linie produkcyjne i rygorystyczne procesy kontroli jakości. FLN36-12D i FLRN36-12D wewnętrzne obciążenie AC wysokiego napięcia Sf6 Wyłączniki wyłącznikowe wprowadzone przez firmę są podstawowymi produktami opracowanymi niezależnie w drodze absorpcji zaawansowanych produktów zagranicznych technologii i połączenie jej z rzeczywistymi potrzebami operacyjnymi chińskiego systemu elektroenergetycznego.

Wszystkie wyłączniki obciążenia Usune Sf6 przeszły kompleksowe testy typu i ich działanie jest w pełni zgodne GB3804 „Wysokonapięciowe przełączniki obciążenia 3 ~ 63 kV AC”, GB16926 „Wysokonapięciowe przełączniki obciążenia-kombinacje bezpieczników” oraz IEC60265 i Międzynarodowe standardy IEC60420. Produkty te są zgodne z podstawową koncepcją „wszystko dla bezpiecznego korzystania z energii”. wyposażony w trójpozycyjną komorę gaszenia łuku („zamknięcie-otwarcie-uziemienie”), skutecznie zapewniającą bezpieczeństwo i stabilna praca mocy. Jako niezawodny dostawca rozdzielnic wysokiego napięcia, Usune zapewnia kompleksową przedsprzedaż konsultacje i obsługa posprzedażna w celu zapewnienia sprawnego działania sprzętu w różnych scenariuszach zastosowań.

Zakres zastosowania

Rozłącznik obciążenia Sf6 nadaje się do trójfazowych systemów zasilania AC 10 kV, 24 kV, 36 kV, 50/60 Hz. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, wieżowcach, miejskich obszarach mieszkalnych, podstacjach, dużych sklepach centra handlowe, lotniska, metro, szpitale i inne scenariusze dystrybucji energii. Jego podstawową funkcją jest przełączanie obciążenia prąd i prąd zwarciowy, kontrolują i chronią linie i transformatory dystrybucyjne, zapewniając bezpieczną i stabilną moc ochrona wszystkich sektorów produkcji i życia społecznego.

Warunki użytkowania

1. Normalne warunki pracy

- Temperatura otoczenia: -25 ℃ do + 40 ℃, odpowiednia dla większości warunków klimatycznych w Chinach i innych regionach.
- Wysokość: Nie przekraczająca 2000 m, odpowiednia dla większości miast i obszarów przemysłowych.
- Wilgotność: średnia dzienna wilgotność względna <95%, średnia miesięczna wilgotność względna <90%; średnia dzienna para ciśnienie ≤2,2kPa, średnie miesięczne ciśnienie pary ≤1,8kPa, zapewniające stabilną pracę w wilgotnym środowisku.

2. Specjalne warunki pracy

Zgodnie z normą krajową GB/T11022-1999 „Wspólne wymagania techniczne dotyczące rozdzielnic i urządzeń wysokiego napięcia Normy dotyczące sterownic”, rozdzielnica powinna pracować w normalnych warunkach pracy. Jeśli użytkownik działa warunki nie odpowiadają warunkom normalnym (takim jak wysokość montażu przekraczająca 2000 m, temperatura otoczenia). przekroczenia normalnych limitów, wysoka wilgotność powodująca kondensację itp.), należy skonsultować się ze specjalistą producenta Usune z wyprzedzeniem, aby osiągnąć konsensus i zapewnić bezpieczną i stabilną pracę sprzętu.

Cechy konstrukcyjne

1. Zintegrowana struktura izolacji: górna i dolna skorupa są formowane wtryskowo z żywicy epoksydowej, tworząc szczelna, wypełniona gazem komora wewnętrzna. Zapewnia to skuteczną izolację i odporność na korozję izolując wewnętrzne komponenty od środowiska zewnętrznego i zapewniając stabilną pracę.

2. Tryb pracy w trzech pozycjach: Wspólny styk ruchomy obraca się, stopniowo osiągając trzy stany robocze: „zamknięcie”, „otwarcie” i „uziemienie”. Pozycje są jasno określone, przełączanie jest niezawodne, a nieprawidłowe działanie tak skutecznie zapobiegać.

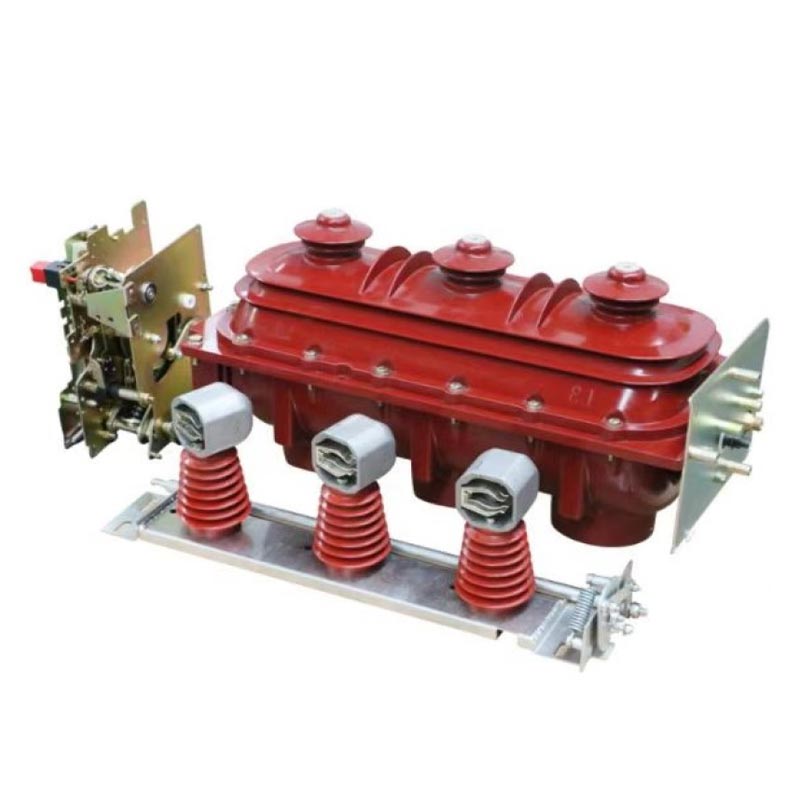

3. Podwójne mechanizmy operacyjne: W zestawie znajduje się podstawowy ręczny mechanizm napędowy ze sprężyną, opcjonalnie elektryczna funkcja zamykania/otwierania sterowana zdalnie. Dzięki temu użytkownicy mogą wybierać według swoich potrzeb, poprawę efektywności operacyjnej.

4. Inteligentne monitorowanie: Przód skrzynki mechanizmu jest wyposażony w manometr SF6 i położenie wskaźnik. Manometr monitoruje zmiany ciśnienia SF6 w czasie rzeczywistym, a wskaźnik położenia bezpośrednio połączony z wałem napędowym styku ruchomego, zapewniający absolutnie niezawodną sygnalizację pracy styku ruchomego pozycja.

5. Zabezpieczenia: Urządzenie upustowe nadmiaru ciśnienia znajduje się z tyłu skorupy. Kiedy zdarzy się wypadek w komorze gaszenia łuku i wytworzy się wysokie ciśnienie, gaz pod ciśnieniem może przedostać się przez wyzwalacz urządzenia i być odprowadzane do tyłu, zapobiegając wyrzucaniu do przodu i zapewniając bezpieczeństwo operatorów.

6. Niezawodna blokada: Pomiędzy wyłącznikiem obciążenia a uziemieniem znajdują się niezawodne blokady mechaniczne przełącznikiem oraz między uziemnikiem a drzwiami przednimi (do dystrybucji zasilania szafy), ściśle zapobiegając nieprawidłowego działania i dalszego zwiększania bezpieczeństwa operacyjnego sprzętu.

7. Skuteczność uszczelnienia: Dzięki zastosowaniu dedykowanej konstrukcji uszczelnienia dynamicznego i statycznego zapewnione jest niezawodne uszczelnienie. Rygorystyczny proces uszczelniania firmy Usune zapewnia roczny wskaźnik wycieków znacznie poniżej standardów branżowych, zapobiegając uszkodzeniom sprzętu awaria spowodowana wyciekiem gazu SF6.

Główne parametry techniczne

Praktyczne przypadki zastosowania

Przypadek 1: Projekt dystrybucji energii na chińskim miejskim obszarze mieszkalnym

Duży obszar mieszkalny we wschodnich Chinach obejmuje 30 wieżowców z ponad 2000 gospodarstwami domowymi, a szczyt zapotrzebowanie na moc 800kW. Początkowo używano zwykłych przełączników obciążenia, często napotykając problemy, takie jak słabe uszczelnianie, niestabilna praca i wyłączanie, wpływające na normalne zasilanie mieszkańców. Później, po porównaniu wielu dostawców, firma zarządzająca nieruchomością wybrała wyłącznik obciążenia Usune FLN36-12D Sf6 jako główny zasilacz sprzęt do kontroli dystrybucji.

Studium przypadku 2: Projekt zabezpieczenia zasilania dużego lotniska Kluczowy międzynarodowy port lotniczy w południowych Chinach niezwykle wysokie wymagania dotyczące stabilności i bezpieczeństwa zasilania. W sytuacjach krytycznych nie są dozwolone przerwy w dostawie prądu obszarach, takich jak budynek terminala i sterownia nawigacji. Lotnisko wybrało samolot Usune FLRN36-12D Sf6 Load Wyłączniki do montażu w podstacji, odpowiedzialne za kontrolę i ochronę linii w sytuacjach krytycznych obszary.

Zaangażowanie marki

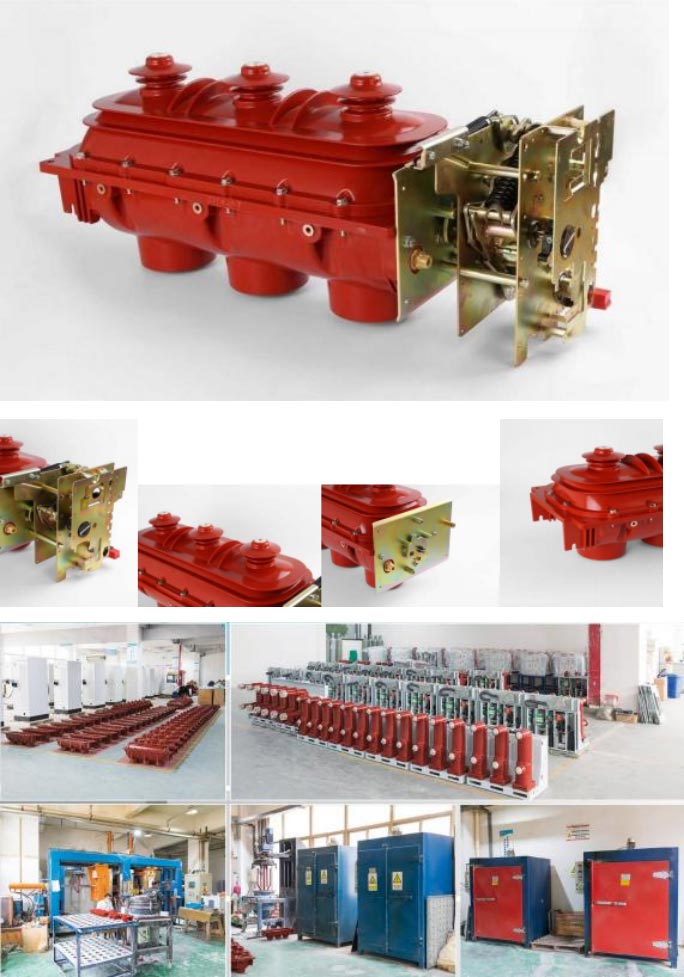

Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chinach, Usune stara się dostarczać produkty na skalę globalną użytkownikom wysokiej jakości, niezawodnych i bezpiecznych produktów z wyłącznikiem obciążenia Sf6. Nasza fabryka może poszczycić się zaawansowaną produkcją sprzęt i rygorystyczny system zarządzania jakością. Od zakupu surowców po dostawę produktu – na każdym kroku przechodzi rygorystyczne testy w celu zapewnienia jakości produktu. Jako godny zaufania dostawca zapewniamy nie tylko wysoką wydajność produktów, ale także kompleksowe konsultacje przedsprzedażowe, instalację na miejscu, uruchomienie i obsługę posprzedażną usługi konserwacyjne, eliminując wszelkie obawy użytkowników podczas pracy.
