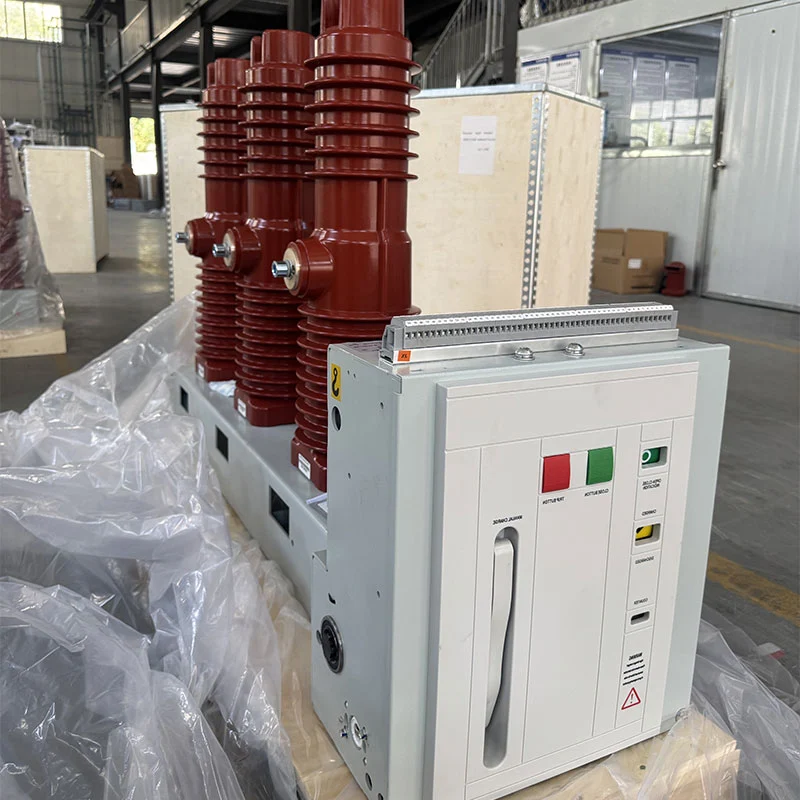

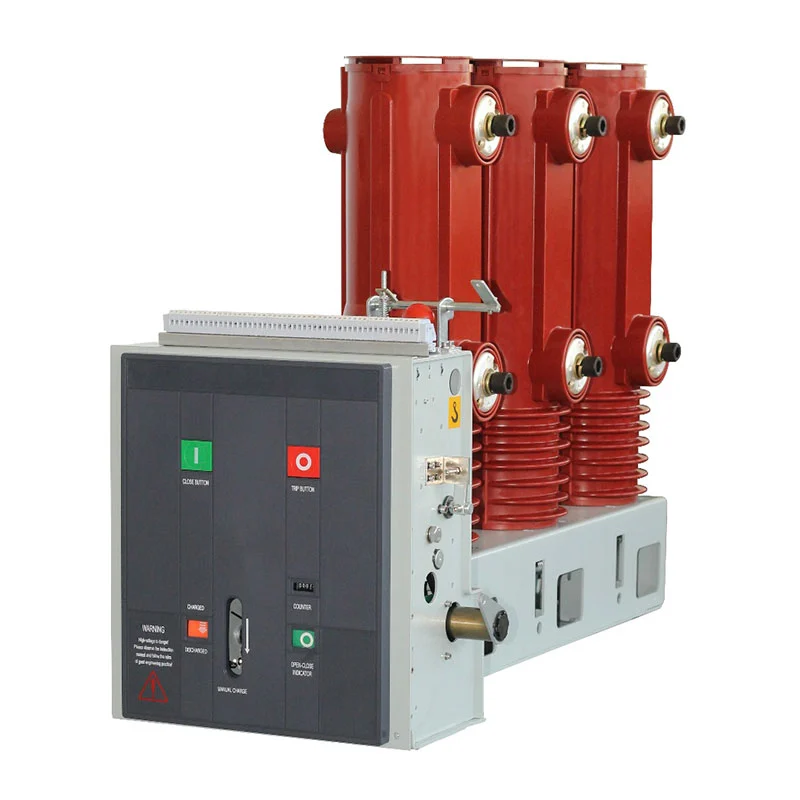

W przeciwieństwie do kompletnych szaf rozdzielczych, ten wewnętrzny wyłącznik próżniowy ZN85C-40.5 40,5 kV koncentruje się na rdzeniu funkcja przełączania obwodu mocy. Jego stała, montowana z boku konstrukcja, modułowy mechanizm sprężynowy i Technologia przerywania próżni zapewnia praktyczne rozwiązanie dla zastosowań wewnętrznych klasy 40,5 kV, w tym systemów gdzie wymagane są częste operacje przełączania.
Mechanizm napędowy został zaprojektowany specjalnie dla charakterystyki wyłącznika próżniowego 40,5 kV. To przyjmuje modułowy mechanizm sprężynowy zainstalowany w ramie wyłącznika, umożliwiający mechaniczną charakterystykę wyjściową aby spełnić wymagania operacyjne komory próżniowej.
Mechanizm jest zaprojektowany wokół górnego i dolnego układu kruszarki i stanowi integralną część kruszarki ogólna struktura. Taka konfiguracja upraszcza ścieżkę przekładni mechanicznej, zapewniając jednocześnie stabilną podstawę operacje zamykania i otwierania.
Konfiguracja nieruchoma, montowana z boku, przeznaczona jest do stosowania w wewnętrznych urządzeniach elektrycznych, w których wyłącznik jest instalowany jako: dedykowany komponent przełączający. W zależności od projektu konfiguracje takie jak odpływ prawy, góra można wybrać aranżacje przychodzące i osadzone.
W porównaniu z całkowicie wysuwaną szafą rozdzielczą, konstrukcja ta pozwala projektantowi skoncentrować się na zintegrowanie wyłącznika z wymaganym pierwotnym i wtórnym wyposażeniem elektrycznym zgodnie ze specyfikacją układ systemu.
Energia zamykania magazynowana jest mechanicznie w mechanizmie sprężynowym. Magazynowanie energii można zakończyć poprzez silnik lub ręcznie za pomocą uchwytu magazynującego energię. Podczas pracy z napędem silnikowym przekładnia napędza przekładnię wał magazynowania energii i napina sprężynę zamykającą aż do osiągnięcia określonego położenia zmagazynowania energii.
Po zakończeniu magazynowania energii mechanizm ustalający utrzymuje sprężynę w odpowiednim położeniu i magazyn energii wskaźnik zmieni się na odpowiedni stan. Przełącznik pomocniczy odłącza również zasilanie silnika, gdy: zostanie osiągnięta pozycja zmagazynowanej energii, pozostawiając wyłącznik gotowy na polecenie zamknięcia.
Zamykanie można zainicjować ręcznie za pomocą przycisku zamykania lub elektrycznie za pomocą sterownika obwód. Kiedy elektromagnes zamykający działa, zmagazynowana energia sprężyny jest uwalniana przez krzywkę i mechanizm transmisji.
Mechanizm łączący następnie napędza izolowany drążek roboczy i przesuwa styk w kierunku położenia zamknięcia ściskając sprężynę kontaktową. Po zakończeniu suwu zamykania mechanizm ustalający utrzymuje zamknięcie położenie i przełącznik pomocniczy odpowiednio się zmienia.
Otwarcie można zainicjować ręcznie lub za pomocą elektrycznego polecenia otwarcia. Mechanizm zwalniający otwarcie odblokowuje element ustalający zamykający, umożliwiający zgromadzoną energię sprężyn stykowych i hamujących oddzielenie przerywacza próżniowego kontakty.
W końcowej fazie ruchu otwierającego zderzak hydrauliczny pochłania pozostałą energię mechaniczną i kontroluje położenie separacji. Ten skoordynowany mechanizm pomaga utrzymać kontrolowany proces otwierania.
Wyłącznik można skonfigurować do zasilania prądem zmiennym lub stałym, zgodnie z wymaganiami projektu. Dostarczone konfiguracja obejmuje opcje AC110/220V i DC110/220V dla cewek zamykających i otwierających, zapewniając elastyczność dla różnych podstacji i przemysłowych systemów sterowania.
Cewka zamykająca ma moc znamionową 288 W, natomiast cewka otwierająca również ma moc 288 W. Normalne działanie zakres napięć wynosi 85–110% napięcia znamionowego dla cewki zamykającej i 65–120% napięcia znamionowego dla cewki otwierającej.
Silnik magazynujący energię zapewnia automatyczne przygotowanie do kolejnej operacji zamykania. Dostarczony ZYJ220 konfiguracja wykorzystuje zasilanie DC220V o znamionowej mocy wejściowej 90W. Przy znamionowym napięciu roboczym magazyn energii czas jest określony jako nie dłuższy niż 15 sekund.
Takie rozwiązanie pozwala wyłącznikowi na przywrócenie stanu zmagazynowanej energii po pracy bez konieczności ciągła interwencja ręczna.
Przerywacz próżniowy odpowiada za przerwanie obwodu elektrycznego podczas operacji otwierania. Kiedy styki są oddzielone, proces przerywania odbywa się wewnątrz przerywacza próżniowego, a nie w komora rozdzielcza izolowana powietrzem.
Połączenie przerywania podciśnienia i mechanicznej przekładni sprężynowej sprawia, że młot nadaje się do: wewnętrzne zastosowania średniego napięcia, gdzie wymagana jest niezawodna wydajność przełączania i powtarzalna praca.
Oryginalna konstrukcja serii ZN85C-40.5 uwzględnia zastosowania wymagające częstego przełączania. Działa mechanizm dostosowany jest do charakterystyki wyłącznika próżniowego 40,5kV, natomiast silnikowy magazyn energii system zmniejsza potrzebę wielokrotnego ręcznego ładowania.
Dzięki temu sprzęt nadaje się do obiektów przemysłowych, podstacji i elektrowni, w których przeprowadzane są operacje przełączania stanowią część normalnego zarządzania systemem elektrycznym.
Wyłącznik można włączyć do wewnętrznych systemów dystrybucji energii i sterowania elektrycznego w wytwarzaniu energii obiektów, w których wymagane jest niezawodne przełączanie i ochrona obwodów elektrycznych.
W podstacjach stałą konfigurację wewnętrzną można zintegrować z odpowiednią instalacją elektryczną wysokiego napięcia zgodnie z rozmieszczeniem obwodów pierwotnych, schematem sterowania i wymogami zabezpieczeń.
W obiektach przemysłowych i górniczych o znacznych obciążeniach elektrycznych wyłącznik może zapewnić przełączanie i pełni funkcję zabezpieczającą w wewnętrznych systemach dystrybucji energii i nadaje się do zastosowań wymagających regularności operacje przełączania.
Ponieważ operacje zamykania i otwierania mogą być sterowane elektrycznie, wyłącznik można zintegrować z wyłącznikiem odpowiedni wtórny system sterowania do pracy lokalnej lub zdalnej zgodnie z projektem.
| Przedmiot | Specyfikacja |
| Model | ZN85C-40,5 |
| Napięcie znamionowe | 40,5 kV |
| System | Trójfazowy prąd przemienny |
| Częstotliwość znamionowa | 50 Hz |
| Instalacja | Wnętrz |
| Struktura | Naprawiono, montowany z boku |
| Mechanizm operacyjny | Modułowy mechanizm napędowy sprężynowy |
| Magazynowanie energii | Zmotoryzowany / ręczny |
| Zamknięcie operacji | Ręczny/elektryczny |
| Operacja otwierania | Ręczny/elektryczny |
| Napięcie cewki zamykającej | AC110/220V, DC110/220V |
| Napięcie cewki otwierającej | AC110/220V, DC110/220V |
| Moc cewki zamykającej | 288 W |
| Moc cewki otwierającej | 288 W |
| Silnik magazynujący energię | ZYJ220 |
| Napięcie znamionowe silnika | DC220V |
| Znamionowa moc wejściowa silnika | 90 W |
| Czas magazynowania energii | ≤15s |
| Konfiguracja | Prawe odejście / wejście od góry / wbudowanie zgodnie z projektem |
Urządzenie jest przeznaczone do montażu w pomieszczeniach zamkniętych i powinno być używane w środowisku odpowiednim dla wysokiego napięcia sprzęt elektryczny. Ostateczny projekt powinien uwzględniać temperaturę otoczenia, wilgotność, wysokość nad poziomem morza, wentylację i inne warunki środowiskowe przy określaniu pełnej konfiguracji elektrycznej.
Młot powinien być zainstalowany w miejscu pozbawionym silnych wibracji, uderzeń lub środowisk korozyjnych. Układ instalacji powinien również zapewniać wystarczającą przestrzeń do obsługi i konserwacji wokół sprzętu i utrzymywać wymagane ustawienie mechaniczne wyłącznika i powiązanych elementów elektrycznych.
Zhejiang Usune Electric Co., Ltd. stosuje zintegrowany system zarządzania obejmujący jakość produktu i ochronę środowiska zarządzanie oraz bezpieczeństwo i higiena pracy. Firma posiada certyfikaty ISO 9001, ISO 14001 i ISO 45001, wspieranie kontrolowanych procesów produkcyjnych od wyboru komponentów po montaż i kontrolę.
Produkt został opracowany zgodnie z obowiązującymi normami IEC i GB, z uwzględnieniem parametrów elektrycznych i konfiguracji ustalane zgodnie ze specyficznymi wymaganiami projektu. Dostępny jest również certyfikat CE dla odpowiednich urządzeń konfiguracja produktu, zapewniająca dodatkowe wsparcie dokumentacyjne dla projektów międzynarodowych.
W projekcie wystrzelenia rakiety w przestrzeni kosmicznej wspomniano o wyłączniku próżniowym ZN85C-40.5 40,5 kV, dostarczając praktycznego przykładu zastosowania inżynieryjnego dla sprzętu elektrycznego wysokiego napięcia firmy Usune w wymagającym środowisku środowisko przemysłowe.
Wnętrzny wyłącznik próżniowy ZN85C-40.5 40,5 kV jest przede wszystkim elementem przełączającym i zabezpieczającym, natomiast kompletny panel rozdzielnicy wysuwnej integrujący wyłącznik z szynami zbiorczymi, przedziałami kablowymi, aparaturą sterowniczą, urządzenia zabezpieczające i inne elementy szafy. Dlatego wyłącznik jest bardziej odpowiedni, gdy projekt wymaga: dedykowane urządzenie przełączające 40,5 kV do integracji z większym systemem elektrycznym.
| Porównanie | ZN85C-40.5 Wyłącznik próżniowy | Rozdzielnica wysuwna VCB | Szafka rozdzielcza niskiego napięcia |
| Główna funkcja | Przełączanie i ochrona obwodów | Kompletna dystrybucja i przełączanie SN | Dystrybucja mocy nn |
| Klasa napięcia | 40,5 kV | Średnie napięcie | Niskie napięcie |
| Instalacja | Naprawił | Możliwość wypłaty | Stałe / wyjmowane |
| Główny nacisk | Mechanizm działania i przerwanie | Kompletny system szaf | Dystrybucja mocy |
| Magazynowanie energii | Mechanizm sprężynowy | Mechanizm operacyjny VCB | Zależy od konfiguracji ACB/MCCB |
| Kontrola | Ręczny/elektryczny | Lokalne / elektryczne | Lokalne / elektryczne |
| Typowe zastosowanie | Elektrownie, podstacje, przemysł | Systemy dystrybucji SN | Fabryki, budynki i obiekty handlowe |
Usune może określić odpowiednią konfigurację zgodnie ze schematem jednokreskowym klienta, napięciem znamionowym, moc sterowania, układ instalacji i wymagania operacyjne. Takie podejście pomaga zapewnić, że wybrane wyłącznik jest kompatybilny z otaczającym głównym i wtórnym sprzętem elektrycznym.
W przypadku projektów ze specjalnymi napięciami sterującymi, układami instalacyjnymi lub wymaganiami operacyjnymi, parametry techniczne konfigurację można omówić przed rozpoczęciem produkcji. Umożliwia to wewnętrznemu wyłącznikowi próżniowemu ZN85C-40.5 40,5 kV być dostosowane do rzeczywistego układu elektrycznego, zamiast polegać na ustalonej konfiguracji standardowej.
Jest to wyłącznik próżniowy wnętrzowy 40,5kV przeznaczony do sterowania i zabezpieczenia elektrycznego w elektrowniach, podstacje, obiekty przemysłowe i przedsiębiorstwa górnicze.
W modelu ZN85C-40.5 zastosowano stałą konfigurację montowaną z boku, a nie wysuwaną konstrukcję wózka.
Tak. Mechanizm sprężynowy umożliwia ręczne magazynowanie energii i obsługę ręczną, a także obsługę elektryczną dostępne.
Cewki zamykające i otwierające można skonfigurować na AC110/220V lub DC110/220V zgodnie z wymaganiami projektu.
Określony czas magazynowania energii w konfiguracji silnika ZYJ220 wynosi ≤15 sekund przy napięciu znamionowym.
Tak. Produkt przeznaczony jest do zastosowań wymagających częstej pracy, z zastrzeżeniem obowiązujących warunków eksploatacji warunków i konfiguracji technicznej.
Tak. Usune może skonfigurować produkt zgodnie z rysunkami projektowymi, parametrami elektrycznymi, wymaganiami kontrolnymi i warunki instalacji.
