Panel szufladowy średniego napięcia obsługuje odbiór mocy, dystrybucję podajnika, pomiar napięcia, pomiary, dzielenie magistrali i funkcje izolacyjne. Usune zapewnia sprzęt o konfiguracji zorientowanej na inżynierię podejście i działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001, a produkty są zaprojektowane zgodnie z obowiązującymi normami IEC i GB oraz certyfikatami CE dostępnymi na odpowiednich rynkach.
Duże projekty elektryczne często obejmują wiele niezależnych obwodów zasilania zamiast pojedynczej linii dystrybucyjnej. Mogą wymagać zasilania wejściowego, obwodów transformatorowych, obwodów silnika, obwodów pomiarowych i obciążeń pomocniczych różne funkcje elektryczne.
Panel szufladowy średniego napięcia KYN28 umożliwia rozmieszczenie tych funkcji jako oddzielnych szafek w jednej skoordynowany skład. Dzięki temu możliwe jest zbudowanie systemu dystrybucji wokół jednokreskowego schematu projektu zamiast stosowania jednolitej konfiguracji szafy dla każdego obwodu.
W przypadku zespołów zakupowych ta modułowa architektura może uprościć specyfikację sprzętu, ponieważ umożliwiają to funkcje szafy należy określić zgodnie z rzeczywistą siecią elektryczną. Umożliwia także zaplanowanie ogólnego składu według liczba zasilaczy, bieżące wymagania, rozwiązania zabezpieczające i przyszłe potrzeby dystrybucyjne.
Konfiguracja systemu dystrybucji średniego napięcia zależy w dużym stopniu od funkcji każdego obwodu. An Obwód wejściowy otrzymuje energię elektryczną ze źródła znajdującego się powyżej, podczas gdy obwody wychodzące rozprowadzają energię do transformatory, silniki, sprzęt produkcyjny lub inne obciążenia.
Usune może skonfigurować serię KYN28 z szafami wejściowymi, szafami odpływowymi, szafami PT i pomiarami napięcia, szafy pomiarowe, szafy sekcjonalizacyjne magistrali i szafy izolacyjne. Każdy typ szafki można zintegrować z systemem ogólny zestaw rozdzielnic zgodny z architekturą elektryczną projektu.
To podejście oparte na obwodach jest szczególnie przydatne w projektach EPC, w których wymagana jest specyfikacja rozdzielnicy ściśle odpowiadają zatwierdzonym rysunkom elektrycznym.
Wymagania dotyczące dystrybucji energii elektrycznej mogą się zmieniać wraz z rozwojem fabryk, dodawaniem linii produkcyjnych lub infrastrukturą pojemność wzrasta. Zestawienie rozdzielnic zaplanowane tylko dla początkowego obciążenia elektrycznego może okazać się trudne modyfikować, gdy wymagane są dodatkowe podajniki.
Modułowy układ serii KYN28 zapewnia większą elastyczność w organizowaniu różnych obwodów w obrębie jednego urządzenia system dystrybucji średniego napięcia. Podczas planowania projektu klienci mogą zarezerwować odpowiednie stanowiska lub je zdefiniować dodatkowe szafy funkcjonalne zgodnie z przewidywanymi przyszłymi wymaganiami.
Takie podejście pozwala uznać system rozdzielnic za część długoterminowej instalacji elektrycznej projektu architekturę, a nie tylko jako pojedynczy element wyposażenia.
Fizyczne rozmieszczenie sprzętu średniego napięcia jest ważnym czynnikiem przy projektowaniu pomieszczenia elektrycznego. Sprzęt musi zapewniać wystarczający dostęp operacyjny podczas montażu w dostępnym obszarze instalacji.

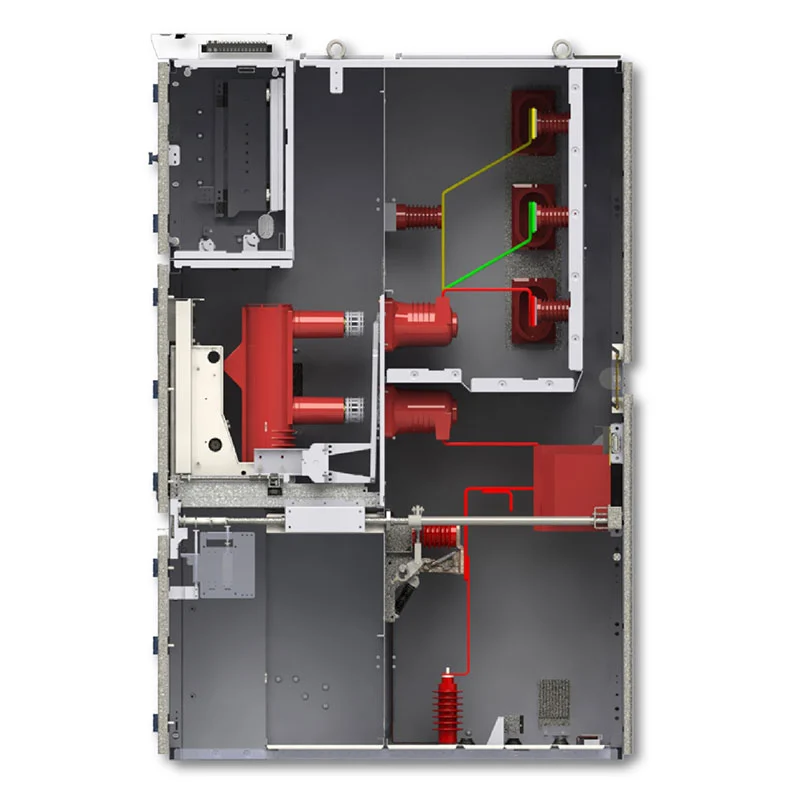

Panel szufladowy średniego napięcia KYN28 wykorzystuje metalową konstrukcję z obsługą i konserwacją od przodu. Sekcje wyłącznika, szyny zbiorczej, kabla i sterowania są rozmieszczone jako niezależne przedziały, tworząc przejrzystą całość zorganizowana struktura gabinetu.
Projektantom pomieszczeń elektrycznych taka konfiguracja pomaga ustalić bardziej przewidywalny układ sprzętu i umożliwia: rozmieszczenie rozdzielnic należy zaplanować w oparciu o dostępne wymiary pomieszczenia i wymagania dotyczące połączeń kablowych.
W systemie dystrybucyjnym zawierającym wiele zasilaczy wymagania konserwacyjne mogą różnić się w zależności od poszczególnych obwodów. W przypadku usterki lub planowanej kontroli jednego obwodu należy postępować zgodnie z procedurą obsługi elektrycznej bez niepotrzebnego zakłócania niezwiązanych ze sobą sekcji.

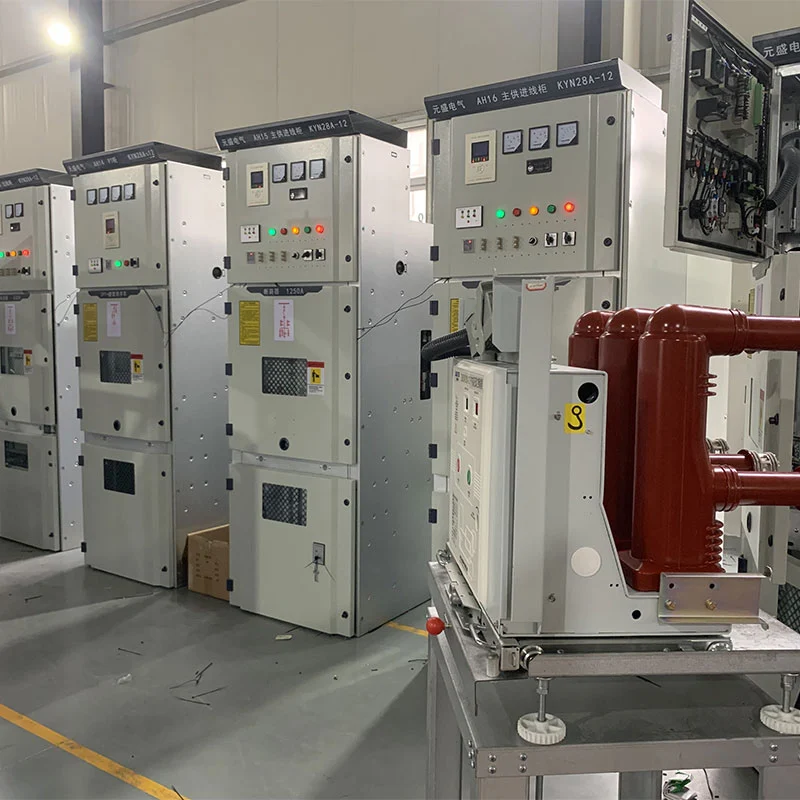

Wysuwana jednostka funkcjonalna umożliwia przeniesienie odpowiedniego sprzętu w odosobnione miejsce w celu kontroli, testowania lub wymiany. Mechaniczny system blokowania kontroluje sekwencję działania i pomaga zapobiegać nieprawidłowe działania przełączające.
Dzięki temu sprzęt nadaje się do systemów dystrybucyjnych, w których ważnym elementem jest zarządzanie indywidualnym obwodem codziennej pracy elektrycznej.
Szafka dopływowa służy do odbierania energii elektrycznej z poprzedzającego źródła zasilania i podłączania jej do sieci system szyn zbiorczych średniego napięcia. Jego konfigurację można określić na podstawie prądu znamionowego obwodu wejściowego, wymagania dotyczące ochrony, wymagania pomiarowe i ogólna architektura dystrybucji.
Szafy odpływowe rozprowadzają energię średniego napięcia do znajdujących się za nią transformatorów, silników, zasilaczy lub innych urządzeń elektrycznych ładunki. Liczbę i specyfikację szaf odpływowych można zaplanować w zależności od rozkładu obciążenia w projekcie i układ podajnika.
Szafka PT służy do pomiaru napięcia i powiązanych funkcji monitorowania elektrycznego. Można go zintegrować z oferta rozdzielnic, gdzie projekt wymaga transformacji napięcia i pomiaru w zakresie średniego napięcia system dystrybucji.
W szafce pomiarowej można umieścić urządzenia do pomiaru energii elektrycznej do zastosowań wymagających dedykowanych urządzeń pomiar mocy. Jego konfigurację można dostosować do wymagań pomiarowych i użytkowych projektu.
Szafka sekcjonalizacyjna magistrali służy do podziału lub łączenia odcinków szynoprzewodów średniego napięcia wg projekt systemu. Takie rozwiązanie może zapewnić większą elastyczność przy projektowaniu sieci dystrybucyjnych z wieloma sieciami źródła zasilania lub sekcje magistrali.
Szafa izolacyjna zapewnia dedykowaną konfigurację spełniającą wymagania izolacji elektrycznej. Jego układ należy określić zgodnie z kolejnością przełączania projektu, schematem uziemienia i bezpieczeństwem elektrycznym procedury.
W zakładach produkcyjnych często znajdują się linie produkcyjne, silniki, transformatory, sprężarki, pompy i urządzenia pomocnicze systemów o różnym zapotrzebowaniu na moc. Modułowa rozdzielnica umożliwia organizację tych obwodów zgodnie z struktura dystrybucji energii elektrycznej w fabryce.
Podstacje mogą wymagać wielu obwodów wejściowych, wyjściowych, pomiarowych i sekcji magistrali. Szafka modułowa układ pozwala inżynierom opracować kompletny zestaw rozdzielnic w oparciu o jednokreskowy schemat podstacji.
Działalność wydobywcza zazwyczaj obejmuje wiele obciążeń elektrycznych rozmieszczonych w różnych obszarach terenu. The sprzęt można skonfigurować tak, aby obsługiwał dystrybucję podajnika i zarządzanie mocą silników, pomp i wentylacji systemów i sprzętu do przetwarzania.
Duże budynki komercyjne i wieżowce wymagają zorganizowanego odbioru i dystrybucji energii średniego napięcia. Różne Funkcje szafy można łączyć w zależności od transformatora, zasilacza, licznika i pomieszczenia elektrycznego budynku wymagania.
Projekty infrastrukturalne, takie jak obiekty transportowe i specjalistyczne instalacje przemysłowe, mogą zawierać wiele obciążeń elektrycznych o różnych wymaganiach operacyjnych. Konfiguracja modułowa zapewnia elastyczność integrując te obwody w jeden skoordynowany system dystrybucji średniego napięcia.
| Przedmiot | Specyfikacja |
| Napięcie znamionowe | 3,6 kV, 7,2 kV, 12 kV |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Prąd znamionowy | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Znamionowy prąd zwarciowy | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Znamionowy krótkotrwały prąd wytrzymywany | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopień ochrony | Obudowa zewnętrzna IP4X, przedziały wewnętrzne IP2X |
| Temperatura otoczenia | -15°C do +40°C |
| Wysokość | ≤1000 m, obniżone dla większych wysokości |
| Instalacja | Wnętrz |
Należy podać końcowe napięcie znamionowe, prąd, zdolność zwarciową, kombinację szaf i rozmieszczenie jednostek funkcjonalnych należy potwierdzić zgodnie ze schematem elektrycznym projektu i specyfikacją techniczną.
Urządzenie przeznaczone jest do montażu w pomieszczeniach zamkniętych o temperaturze otoczenia od -15°C do +40°C. Średnia dzienna wilgotność względna nie powinna przekraczać 95%, natomiast średnia miesięczna wilgotność względna nie powinna przekraczać 90%.
Środowisko instalacji nie powinno być wolne od gazów wybuchowych lub żrących, pyłu przewodzącego i silnych wibracji. Jeżeli wymagane jest, aby sprzęt działał poza tymi standardowymi warunkami, należy spełnić wymagania środowiskowe potwierdzone z Usune przed projektem technicznym i produkcją.
Sprzęt został wymieniony w ramach projektu Cas-space Rocket Launch Project, specjalistycznego projektu infrastrukturalnego wymagające zorganizowanego systemu dystrybucji energii elektrycznej średniego napięcia.
W przypadku infrastruktury lotniczej sieć elektryczna może zawierać wiele typów odbiorników obsługujących różne obiekty i systemy wspierające. Zamiast polegać na jednym jednolitym układzie szafek, system dystrybucji musi to zrobić dostosować zasilanie wejściowe, obwody zasilające, funkcje pomiarowe i inne wymagania elektryczne w ramach a skoordynowana konfiguracja.
Modułowa budowa serii KYN28 pozwala na aranżację różnych szaf funkcjonalnych według projekt dystrybucji energii elektrycznej. Zapewnia to inżynierom większą elastyczność podczas koordynowania zestawienie rozdzielnic z siecią energetyczną obiektu i układem pomieszczeń elektrycznych.
Referencja projektu pokazuje, w jaki sposób można zintegrować modułowe urządzenia dystrybucyjne średniego napięcia firmy Usune wyspecjalizowana infrastruktura obejmująca zorganizowaną konfigurację obwodów i planowanie elektryczne dostosowane do projektu ważne.
Seria KYN28 została zaprojektowana zgodnie z obowiązującymi normami IEC i GB dla średniego napięcia w obudowach metalowych rozdzielnice i urządzenia do dystrybucji energii elektrycznej.
Usune działa w oparciu o System Zarządzania Jakością ISO 9001, System Zarządzania Środowiskiem ISO 14001 i ISO 45001 System Zarządzania Bezpieczeństwem i Higieną Pracy. Certyfikat CE jest również dostępny dla obowiązujących międzynarodowych wymagania rynku.
Raporty z testów produktów, specyfikacje techniczne i odpowiednia dokumentacja jakościowa mogą być dostarczone zgodnie z wymagania klienta i projektu.
Usune wspiera konfigurację rozdzielnicy zgodnie ze schematami elektrycznymi klienta, zamiast ograniczać się do projektów jeden standardowy układ szafek. Takie podejście jest odpowiednie dla wykonawców EPC, dystrybutorów energii elektrycznej i systemów integratorów i użytkowników przemysłowych o różnych wymaganiach dotyczących obwodów.
Usune ma ponad 14-letnie doświadczenie w branży sprzętu elektrycznego i utrzymuje doświadczony zespół badawczo-rozwojowy w stanie wspierać projekt i konfigurację techniczną dostosowaną do konkretnego projektu.
Kontrola jakości realizowana jest w całym procesie produkcyjnym, obejmującym komponenty, montaż, elektrykę testy i gotowy sprzęt. Rutynowe testy są przeprowadzane przed wysyłką w celu sprawdzenia działania produktu.
W przypadku konfiguracji standardowych typowy okres produkcji wynosi około 15–20 dni po potwierdzeniu technicznym i płatność. Rzeczywisty czas realizacji zależy od konfiguracji produktu, wielkości zamówienia i wymagań projektu.
Usune zapewnia raporty z testów produktów i dokumentację techniczną w celu wsparcia kontroli klienta i dostawcy procedury kwalifikacji, zatwierdzenia projektu i uruchomienia.
Szufladowa rozdzielnica średniego napięcia to wewnętrzny system rozdzielnic w metalowej obudowie, wykorzystujący wysuwne jednostki funkcjonalne do odbioru, dystrybucji, pomiarów, sterowania i ochrony średniego napięcia. Jego modułowa konfiguracja umożliwia łączenie różnych funkcji szafy w zależności od instalacji elektrycznej.
Seria KYN28 obsługuje aplikacje 3,6 kV, 7,2 kV i 12 kV. Dokładne napięcie znamionowe i wymagania dotyczące izolacji należy potwierdzić zgodnie z instalacją elektryczną klienta.
Tak. Szafy dopływowe, odpływowe, PT, pomiarowe, sekcjonizatory magistrali i szafy izolacyjne można połączyć w jedną rozdzielnicę zestawienie zgodnie ze schematem jednokreskowym projektu i wymaganiami dotyczącymi dystrybucji.
Tak. Układ modułowy jest odpowiedni dla fabryk z wieloma zasilaczami, silnikami, transformatorami i produkcją obciążenia wymagające zorganizowanej dystrybucji energii średniego napięcia.
Koncepcja modułowej szafy umożliwia inżynierom projektu zaplanowanie różnych jednostek funkcjonalnych w zależności od prądu i przewidywane wymagania dystrybucyjne. Przyszłą rozbudowę należy rozważyć już na etapie projektowania pomieszczenia elektrycznego i projekt zestawu rozdzielnic.
Tak. Usune obsługuje wymagania OEM, w tym logo klientów, nazwy firm i konfiguracje specyficzne dla projektu, pod warunkiem potwierdzenia technicznego.
W przypadku konfiguracji standardowych typowy okres produkcji wynosi około 15–20 dni po potwierdzeniu technicznym i płatność. Ostateczny harmonogram zależy od ilości zamówienia i konfiguracji.
Usune może dostarczyć specyfikacje techniczne, raporty z testów produktów, dokumentację jakościową i inne informacje związane z projektem dokumenty zgodnie z wymaganiami klienta.
Standardowy okres gwarancji wynosi 12 miesięcy od daty wysyłki, z zastrzeżeniem uzgodnionych warunków technicznych i handlowych warunki.
Jeśli pozyskujesz panel szufladowy średniego napięcia dla zakładu produkcyjnego, podstacji, projektu górniczego, budynek komercyjny, obiekt infrastrukturalny lub specjalistyczną instalację elektryczną, Usune może zapewnić konfigurację w oparciu o rzeczywiste wymagania dotyczące dystrybucji.
Wyślij schemat jednokreskowy, napięcie znamionowe, prąd znamionowy, poziom zwarcia, liczbę wejść i wyjść obwody, funkcje szafy i warunki instalacji firmie Usune w celu oceny technicznej i wyceny.
