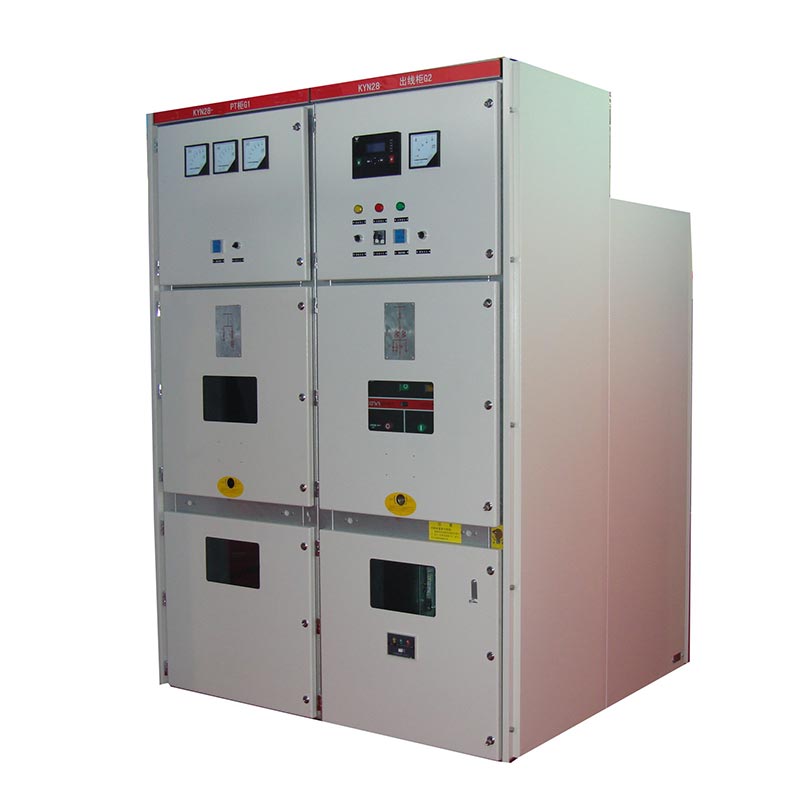

Rozdzielnica Kyn28 20kv

Rozdzielnica Usune Kyn28 20 kV to trójfazowa rozdzielnica prądu przemiennego w obudowie metalowej, stosowana głównie w instalacjach zasilania 24 kV systemy umożliwiające odbiór, dystrybucję, kontrolę, ochronę i monitorowanie energii elektrycznej.

W produkcie zastosowano izolację powietrzną + izolację termokurczliwą/powłoką epoksydową o stopniu ochrony IP4X (szafa). Jego zwarta konstrukcja i wysoki poziom izolacji sprawiają, że nadaje się do różnych scenariuszy dystrybucji energii w pomieszczeniach. jako rozwiązanie do dystrybucji energii średniego napięcia wyprodukowane przez profesjonalnego chińskiego producenta, ten produkt, z jego stabilna wydajność i ujednolicona konstrukcja, stały się zaufanym dostawcą wysokiej jakości dla klientów na całym świecie. Cała produkcja rdzeni odbywa się w naszej własnej fabryce.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Główne parametry techniczne

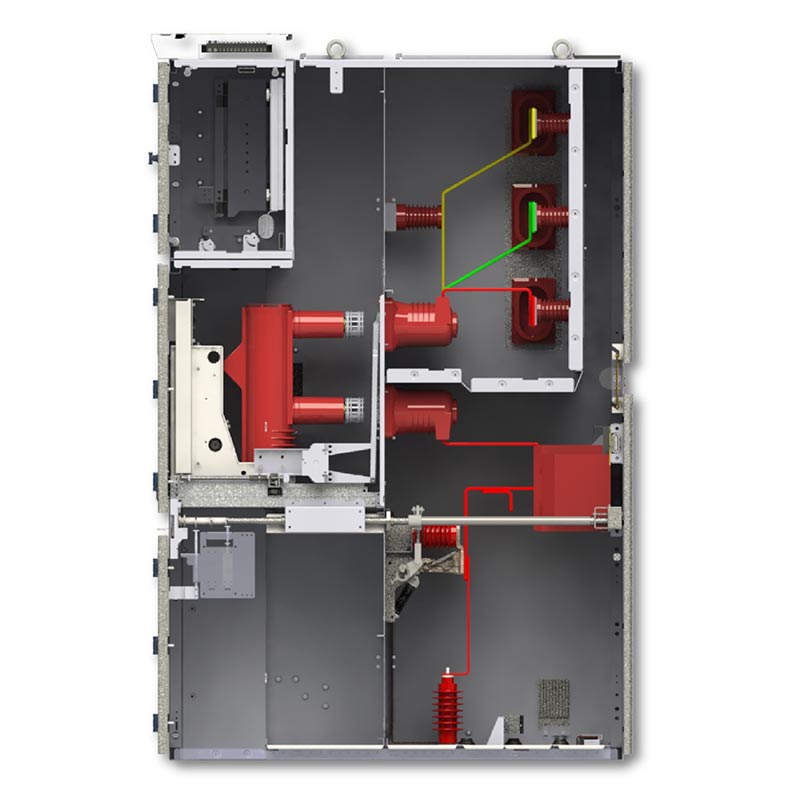

Struktura przedziału szafki

1. Przedział wyłącznika: Umożliwia instalację wózków wyłączników próżniowych typu VS1/ZN63/VD4.
2. Przedział szyn zbiorczych: Układa główne szyny zbiorcze, szyny odgałęzione i izolatory.
3. Przedział kablowy: wyposażony w przekładniki prądowe, przekładniki prądowe, uziemniki, zaciski kablowe itp.
4. Przedział przyrządów sterujących: instaluje przekaźniki, urządzenia zabezpieczające, przyrządy i obwody wtórne.
5. Kanał nadmiarowy ciśnienia: Wyposażony w urządzenie odciążające łuk na górze, aby poprawić bezpieczeństwo operacyjne.

Podstawowe cechy produktu

1. Całkowicie metalowa konstrukcja izolacyjna zapobiegająca rozprzestrzenianiu się usterek i wzajemnym zakłóceniom.
2. Kompletna pięciostopniowa blokada mechaniczna zapobiegająca przypadkowemu otwarciu, zamknięciu lub wejściu pod napięcie przegródki.
3. Wyjmowany wózek montowany centralnie, umożliwiający obsługę i konserwację od przodu, ułatwiając naprawy.
4. Rozdzielnica Kyn28 20 kV ma wysoki poziom izolacji, dużą odporność na uszkodzenia, zwartą konstrukcję i nadaje się do różne schematy dystrybucji energii.
5. Spełnia międzynarodowe i krajowe standardy, zapewniając stabilną i niezawodną jakość.

Przypadek zastosowania w świecie rzeczywistym

Projekt stacji elektroenergetycznej na terenie parku przemysłowego. Kluczowy prowincjonalny park przemysłowy obejmuje wiele budynki fabryczne, biurowce i pomocnicze obiekty energetyczne, wymagające wyjątkowo dużej niezawodności i bezpieczeństwo zasilania. Do projektu wybrano 16 rozdzielnic Usune Kyn28 20kV o prądzie znamionowym 1250A i prąd zwarciowy wyłączalny 31,5kA.

Przez ponad dwa lata od uruchomienia sprzęt pracował stabilnie, szybko usuwając zwarcia bez żadnych incydentów związanych z bezpieczeństwem. Konstrukcja konserwacyjna montowana z przodu znacznie zmniejsza trudności w konserwacji i przestojów, co spotkało się z dużym uznaniem ze strony działu operacyjnego i utrzymania parku.

Wymiary zewnętrzne produktu

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie poziomy napięcia mają zastosowanie w rozdzielnicy KYN28-24?

A1: Ten produkt ma napięcie znamionowe 24 kV i jest kompatybilny z trójfazowymi systemami zasilania prądem przemiennym 50/60 Hz, obejmującymi Poziomy 3,6 ~ 12 kV i 24 kV.

P2: Jaki typ wyłącznika próżniowego należy zastosować w rozdzielnicy?

A2: Standardowa konfiguracja obejmuje wózek z wyłącznikiem próżniowym typu VS1 (ZN63) i jest również kompatybilna z wyłączniki będące standardami branżowymi, takie jak VD4, oferujące dużą wymienność.

P3: Czy rozdzielnica Kyn28 20 kV nadaje się do zastosowań wymagających dużych obciążeń, takich jak przedsiębiorstwa przemysłowe i górnicze oraz centra danych?

A3: Tak. Produkt posiada maksymalny prąd znamionowy 3150A oraz prąd zwarciowy wyłączalny 31,5kA, wykazujące dużą wytrzymałość i spełniające potrzeby dystrybucji mocy krytycznych obciążeń w przemyśle i górniczych, centrach danych, wieżowcach i innych podobnych zastosowaniach.
