Wyłącznik wysokiego napięcia Usune LW36-110 dla podstacji to podstawowy sprzęt zasilający opracowany niezależnie i wyprodukowane przez Zhejiang Usune Electric Co., Ltd., wiodącego producenta chińskich rozdzielnic wysokiego napięcia przemysł. Ta trójfazowa rozdzielnica wysokiego napięcia AC 50 Hz napowietrzna jest używana głównie do sterowania i ochrony Systemy przesyłu i transformacji energii 110 kV, a także mogą być stosowane jako wyłączniki stykowe i in zastosowania wymagające zespołów rozdzielnic. Produkty są produkowane w profesjonalnej fabryce Usune, integrującej Badania i rozwój, produkcja i testowanie, zapewniające, że każdy produkt spełnia rygorystyczne standardy jakości przed opuszczeniem fabryki.
Aby zagwarantować niezawodność i kompatybilność produktu, wyłącznik wysokiego napięcia Usune LW36-110 dla Podstacja jest w pełni zgodna z normą GB1984-2003 „Wyłączniki wysokiego napięcia prądu przemiennego” i spełnia wymagania Norma Międzynarodowej Komisji Elektrotechnicznej (IEC) IEC62271-100:2001 „Rozdzielnice i sterownice wysokiego napięcia - Część 100: Wyłączniki wysokiego napięcia”. Jako profesjonalny dostawca Usune przeszedł rygorystyczny system jakości certyfikat, a jego fabryka jest wyposażona w zaawansowany sprzęt produkcyjny i testujący, aby zapewnić, że wydajność każdego produktu spełnia lub przekracza standardy branżowe.
Wykorzystując unikalną zasadę gaszenia łuku „rozszerzalność cieplna + pomocnicza”, charakteryzuje się doskonałym łamaniem wydajność, krótki czas łuku, długa żywotność elektryczna i niski poziom hałasu podczas pracy, skutecznie zapewniając bezpieczeństwo zasilania działanie sieci.
Wykorzystuje gaz SF6 o doskonałych właściwościach izolacyjnych i gaszących łuk jako środek izolujący i gaszący łuk średni, nie stwarzający ryzyka zapalenia lub wybuchu, dzięki czemu nadaje się do obszarów gęsto zaludnionych i różnorodnych złożone środowiska podstacji.
Wyposażony w napęd sprężynowy typu CTB-1, charakteryzujący się prostą i zwartą budową, stabilną pracą, wysokie bezpieczeństwo i niezawodność oraz zmniejszona częstotliwość konserwacji i awarii.
Może działać stabilnie w trudnych warunkach, ściśle przestrzegając różnych wskaźników środowiskowych, zapewniając długoterminowa stabilna praca w różnych regionach.
1. Napięcie znamionowe: 110 kV; Częstotliwość znamionowa: 50 Hz; Prąd znamionowy: 3150A
2. Znamionowy prąd zwarciowy: 40 kA; Znamionowy prąd zwarciowy (szczytowy): 100 kA
3. Znamionowe ciśnienie gazu SF6 (20 ℃): 0,5 MPa; Roczny wskaźnik wycieku: ≤0,5%
4. Żywotność mechaniczna: 6000 cykli; Czas otwarcia: ≤60ms; Czas zamknięcia: ≤145ms
5. Zakres temperatury otoczenia: -30 ℃ ~ + 40 ℃; Wysokość: ≤3000m

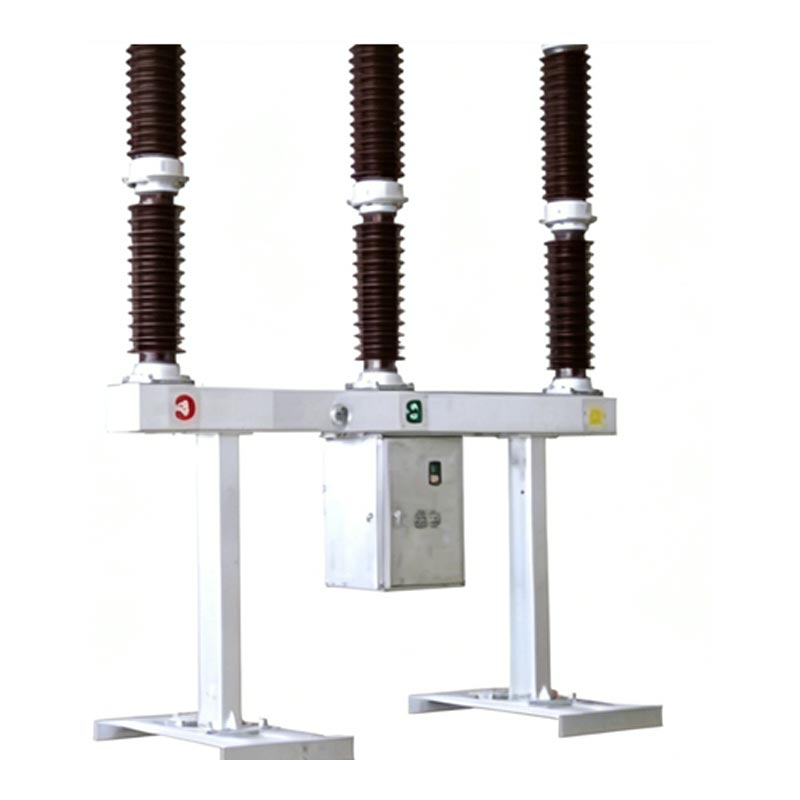

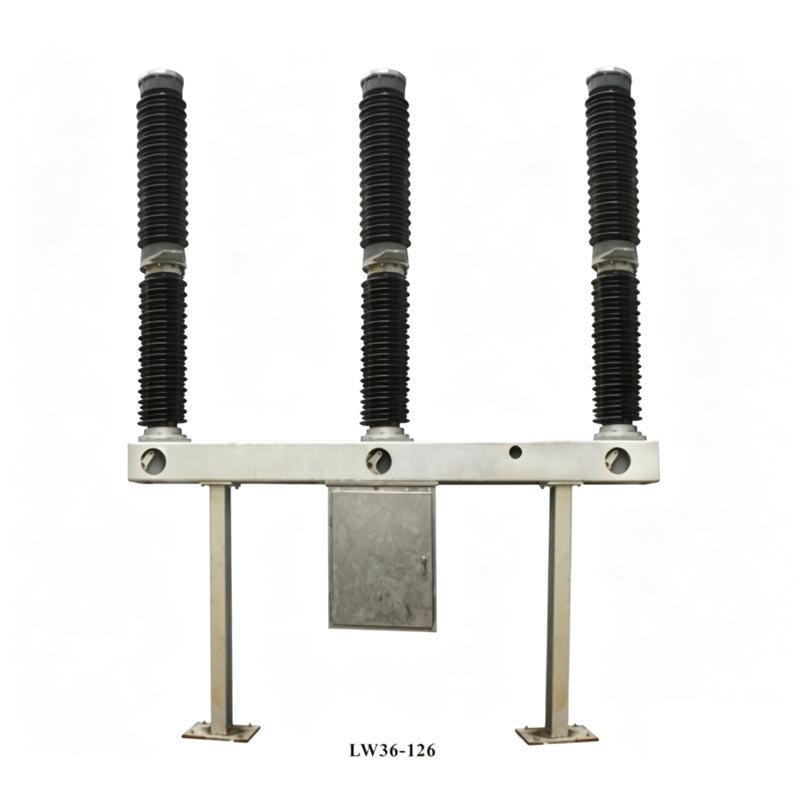

Wyłącznik wysokiego napięcia dla podstacji wykorzystuje zintegrowaną komorę gaszenia łuku z własnym zasilaniem strukturę, przy czym każda faza jest jednofilarowa z pojedynczą przerwą (POLE). Każdy wyłącznik automatyczny składa się z trzech faz, zainstalowany na tej samej ramie, obsługiwany przez mechanizm sprężynowy, z trzema fazami połączonymi mechanicznie. Góra produkt posiada porcelanową tuleję komory gaszenia łuku, środkowa część zawiera porcelanę nośną tuleja i rama, a skrzynka mechanizmu znajduje się pośrodku i jest zawieszona pod ramą. Mieści się w nim wewnętrzny mechanizm napędowy sprężyny i elektryczne elementy sterujące. Cięgno wyjściowe mechanizmu łączy się z korbowód i ramię obrotowe. Kontroler gęstości gazu SF6 montowany jest z przodu ramy, tj podparte na obu końcach wspornikami.
Prąd systemowy przepływa przez zaciski, pręt wsporczy styku stacjonarnego, styk główny stacjonarny, główny styk ruchomy styk, cylinder, styk pośredni i kołnierz pośredni, następnie tworzy obwód z systemem poprzez terminale.
Pod działaniem siłownika ramię robocze ciągnie cięgno izolacyjne, tłoczysko, cylinder, poruszając się łukiem stykać się i dyszę skierować w dół razem. Łuk powstaje w wyniku oddzielenia styków ruchomych i nieruchomych. Kiedy ruchomy układ styków przesuwa się w dół do określonej pozycji, dysza otwiera się i w komorze znajduje się sprężony gaz SF6 cylinder jest wdmuchiwany do obszaru łuku przez dyszę. Łuk gaśnie, gdy prąd przekroczy zero.
Pod działaniem siłownika ramię robocze pociąga do góry ruchomy styk połączony z izolowanym prętem do pozycji zamknięcia. Jednocześnie do cylindra przedostaje się gaz SF6, przygotowujący się do kolejnej operacji otwarcia.
Składa się z gęstościomierza SF6 (zintegrowany manometr i regulator gęstości), zaworu zasilania gazem, trójfazowego zawory i gazociąg SF6. Posiada kompensację temperatury, alarm i blokujące zabezpieczenie ciśnieniowe zapewniają stabilne ciśnienie gazu SF6.
Umieszczony w obudowie mechanizmu, zawiera kluczowe elementy, takie jak przełączniki operacyjne, przełączniki automatyczne, wyłączniki samoczynne, przekaźniki, zaciski, cewki zamykające, silniki i grzejniki. Umożliwia sterowanie wyłącznikiem, zapobieganie pompowaniu, magazynowanie energii w sprężynie, zabezpieczenie przed ciśnieniem gazu SF6, funkcje grzewcze i oświetleniowe.

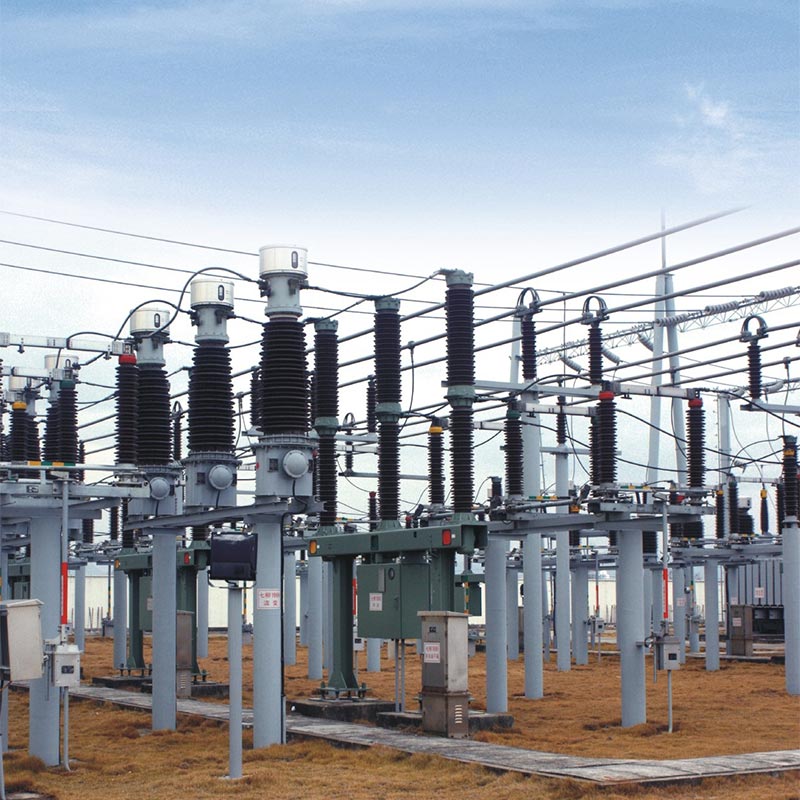

Aby sprawdzić niezawodność i praktyczność wyłącznika wysokiego napięcia Usune LW36-110 dla podstacji, produkt ten został z powodzeniem zastosowany w projekcie podstacji 110 kV w kluczowym parku przemysłowym we wschodnich Chinach. jako zaufany dostawca, firma Usune dostarczyła na potrzeby tego projektu 12 wyłączników LW36-110, które działają stabilnie przez ponad trzy lata.
Podstacja ta dostarcza energię do ponad 50 dużych i średnich przedsiębiorstw na terenie parku przemysłowego, wymagających wyjątkowo dużej stabilności i bezpieczeństwa. Na wczesnych etapach realizacji projektu Klient kompleksowo porównało kilku chińskich producentów, ostatecznie wybierając wyłączniki LW36-110 firmy Usune ze względu na ich przewagę parametry techniczne, rygorystyczna kontrola jakości i kompleksowa obsługa posprzedażna. Podczas pracy produkty skutecznie wytrzymywały ekstremalne warunki pogodowe, w tym wysokie temperatury, ulewne deszcze i niskie temperatury temperatur bez żadnych zarejestrowanych usterek. Stopień wycieku gazu SF6 był znacznie niższy od wymagań standardowych (≤0,5%), działanie mechaniczne było płynne, a czasy otwierania i zamykania stabilne, co skutecznie zapewniało bezpieczeństwo i stabilną pracę sieci elektroenergetycznej parku. Zdobyło to uznanie klienta i Usune został nim wyznaczony dostawca urządzeń energetycznych dla kolejnych projektów rozbudowy parku.
A1: Produkt ma żywotność mechaniczną wynoszącą 6000 cykli, a przy normalnym użytkowaniu i regularnej konserwacji jego ciągła żywotność żywotność może osiągnąć 12 lat. Kluczowe punkty konserwacji obejmują: cotygodniowe rutynowe kontrole (sprawdzanie izolatora integralność, ciśnienie gazu SF6 i stan operacyjny); przeglądy roczne co 3 lata (czyszczenie izolatorów, sprawdzanie elementy złączne, pomiar rezystancji obwodu głównego i zawartości wilgoci w gazie SF6); wymagane są główne remonty zgodnie z art następujących warunkach: 12 lat ciągłej pracy, 2000 przerw w prądzie znamionowym, 20 pełnej wydajności (40kA) przerw lub 6000 operacji mechanicznych. Usune zapewnia profesjonalne wskazówki dotyczące konserwacji i części zamienne dostaw zapewniających długoterminową stabilną pracę produktu.
Odpowiedź 2: Tak, ten produkt ma duże możliwości adaptacji do środowiska i może być używany na dużych wysokościach i w bardzo niskich temperaturach regiony. Zakres temperatury otoczenia wynosi od -30 ℃ do +40 ℃, a maksymalna możliwa do dostosowania wysokość wynosi ≤3000 m. Można wytrzymuje ciśnienie wiatru 700 Pa i oblodzenie 10 mm, a jego wytrzymałość sejsmiczna spełnia wymagania poziome przyspieszenie ≤0,3g i przyspieszenie pionowe ≤0,15g. Nadaje się również do obszarów, w których występuje średnia dzienna wilgotność ≤95% i średnia miesięczna wilgotność względna ≤90% (25℃) i może być użytkowana w środowiskach wolnych od substancji łatwopalnych, warunki wybuchowe, żrące chemicznie i silne wibracje, w pełni spełniające wymagania środowiskowe większość projektów podstacji w Chinach, a nawet na całym świecie.
Zhejiang Usune Electric Co., Ltd. jest profesjonalnym producentem i dostawcą rozdzielnic wysokiego napięcia w Chiny, koncentrując się na badaniach, rozwoju, produkcji, sprzedaży i obsłudze posprzedażnej obwodów wysokiego napięcia wyłączniki, przełączniki i inny sprzęt zasilający. Fabryka firmy zlokalizowana jest w prowincji Zhejiang w Chinach, zajmujący powierzchnię ponad 10 000 metrów kwadratowych, wyposażony w zaawansowane linie produkcyjne, sprzęt testujący i a profesjonalny zespół badawczo-rozwojowy.
Usune wyznaje filozofię „Najpierw jakość, najwyższy klient”, ściśle wdrażając system kontroli jakości podczas procesu produkcyjnego. Wszystkie produkty przed opuszczeniem fabryki przechodzą rygorystyczne testy. Jako zaufany dostawca, Usune dostarczył wysokiej jakości sprzęt zasilający dla setek projektów podstacji, zarówno w kraju, jak i na arenie międzynarodowej, zdobywając szerokie uznanie klientów za niezawodną jakość produktów i kompleksowość obsługa posprzedażna.
