Wyłącznik sześciofluorku siarki 126 kv

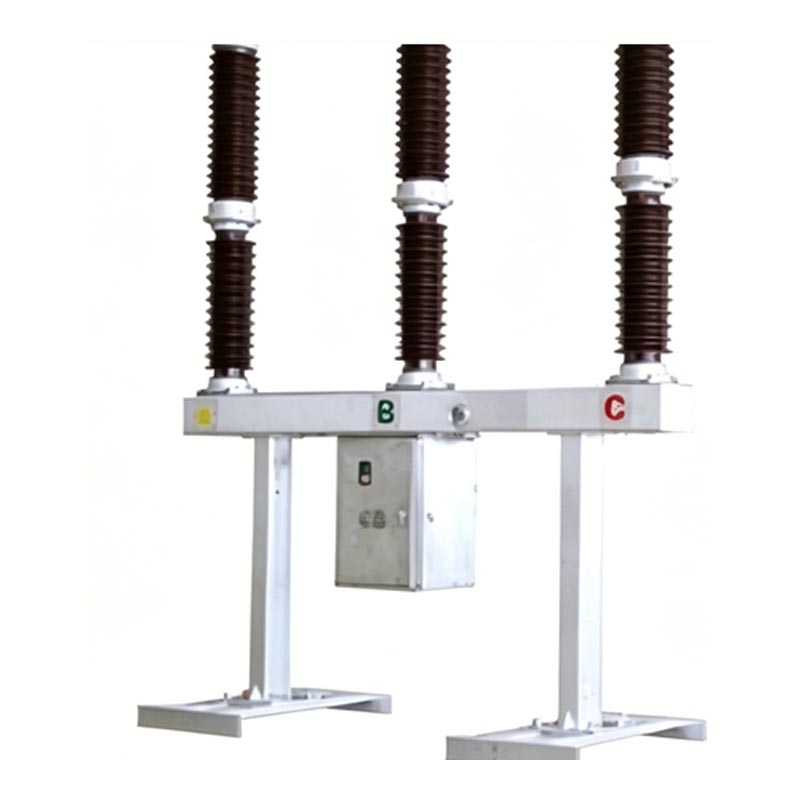

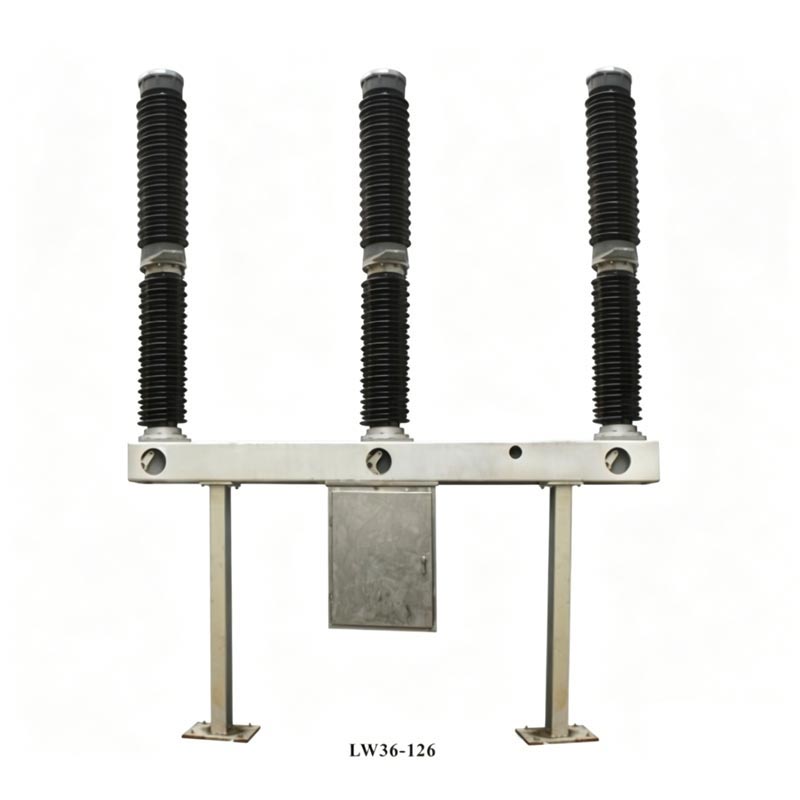

Rozłącznik sześciofluorku siarki Usune LW36-110 126 kV jest podstawowym urządzeniem do kontroli i ochrony Systemy przesyłowe i transformacyjne 110 kV, a także mogą być stosowane jako wyłączniki sprzęgowe i urządzenia przełączające grupa. Produkt przyjmuje zintegrowaną strukturę gaszącą łuk samozasilający, z każdą fazą jako pojedynczym wspornikiem, jednostka jednoprzerwowa. Wszystkie trzy fazy są zainstalowane na tej samej ramie, co zapewnia mechaniczne połączenie za pomocą sprężyny mechanizm operacyjny. W górnej części produktu znajduje się porcelanowa tuleja komory gaszenia łuku, środkowa część zawiera porcelanową tuleję i ramę nośną oraz skrzynkę mechanizmu zawierającą elektryczne elementy sterujące zawieszone pod ramą, co daje zwartą konstrukcję i wygodną obsługę.

Podstawowe zalety

1. Autorytatywna zgodność

Zgodny z chińskimi normami GB1984-2003 „Wyłączniki wysokiego napięcia AC” i IEC62271-100:2001 „Wysokonapięciowe Aparatura rozdzielcza i sterownicza — część 100: Wyłączniki wysokiego napięcia” i przeszła rygorystyczne testy fabryczne oraz certyfikat zapewniający zgodność i niezawodność produktu.

2. Doskonała wydajność

Wykorzystuje zasadę gaszenia łuku „rozszerzalność cieplna + wspomagane przedmuchanie”, co skutkuje krótkim łukiem czas gaszenia, długa żywotność elektryczna i niski poziom hałasu podczas pracy; wykorzystuje gaz SF6 o doskonałej izolacji i łuku właściwości gaśnicze jako medium, eliminując ryzyko zapalenia i wybuchu, dzięki czemu nadaje się do gęsto zaludnionych obszarach.

3. Wiarygodne dowody

Mechanizm sprężynowy ma żywotność mechaniczną do 6000 cykli, roczny współczynnik wycieku gazu SF6 ≤0,5%, i rezystancję obwodu głównego ≤80μΩ. Kompletne parametry techniczne i dane testowe weryfikują stabilność produktu.

4. Silna zdolność adaptacji

Szerokie możliwości dostosowania do trudnych warunków zewnętrznych, w zakresie temperatur otoczenia od -30 ℃ do +40 ℃ i na wysokości od ≤3000 metrów. Silna odporność na wiatr, lód i trzęsienia ziemi, spełniająca potrzeby różnych scenariuszy projektów energetycznych.

Podstawowe parametry techniczne

Wyłącznik sześciofluorku siarki 126 kV charakteryzuje się doskonałymi parametrami elektrycznymi i podstawowymi parametrami spełniające wysokie standardy urządzeń elektroenergetycznych 126kV, zapewniające stabilną pracę w złożonych systemach elektroenergetycznych. Kluczowy rdzeń parametry są następujące:

Ogólna struktura produktu

Wyłącznik sześciofluorku siarki 126 kV składa się z trzech faz, każda wyposażona w samozasilający komora gaszenia łuku, urządzenie izolujące podporę, adsorbent i szczelna konstrukcja. Zastosowania uszczelniania statycznego O-ringi i uszczelniacz, natomiast uszczelnienie dynamiczne wykorzystuje uszczelnienie sprężyste, zapewniając doskonałą szczelność. The część transmisyjna łączy jednobiegunowy wyłącznik automatyczny z mechanizmem napędowym, skutecznie przenosząc siła robocza; mechanizm napędowy sprężynowy posiada wbudowaną skrzynkę mechanizmu dostarczającą energię ręczną, elektryczną funkcje przechowywania i ponownego zamykania, oferujące elastyczne i niezawodne działanie.

Zasada działania produktu

1. Stan zamknięcia: Prąd systemowy tworzy obwód poprzez zaciski, styki stacjonarne, styki ruchome, cylindry, i styki pośrednie, zapewniające normalne przenoszenie mocy.
2. Działanie wyzwalające: Pod wpływem mechanizmu operacyjnego ruchomy styk przesuwa się w dół, generując łuk elektryczny, gdy styki ruchome i stacjonarne oddzielają się; sprężony gaz SF6 w cylindrze powoduje wydmuch łuku przez dyszę, a łuk gaśnie, gdy prąd przekroczy zero.
3. System gazu SF6: Wyposażony w zintegrowany miernik gęstości SF6 i sterownik z kompensacją temperatury może monitorować ciśnienie gazu w czasie rzeczywistym. Gdy ciśnienie jest zbyt niskie, włącza się alarm i mechanizm działa zablokowane, aby zapobiec uszkodzeniom mechanicznym.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Sprawa aplikacyjna

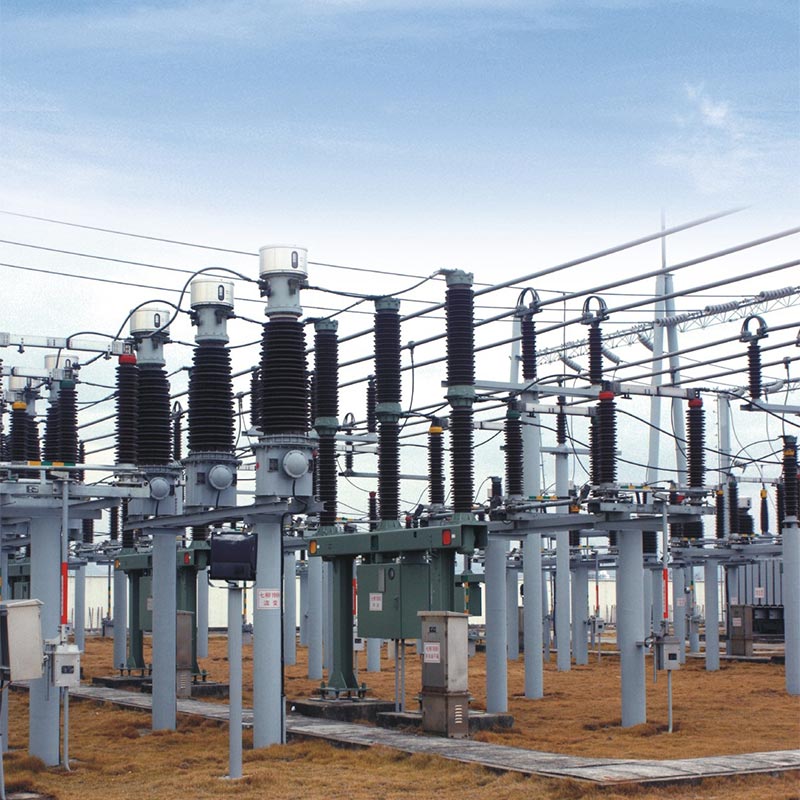

W 2024 roku wyłącznik sześciofluorku siarki Usune LW36-110 126 kV został z powodzeniem zastosowany w kluczowej linii 110 kV projekt przesyłu i transformacji w północnych Chinach. Projekt ten miał na celu rozwiązanie problemu niewystarczającości możliwości zasilania obszarów wiejskich i podmiejskich. Na terenie projektu występuje duża różnica temperatur (od -25 ℃ do +38℃) i częste burze piaskowe, co stawia niezwykle wysokie wymagania w zakresie dostosowania do środowiska i niezawodności sprzęt zasilający.

Jako wyznaczony dostawca tego projektu firma Usune dostarczyła 28 wyłączników LW36-110. Wysłano z fabryki profesjonalnych techników, którzy zapewnią na miejscu wskazówki dotyczące instalacji, uruchomienia i uruchomienia próbnego. po ośmiu miesiącach stabilnej pracy produkt osiągnął zero awarii, a wskaźnik wycieku gazu SF6 był znacznie niższy od dopuszczalnego standardowe wymagania (rzeczywisty test ≤0,3%), a prędkość reakcji otwierania i zamykania w pełni odpowiadała projektowi standardy. Po uruchomieniu projekt skutecznie poprawił stabilność lokalnej sieci energetycznej, ograniczyło przerwy w dostawie prądu spowodowane awariami sprzętu i spotkało się z dużym uznaniem ze strony właściciela projektu i lokalnych mieszkańców dział zasilania, w pełni weryfikując doskonałą zdolność adaptacji do środowiska i niezawodne działanie Wyłącznik SF6 126kV Usune w rzeczywistych warunkach pracy.

Często zadawane pytania

P1: Jaka jest żywotność wyłącznika sześciofluorku siarki Usune 126 kV i jakie są kluczowe punkty konserwacji?

A1: Żywotność mechaniczna produktu wynosi 6000 cykli, a zalecana ciągła żywotność wynosi 12 lat. Klucz punkty konserwacji: Cotygodniowe rutynowe kontrole (szczelność izolatora, ciśnienie gazu SF6 itp.); coroczna konserwacja co 3 lata (czyszczenie izolatorów, pomiar rezystancji obwodu głównego itp.); gdy produkt dotrze do warunki konserwacji (np. 20 przerw zwarciowych o pełnej wydajności), styki łukowe, adsorbent i pierścienie uszczelniające trzeba wymienić. Producent wyśle ​​profesjonalny personel, który zapewni na miejscu wskazówki dotyczące konserwacji.

P2: Czy wyłącznik Usune LW36-110 może być używany w regionach położonych na dużych wysokościach i w zimnych regionach? Jaki jest maksymalny odpowiedni wysokość?

Odpowiedź 2: Tak. Ten produkt został specjalnie zaprojektowany do stosowania w trudnych warunkach zewnętrznych, z dużą zdolnością adaptacji do wysokich temperatur wysokości i niskie temperatury. Nadaje się do pracy na wysokościach do 3000 metrów i wytrzymuje tak niskie temperatury do -30 ℃, w pełni zaspokajając potrzeby regionów położonych na dużych wysokościach i o mroźnych warunkach, takich jak zachodnie Chiny. Ponadto, Skrzynia mechanizmu posiada wbudowaną grzałkę, zapewniającą ochronę przed wilgocią i zamarzaniem podczas deszczu, śniegu i silnego mrozu sezony, zapewniając stabilną pracę.

Dostawca i obsługa posprzedażna

Zhejiang Usune Electric Co., Ltd., jako profesjonalny producent sprzętu elektroenergetycznego wysokiego napięcia w Chinach, posiada kompletną linię produkcyjną i rygorystyczny system kontroli jakości. Fabryka jest wyposażona w zaawansowane sprzęt testujący, a każdy produkt poddawany jest wcześniej odkurzaniu, napełnianiu gazem i testom wydajności mechanicznej opuszczenie fabryki w celu zapewnienia jakości produktu. Jako niezawodny dostawca Usune zapewnia kompleksową obsługę posprzedażną, łącznie ze wskazówkami dotyczącymi instalacji na miejscu, uruchomieniem, szkoleniem w zakresie konserwacji i dostawą części zamiennych. Profesjonalista Zespół techniczny szybko reaguje na potrzeby użytkowników, zapewniając długoterminową stabilną pracę sprzętu.
