Wyłącznik wysokiego napięcia Sf6

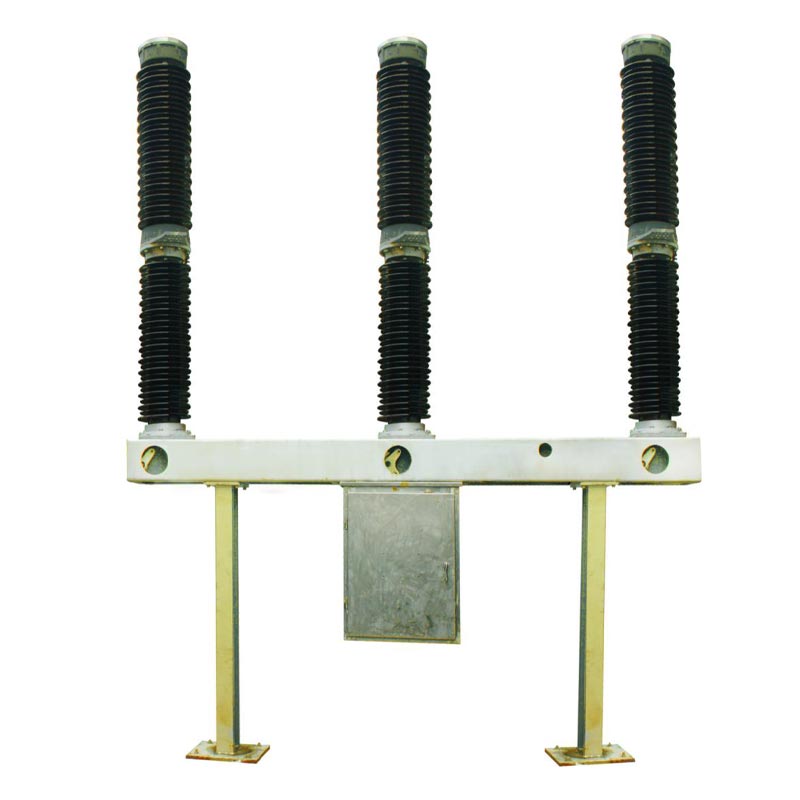

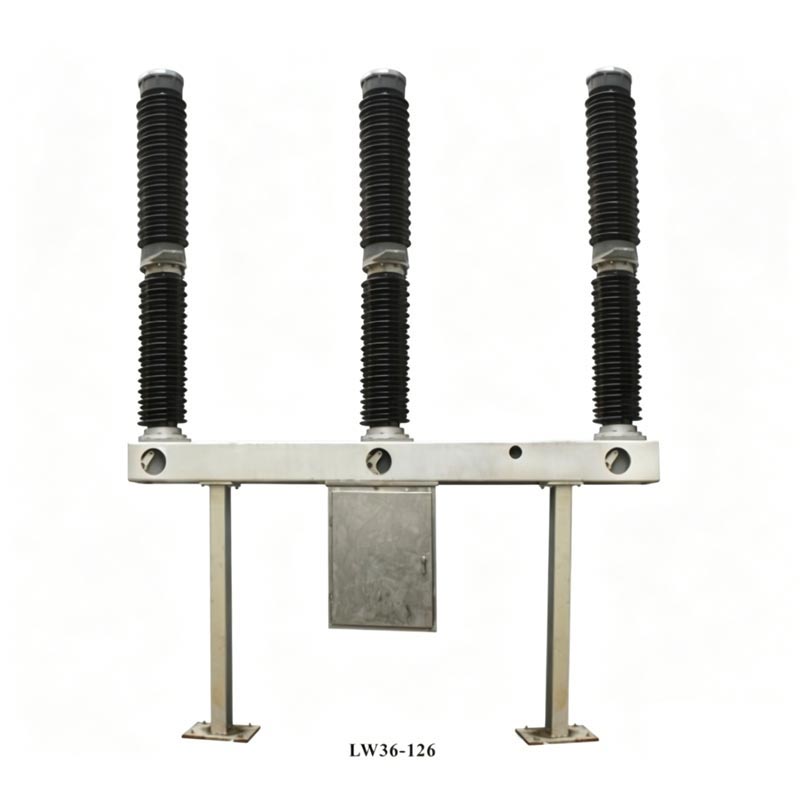

Zhejiang Usune Electric Co., Ltd., profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chinach, wprowadził na rynek wyłącznik wysokiego napięcia Sf6 LW36-110. Produkt ten jest trójfazową rozdzielnicą napowietrzną wysokiego napięcia prądu przemiennego 50 Hz nadaje się do sterowania i ochrony systemów przesyłu i transformacji energii 110 kV. Może być również używany jako zespół wyłącznika sprzęgłowego i urządzenia przełączającego.

W wyłączniku wysokiego napięcia Sf6 zastosowano unikalną zasadę gaszenia łuku „rozszerzalność cieplna + wspomagane przedmuchanie”, wyposażony w napęd sprężynowy typu CTB-1, zgodny z normami krajowymi i międzynarodowymi, oraz charakteryzujący się doskonałą wydajnością gaszenia łuku, wysokim bezpieczeństwem i stabilnymi właściwościami operacyjnymi. Jako niezawodny dostawca, firma Usune angażuje się w dostarczanie wysokiej jakości, trwałych rozdzielnic wysokiego napięcia. Jego obwód LW36-110 SF6 wyłącznik znalazł szerokie zastosowanie w kluczowych projektach takich jak sieci elektroenergetyczne i parki przemysłowe, zapewniając niezawodne zasilanie na budowę infrastruktury.

Podstawowe zalety

1. Zaawansowana technologia gaszenia łuku

Wykorzystując unikalną zasadę gaszenia łuku „rozszerzanie cieplne + wspomagane przedmuchiwanie”, charakteryzuje się krótkim łukiem czas gaszenia, długa żywotność elektryczna i niski poziom hałasu podczas pracy, skutecznie poprawiając stabilność zasilania.

2. Wysoki poziom bezpieczeństwa

Wykorzystując gaz SF6 jako środek izolujący i gaszący łuk, zapewnia doskonałą izolację i gaszenie łuku wydajność, eliminując ryzyko zapalenia i wybuchu, dzięki czemu nadaje się do obszarów gęsto zaludnionych.

3. Stabilny mechanizm operacyjny

Wyposażony w sprężynowy mechanizm napędowy typu CTB-1, charakteryzuje się prostą i zwartą budową, jest bezpieczny i niezawodny działanie i silne zdolności przeciwzakłóceniowe.

4. Zgodność z międzynarodowymi standardami

W pełni zgodny z normą GB1984-2003 „Wyłączniki wysokiego napięcia prądu przemiennego” i normą IEC62271-100, 2001 „Rozdzielnice wysokiego napięcia i sterownica – Część 100: Wyłączniki wysokiego napięcia”, spełniająca wymagania techniczne światowej energetyki projekty.

Obowiązujące warunki środowiskowe

Wyłącznik wysokiego napięcia Sf6 jest przeznaczony do użytku na zewnątrz, oferując duże możliwości dostosowania do środowiska i przydatność do różnych trudnych warunków pracy:

1. Temperatura otoczenia: -30 ℃ ~ +40 ℃
2. Wysokość: ≤3000 m
3. Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90% (przy 25 ℃)
4. Ciśnienie wiatru ≤700Pa; Grubość oblodzenia ≤10 mm
5. Intensywność sejsmiczna: przyspieszenie poziome ≤0,3 g, przyspieszenie pionowe ≤0,15 g
6. Brak środowisk łatwopalnych, wybuchowych, chemicznie żrących lub silnie wibrujących

Struktura produktu i zasada działania

1. Ogólna struktura

Wyłącznik wysokiego napięcia Sf6 przyjmuje zintegrowaną samogasnącą strukturę gaszącą łuk. Każda faza to jednofilarowy pojedynczy wyłącznik (POLE). Każdy wyłącznik składa się z trzech faz, zainstalowanych na tej samej ramie, i obsługiwany przez mechanizm sprężynowy, z trzema fazami połączonymi mechanicznie. W górnej części produktu znajduje się tuleja porcelanowa komory gaszenia łuku, środkowa część zawiera porcelanową tuleję wsporczą i ramę, oraz skrzynia mechanizmu jest zawieszona poniżej środka ramy i mieści mechanizm sprężynowy oraz elektryczny elementy sterujące. Z przodu ramy zamontowany jest regulator gęstości gazu SF6, który jest obsługiwany z obu stron kończy się podporami.

2 Kluczowe komponenty i funkcje

- Jednostka gasząca łuk: wykorzystuje samoenergetyzującą strukturę gaszącą łuk. Kiedy wyłącznik automatyczny się wyłączy, Rozszerzalność cieplna pod wysokim ciśnieniem w cylindrze gasi łuk, zapewniając szybkie i skuteczne gaszenie.
- Wsporcze urządzenie izolacyjne: podtrzymuje izolator komory gaszenia łuku i zapewnia izolację do uziemienia elementy pod napięciem; pręt izolacyjny łączy ramię robocze z prętem oporowym, zapewniając bezpieczeństwo izolacji.
- Adsorbent: Zainstalowany wewnątrz górnej pokrywy komory gaszenia łuku, utrzymuje gaz SF6 w stanie suchym i absorbuje gazy rozkładowe powstające w wyniku rozkładu łukowego. Należy go wymienić podczas konserwacji.
- Struktura zapobiegająca wyciekom: wykorzystuje połączenie uszczelnienia statycznego (o-ring + uszczelniacz) i uszczelnienia dynamicznego (sprężynowe uszczelnienie dociskowe), osiągając roczny wskaźnik wycieku gazu SF6 na poziomie ≤0,5%. - Mechanizm sprężynowy: Włącza operacje otwierania, zamykania i ponownego zamykania z dużą szybkością działania (czas zamykania ≤145 ms, czas otwierania ≤60 ms), stabilna wydajność i wspiera ręczne i elektryczne magazynowanie energii.

3. Zasada działania

- Pozycja zamknięta: Prąd systemowy przepływa przez zaciski, pręt nośny styku stacjonarnego, styk główny stacjonarny, ruchomy styk główny, cylinder, styk pośredni i kołnierz pośredni, tworząc obwód przez terminale.
- Operacja otwierania: Pod działaniem mechanizmu napędowego ramię robocze ciągnie pręt izolacyjny, tłok pręt, cylinder, ruchomy styk łuku i dysza w dół; łuk powstaje, gdy styki ruchome i nieruchome oddzielne. Po przesunięciu się układu styku ruchomego do określonej pozycji, dysza otwiera się, sprężając gaz SF6 do zdmuchnąć łuk, gasząc łuk, gdy prąd przekroczy zero.
- Operacja zamykania: Mechanizm napędowy przesuwa ruchomy styk w górę do pozycji zamknięcia, natomiast SF6 gaz dostaje się do cylindra, przygotowując się do następnego otwarcia.

Kluczowe parametry techniczne

Wyłącznik Usune LW36-110 SF6 charakteryzuje się doskonałymi parametrami technicznymi, a kluczowe parametry odpowiadają wysokim standardy systemów elektroenergetycznych 110kV, zapewniające stabilną i efektywną pracę.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Praktyczny przypadek zastosowania

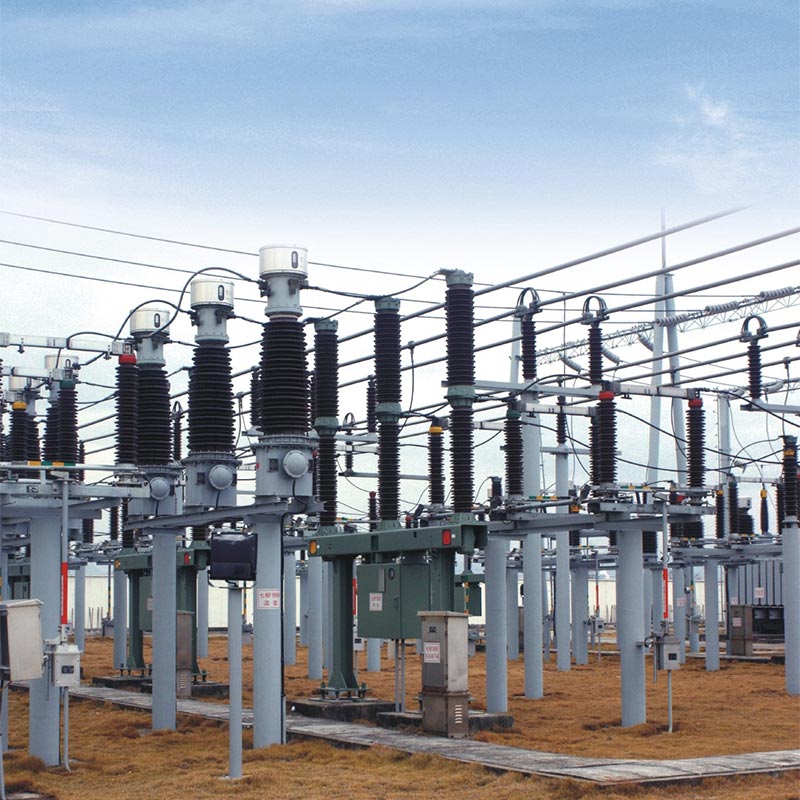

Studium przypadku: Projekt modernizacji sieci elektroenergetycznej 110 kV w północnych Chinach

Tło projektu: Sieć energetyczna 110 kV w północnych Chinach musiała zmodernizować swoją starzejącą się rozdzielnicę, aby poprawić moc stabilność i bezpieczeństwo dostaw w trudnych warunkach, takich jak niskie temperatury w zimie (-25℃) i silny wiatr ciśnienie.

Zastosowanie produktu: W ramach projektu wybrano 20 wyłączników Usune LW36-110 SF6. Ich zdolność adaptacji do niskich temperatur (-30℃~+40℃) i doskonałe właściwości gaszenia łuku skutecznie rozwiązały problem niestabilnej pracy starzenie się sprzętu w niskich temperaturach.

Wyniki zastosowania: Od momentu uruchomienia w 2022 r. sprzęt działał stabilnie przez cztery lata bez awaria gaszenia łuku, wyciek gazu lub inne usterki. Roczny wskaźnik niezawodności zasilania wzrósł o 0,8%, skutecznie zapewniając normalne zasilanie mieszkańców i przedsiębiorstw przemysłowych na tym terenie.

Często zadawane pytania

P1: Jaka jest żywotność wyłącznika wysokiego napięcia SF6 Usune LW36-110 i na czym polega konserwacja wymagane podczas pracy?

A1: Produkt ma żywotność mechaniczną wynoszącą 6000 cykli i ciągłą żywotność do 12 lat w normalnych warunkach konserwacja. Rutynowa konserwacja obejmuje cotygodniowe kontrole wizualne (szczelność izolatora, ciśnienie gazu SF6 itp.) oraz coroczną konserwację co 3 lata (czyszczenie izolatora, pomiar rezystancji obwodu głównego itp.). Major remont kapitalny jest wymagany, jeżeli spełnione są warunki eksploatacyjne (np. 12 lat ciągłej pracy, prąd znamionowy 2000 przerwy itp.). Producent Usune zapewnia profesjonalne wskazówki dotyczące konserwacji i dostawy części zamiennych długoterminowa stabilna praca sprzętu.

Pytanie 2: Co należy zrobić w przypadku wycieku gazu SF6 z wyłącznika i czy istnieje jakieś zagrożenie dla bezpieczeństwa?

A2: Ten produkt ma podwójną szczelną konstrukcję (uszczelnienie statyczne + uszczelnienie dynamiczne) z rocznym współczynnikiem wycieków ≤0,5%, znacznie poniżej normy krajowej. W przypadku wykrycia wycieku, miejsce wycieku można zlokalizować za pomocą wycieku gazu SF6 detektor. Po odcięciu zasilania można wymienić uszczelniacz lub o-ring. Gaz SF6 jest nietoksyczny i niepalny, ale nadmierny wyciek może mieć wpływ na izolację i działanie sprzętu w zakresie gaszenia łuku. Produkt jest wyposażony z regulatorem gęstości gazu SF6; alarmuje, gdy ciśnienie spadnie poniżej wartości alarmowej (0,45±0,03 MPa) i blokuje się działanie, gdy ciśnienie jest niższe od ciśnienia blokady (0,40±0,03 MPa), co pozwala uniknąć zagrożeń bezpieczeństwa.
