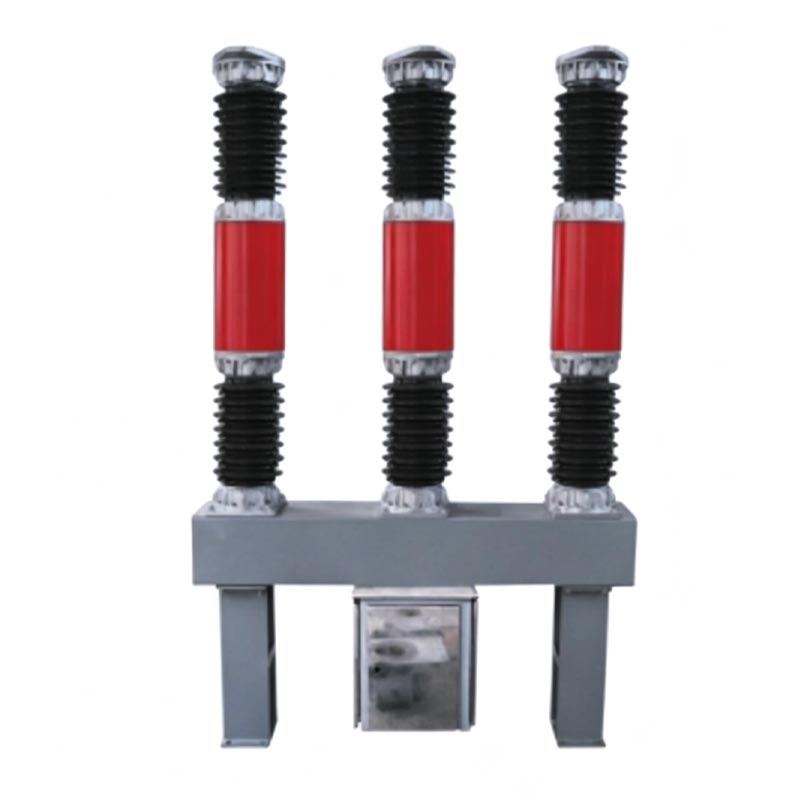

Przełącznik SF6 110 kV 2000A 3150A firmy Zhejiang Usune Electric Co., Ltd. to niezależnie opracowany przełącznik zewnętrzny rozdzielnica wysokiego napięcia. Jest kompatybilny z napięciem znamionowym 110 kV (maksymalnie 126 kV) i siecią energetyczną prądu przemiennego 50 Hz. To jest używane głównie do przerywania prądu znamionowego, prądu zwarciowego i przełączania linii, zapewniając niezawodną kontrolę i ochronę systemu elektroenergetycznego. Może być również stosowany jako wyłącznik obwodu.
| Nazwa parametru | Specyfikacja |
| Napięcie znamionowe | 110 kV (maks. 126 kV) |
| Prąd znamionowy | 2000A, 3150A |
| Częstotliwość | 50 Hz |
| Temperatura otoczenia | -30 ℃ ~ +40 ℃ |
| Wysokość | ≤3000m |
| Poziom zanieczyszczenia | ≤Poziom IV |
| Środek do gaszenia łuku i izolacji | Gaz SF6 |
| Mechanizm operacyjny | Sprężynowy mechanizm operacyjny nowego typu |
1. Zaawansowana technologia gaszenia łuku: Przełącznik SF6 110 kV 2000A 3150A przyjmuje wiodący na arenie międzynarodowej
zasada samoczynnego gaszenia łuku, oferująca doskonałą wydajność gaszenia łuku, krótki czas łuku i
niska utrata kontaktu.
2. Długa żywotność: znamionowe cykle wyłączania osiągają 20-krotność, przy cyklu konserwacji do 10 lat w normalnych warunkach
warunków pracy, znacznie obniżając koszty eksploatacji i konserwacji.
3. Niezawodny i niski poziom hałasu: zoptymalizowany mechanizm sprężynowy, niska moc robocza, stabilna praca i niski poziom hałasu,
nadaje się do środowisk mieszkalnych i miejskich.
4. Silna zdolność adaptacji do środowiska: Przełącznik SF6 110 kV 2000A i 3150A wykazuje stabilną pracę w
w niskich temperaturach, na dużych wysokościach i w silnie zanieczyszczonych środowiskach, wykazując wyjątkową odporność na zanieczyszczenia
i korozja.
5. Łatwa instalacja i konserwacja: Zwarta konstrukcja i lekka konstrukcja ułatwiają wygodną instalację
i uruchomienie, wymagające minimalnej codziennej konserwacji.
6. Wysoka efektywność kosztowa: doskonała wydajność w rozsądnej cenie, skutecznie porównywalna z importowanymi markami
zmniejszenie inwestycji w projekt.

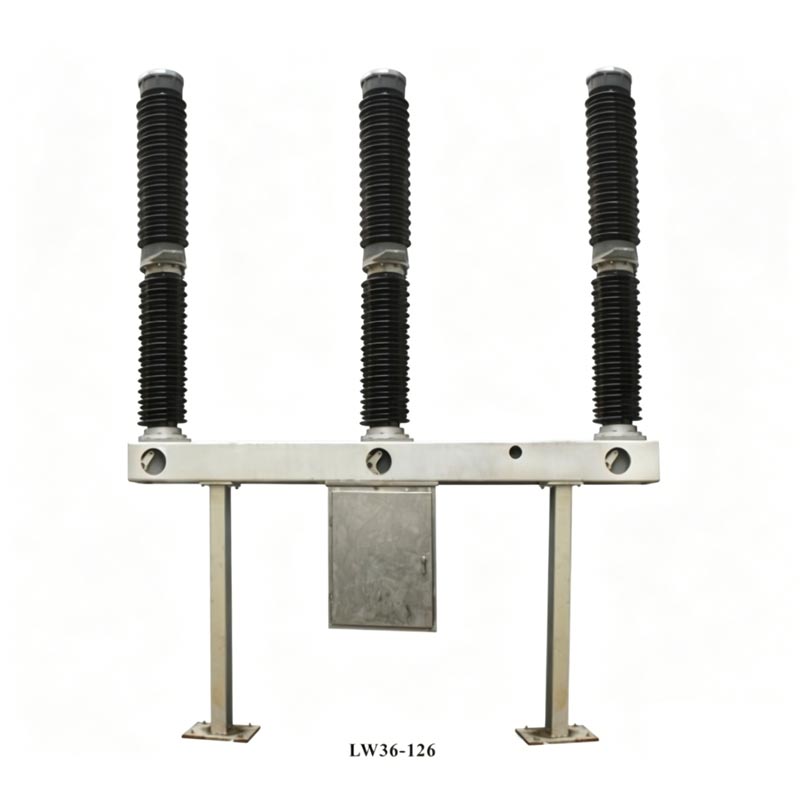

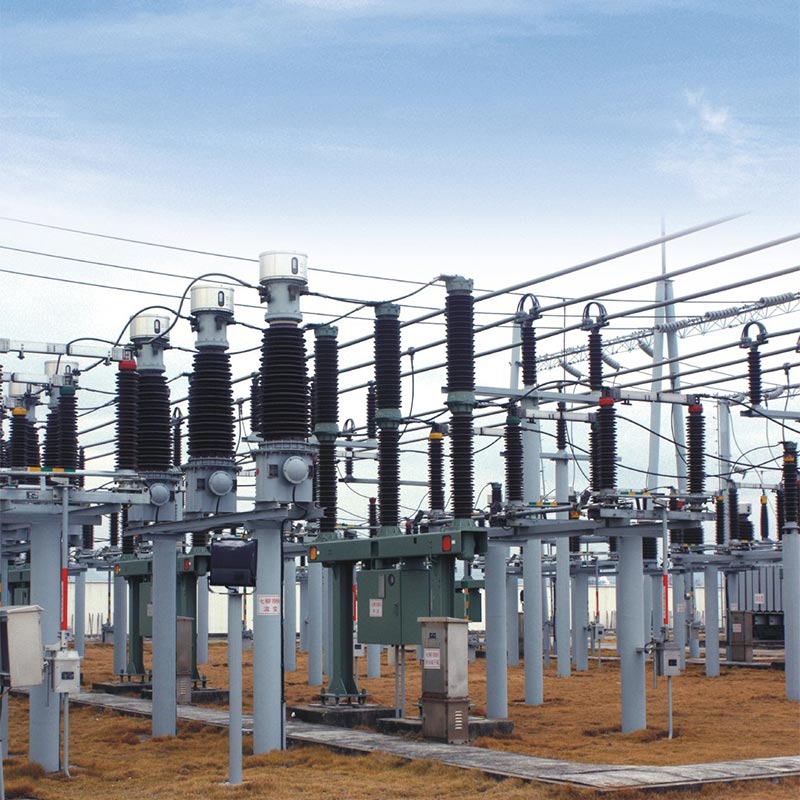

W roku 2023 zastosowano rozłącznik Usune LW36-126 typu 110kV SF6 (3150A) w podstacji koncentracyjnej 220kV w prowincji Gansu, dostarczanie energii do okolicznych obszarów miejskich, parków przemysłowych i nowych elektrowni energetycznych. W ciągu 18 miesięcy od jego działanie: skutecznie przerwał 7 zwarć przy precyzyjnym działaniu i zerowej awaryjności; the Ciśnienie SF6 jest stabilne, w badaniach kwartalnych nie wykryto żadnych wycieków; wzrost temperatury podczas pracy z pełnym obciążeniem spełnia normy, spełniające wymagania pracy wysokoprądowej.
W 2024 roku morska farma wiatrowa o mocy 200 MW w prowincji Jiangsu wybrała rozdzielnicę Usune 110 kV SF6 (2000 A). W obliczu w środowiskach o dużej mgle solnej, wysokiej wilgotności i częstych tajfunach sprzęt działał stabilnie i wykazał doskonałą odporność na korozję i zanieczyszczenia. Niezawodnie umożliwia częste sieciowanie przełączanie/odłączanie turbin wiatrowych. W porównaniu do sprzętu importowanego koszty projektu zostały obniżone o 25%, a koszty eksploatacji i utrzymania o 40%.
| Przedmiot | Jednostka | Parametry | |
| Napięcie znamionowe | kV | 72.5 | 126 |
| Prąd znamionowy | A | 1250/2500/3150 | 1250/2500/3150 |
| Częstotliwość znamionowa | Hz | 50 | 50 |
| Znamionowy prąd odpadania zwarcia | kA | 31,5/40 | 31,5/40 |
| Znamionowy prąd zwarciowy i prąd zamknięcia (szczyt) | kA | 80/100 | 80/100 |
| Znamionowy krótkotrwały prąd wytrzymywany | kA | 31,5/40 | 31,5/40 |
| Znamionowe napięcie wytrzymywane o wartości szczytowej | kA | 80 | 80/100 |
| Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (1 min) | kV | Do ziemi: 160 Odstęp między pęknięciami: 202 | Do ziemi: 230 Rozstaw pęknięć: 230+73 |
| Znamionowe napięcie wytrzymywane impulsu piorunowego (1 min) | kV | Do ziemi: 350 Odstęp między pęknięciami: 410 | Do ziemi: 550 Rozstaw pęknięć: 550+103 |
| Znamionowy czas wytrzymywania zwarcia | s | 4 | 4 |
| Znamionowy prąd wyłączający | kA | 8 | 10 |
| Prąd wyłączający zwarcie bliskiej odległości | kA | 90% Ik, 75% Ik | 90% Ik, 75% Ik |
| Znamionowy prąd włączenia i wyłączenia ładowania obwodu | A | 10 | 31.5 |
| Znamionowa sekwencja działania | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Ciśnienie gazu SF6 (ciśnienie stołowe 20 ℃) | MPa | 0.5 | 0.6 |
| Żywotność mechaniczna | Czasy | 6000-10000 | 6000-10000 |
W normalnych warunkach pracy cykl konserwacji wynosi 10 lat. Podstawowe elementy kontroli obejmują ciśnienie SF6 i czystość, mechaniczne właściwości eksploatacyjne, właściwości izolacyjne i elementy złączne. Usuu zapewnia całe życie wsparcie techniczne i wskazówki dotyczące konserwacji.
Model standardowy nadaje się do pracy na wysokościach ≤3000 m i temperaturach ≥-30 ℃. Na wyższe lub niższe wysokości temperatur, Usune oferuje rozwiązania dostosowane do indywidualnych potrzeb, zapewniające stabilną pracę poprzez optymalizację ciśnienia powietrza, wykorzystanie materiałów odpornych na niskie temperatury i poprawiających izolację.
Jako profesjonalny zakład produkcyjny Usune wdraża ścisłą kontrolę jakości, obejmującą kontrolę surowców, testowanie półproduktów i testowanie pełnego obciążenia przed wysyłką. Kompleksowy system zarządzania produkcją gwarantuje terminowość dostaw, a każdy produkt posiada protokół z badań oraz certyfikat jakości.
1. Miejskie i wiejskie sieci elektroenergetyczne: linia podstacji 110kV i zabezpieczenie transformatora.
2. Nowy sektor energetyki: Elektrownie wiatrowe, fotowoltaiczne i hydroelektrownie.
3. Przedsiębiorstwa przemysłowe i wydobywcze: Duże jednostki energochłonne, takie jak przemysł naftowy, chemiczny i metalurgiczny
branże.
4. Infrastruktura: Systemy zasilania kolei, metra, lotnisk i centrów danych.
Przełącznik Usune 110kV SF6 2000a 3150a łączy w sobie zaawansowaną technologię, niezawodną jakość i wysoką opłacalność. Opierając się na silnych siłach technicznych i kompleksowym systemie usług, zapewnia bezpieczeństwo i stabilne urządzenia zasilające dla klientów na całym świecie.
