Panel średniego napięcia Vcb nadaje się do elektrowni, podstacji, obiektów przemysłowych, przedsiębiorstw górniczych, budynki komercyjne i inne projekty dystrybucji średniego napięcia w pomieszczeniach. Usune produkuje sprzęt zgodnie z obowiązującymi normami IEC i GB i działa w ramach zarządzania ISO 9001, ISO 14001 i ISO 45001 systemów, z certyfikatem CE dostępnym dla wymagań rynku międzynarodowego.

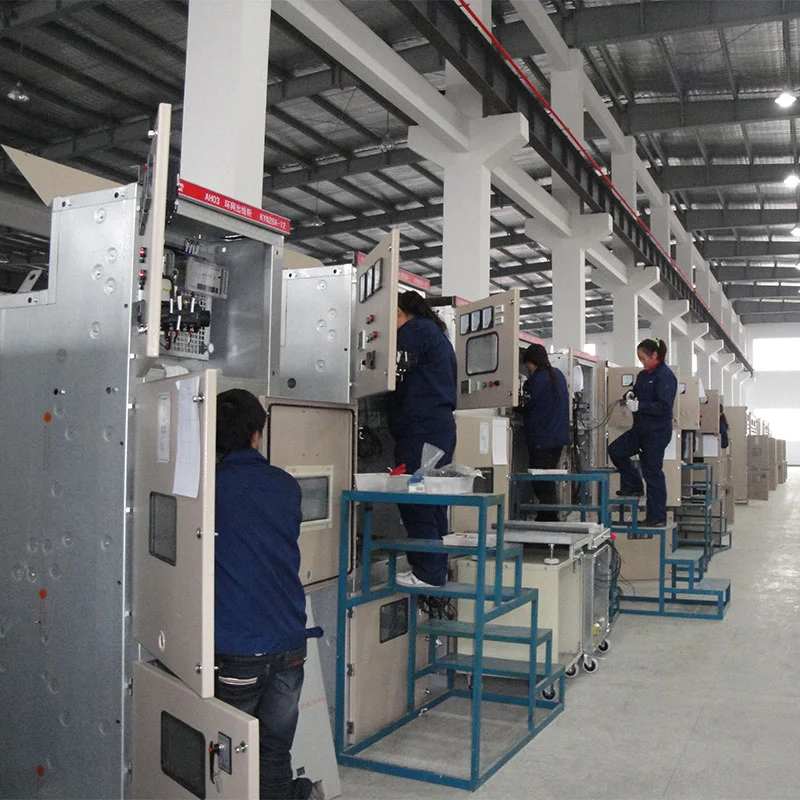

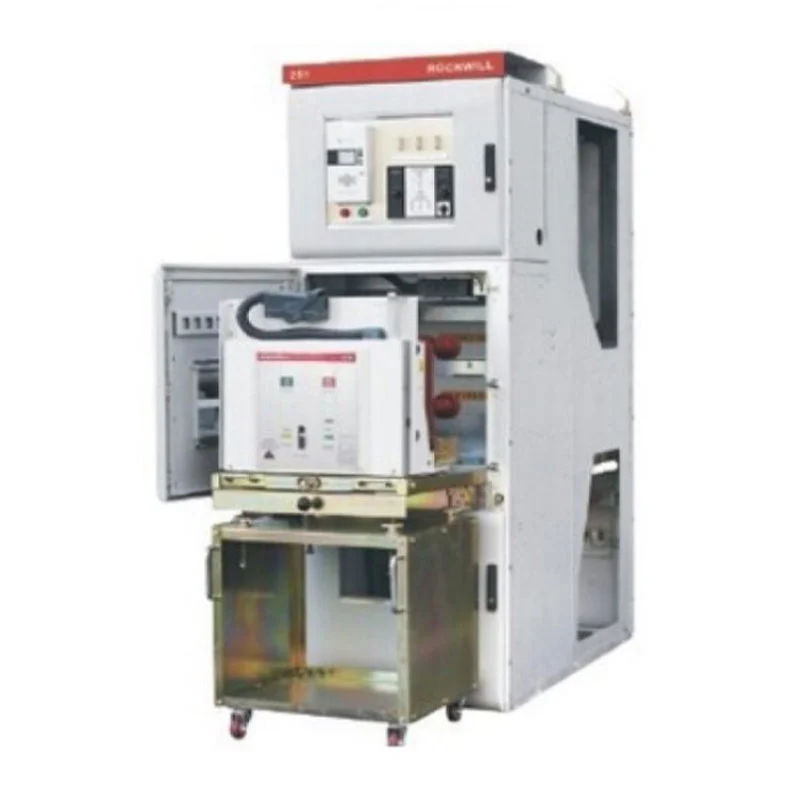

Główną cechą tej rozdzielnicy jest wysuwany wyłącznik próżniowy. Zamiast na stałe mocując wyłącznik wewnątrz szafy, wyłącznik montowany jest na ruchomym wózku, który można przesuwać pomiędzy pozycjami serwisowymi, testowymi i izolowanymi zgodnie z procedurą operacyjną.
Taka konstrukcja zapewnia praktyczne korzyści podczas kontroli, wymiany i rozwiązywania problemów. Wyłącznik automatyczny wózki, wózki PT i wózki izolacyjne można skonfigurować zgodnie ze schematem elektrycznym, natomiast wysuwana konstrukcja umożliwia personelowi konserwacyjnemu dostęp do odpowiedniego sprzętu bez demontażu kompletna szafka.
Do podstacji i przemysłowych systemów dystrybucyjnych, gdzie konieczna jest planowa konserwacja i wymiana sprzętu wydajnie zakończona, konstrukcja wyjmowana może uprościć operacje serwisowe i skrócić czas wymagany do interwencja sprzętowa.
Bezpieczna eksploatacja jest kluczowym czynnikiem branym pod uwagę przy zakupie rozdzielnic średniego napięcia ze względu na nieprawidłowe sekwencje przełączania może spowodować poważne zagrożenie elektryczne. Seria KYN28 zawiera mechaniczny system blokad z pięcioma zabezpieczeniami zaprojektowane w celu ograniczenia nieprawidłowych procedur operacyjnych.
Konstrukcja blokady zapobiega nieprawidłowemu działaniu wyłącznika, zapobiega wciąganiu lub wpychaniu wózka pod ziemię obciążenia, zapobiega zamknięciu uziemnika, gdy obwód jest pod napięciem, zapobiega zaistnieniu obwodu pod napięciem, gdy uziemnik jest zamknięty i zapobiega przypadkowemu wejściu personelu do przedziałów pod napięciem.
Ten mechaniczny układ blokujący zapewnia dodatkową fizyczną barierę bezpieczeństwa podczas przełączania i czynności konserwacyjnych, pomagając operatorom w przestrzeganiu prawidłowej sekwencji operacyjnej.

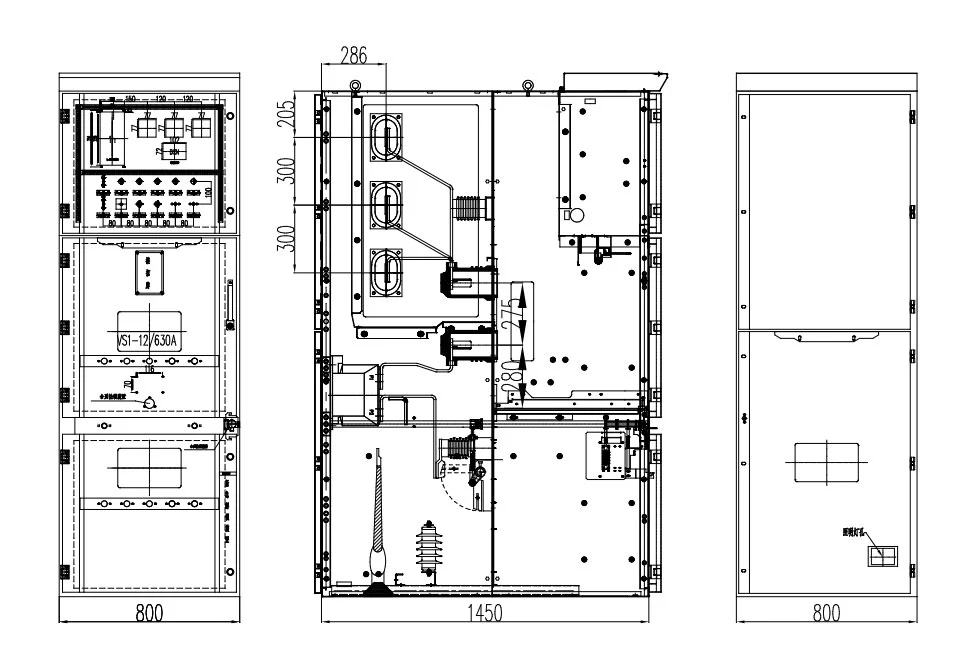

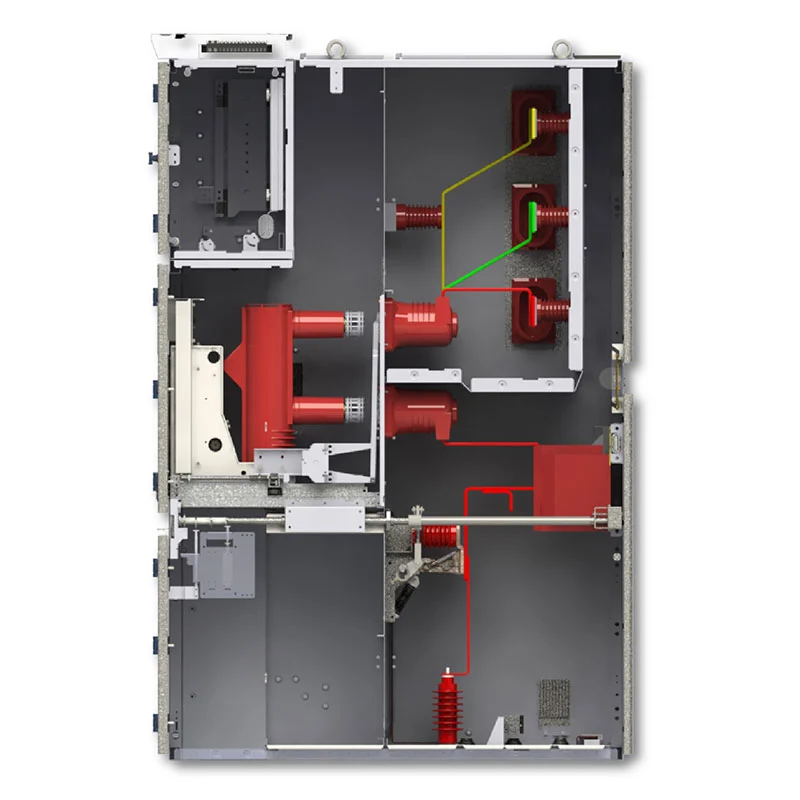

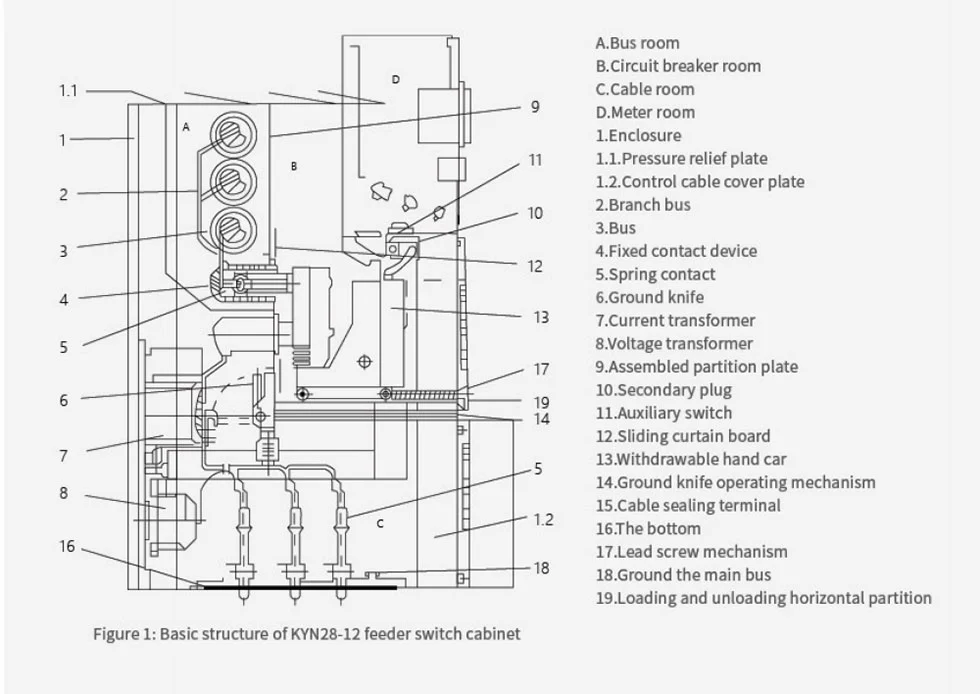

Panel średniego napięcia Vcb ma wewnętrzną konstrukcję z metalowymi przegrodami, która oddziela główną instalację elektryczną sekcje. Przedział wyłącznikowy, przedział szyn zbiorczych, przedział kablowy, przedział przyrządów i sterownic oraz sekcja nadmiarowa ciśnienia są rozmieszczone niezależnie.
Ta podzielona na przedziały konstrukcja pomaga ograniczyć rozprzestrzenianie się zwarcia wewnętrznego i oddziela różne elementów elektrycznych podczas kontroli i konserwacji. Ułatwia to również wewnętrzny układ elektryczny zrozumienie dla operatorów i personelu konserwacyjnego.
Zamontowane u góry klapy nadmiarowe ciśnienia zapewniają kontrolowaną ścieżkę uwalniania ciśnienia w przypadku awarii wewnętrznej zwarcie łukowe, pomagając zmniejszyć potencjalny wpływ ciśnienia zwarciowego na personel i otaczający sprzęt.
Szafkę zaprojektowano tak, aby umożliwiała obsługę i konserwację od przodu, co może być przydatne w przypadku pomieszczenia elektrycznego ograniczony dostęp z tyłu. Operatorzy mogą wykonywać rutynowe procedury przełączania i konserwacji z przodu urządzenia urządzenia zgodnie z zatwierdzoną sekwencją działania.
Dostęp od przodu pomaga również uprościć planowanie pomieszczenia na sprzęt i może zmniejszyć przestrzeń wymaganą z tyłu szafka do rutynowych czynności konserwacyjnych. Wbudowaną grzałkę kondensacyjną można skonfigurować do pracy w wilgotnym środowisku aby pomóc zmniejszyć ryzyko związane z kondensacją wewnątrz szafy.
Różne systemy dystrybucji średniego napięcia wymagają różnych funkcji szafy. Sprzęt można skonfigurować jako szafę przychodzącą do odbioru energii z sieci nadrzędnej, szafę odpływową do zasilania linii zasilających lub silników, szafę PT i pomiaru napięcia, szafę pomiarową, szafę sekcjonalizatora magistrali lub izolację szafka.
Ta elastyczność konfiguracji umożliwia rozwój wykonawcom EPC, integratorom systemów elektrycznych i użytkownikom przemysłowym zestawień rozdzielnic zgodnie ze schematem jednokreskowym projektu, zamiast stosować identyczną szafę układ dla każdego zastosowania.
Elektrownie wymagają niezawodnego sprzętu średniego napięcia do odbioru, dystrybucji i sterowania energią elektryczną w układach pomocniczych i rozdzielczych. Wysuwny układ VCB stanowi praktyczne rozwiązanie zabezpieczenie obwodów i przełączanie, umożliwiając jednocześnie zespołom konserwacyjnym usunięcie lub wymianę wózka wyłącznika, gdy wymagane.
W podstacjach rozdzielnicę można skonfigurować pod kątem zasilania, obwodów odpływowych, sekcjonowania magistrali, napięcia pomiaru i innych funkcji dystrybucji. Pomaga w tym konstrukcja przedziałów i pięciostopniowy system blokowania wspierają bezpieczne procedury przełączania i konserwacji.
Fabryki i obiekty przemysłowe często obsługują wiele silników, transformatorów, linii produkcyjnych i urządzeń pomocniczych systemy elektryczne. Sprzęt można skonfigurować pod kątem różnych wymagań dotyczących ochrony podajnika i silnika, zapewnienie scentralizowanego przełączania i dystrybucji średniego napięcia w obrębie zakładu.
Obiekty górnicze wymagają niezawodnej dystrybucji energii elektrycznej dla silników, pomp, systemów wentylacyjnych i przetwarzania sprzętu i ładunków pomocniczych. Konstrukcja pokryta metalem i układ wysuwnych wyłączników zapewniają: praktyczna konfiguracja do wewnętrznych systemów dystrybucji średniego napięcia.
Duże budynki komercyjne i wieżowce mogą wymagać sprzętu wejściowego i dystrybucyjnego średniego napięcia w wydzielonych pomieszczeniach elektrycznych. Obsługa i konserwacja od przodu mogą pomóc uprościć planowanie pomieszczenia ze sprzętem gdzie przestrzeń montażowa jest ograniczona.
Panel średniego napięcia Vcb jest dostępny dla różnych wymagań dotyczących dystrybucji średniego napięcia. Główny techniczny parametry obejmują:
| Przedmiot | Specyfikacja |
| Napięcie znamionowe | 3,6 kV, 7,2 kV, 12 kV |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Prąd znamionowy | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Znamionowy prąd zwarciowy | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Znamionowy krótkotrwały prąd wytrzymywany | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopień ochrony | Obudowa zewnętrzna IP4X, przedziały wewnętrzne IP2X |
| Temperatura otoczenia | -15°C do +40°C |
| Wysokość | ≤1000 m, obniżone dla większych wysokości |
| Instalacja | Wnętrz |
Należy podać rzeczywiste napięcie znamionowe, prąd, zdolność zwarciową, rozmieszczenie szaf i inne parametry techniczne należy potwierdzić zgodnie ze schematem jednokreskowym projektu i specyfikacją klienta.
Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń w zakresie temperatur otoczenia od -15°C do +40°C. Codzienne średnia wilgotność względna nie powinna przekraczać 95%, natomiast średnia miesięczna nie powinna przekraczać 90%.
Środowisko instalacji nie powinno być wolne od gazów wybuchowych lub żrących, pyłu przewodzącego i silnych wibracji. W przypadku instalacji wykraczających poza standardowe warunki serwisowe, wymagania techniczne należy potwierdzić z Usune przed produkcją, aby można było ocenić odpowiednią konfigurację.
Usune ma ponad 14-letnie doświadczenie w branży sprzętu elektrycznego i utrzymuje doświadczony zespół badawczo-rozwojowy potrafi opracować konfiguracje sprzętu zgodnie z wymaganiami specyficznymi dla projektu.
Kontrola jakości obejmuje komponenty, montaż, parametry elektryczne i produkty gotowe. Rutynowe badania są przeprowadzane przed opuszczeniem fabryki przez sprzęt w celu sprawdzenia działania produktu i zapewnienia, że dostarczona rozdzielnica jest sprawna spełnia ustalone wymagania techniczne.
Różne projekty mogą wymagać różnych wartości znamionowych prądu, kombinacji szaf, rozwiązań zabezpieczających i sterowania funkcje. Usune zapewnia wsparcie w zakresie komunikacji inżynieryjnej i konfiguracji w oparciu o schematy jednokreskowe klienta i specyfikacje techniczne.
W przypadku konfiguracji standardowych Usune może zapewnić okres produkcji wynoszący około 15–20 dni po potwierdzeniu i płatności, przy czym rzeczywisty czas realizacji uzależniony jest od konfiguracji i wielkości zamówienia.
Usune przechowuje raporty z testów produktów i odpowiednią dokumentację techniczną w celu wsparcia kontroli klienta i projektu procedury zatwierdzania i kwalifikacji dostawców.
Sprzęt ten został wykorzystany w ramach projektu wystrzelenia rakiety kosmicznej Cas, w którym zastosowano instalację elektryczną średniego napięcia w przypadku specjalistycznej infrastruktury lotniczej wymagany był sprzęt dystrybucyjny.
Obiekty do wystrzeliwania rakiet zawierają krytyczne obciążenia elektryczne i systemy pomocnicze, które wymagają niezawodnej mocy procedury dystrybucji i kontrolowanego przełączania. W tego typu projektach wymagana jest konfiguracja rozdzielnicy należy wziąć pod uwagę nie tylko pojemność elektryczną, ale także bezpieczeństwo operacyjne, izolację usterek, dostęp konserwacyjny i integrację sprzętu w całym systemie dystrybucji energii.
Wysuwana konstrukcja wyłącznika próżniowego i pięciostopniowy system blokady mechanicznej zapewniają odpowiednie konfiguracja do kontrolowanych operacji przełączania i konserwacji. Dalej podzielona na przedziały konstrukcja szafki obsługuje separację pomiędzy wyłącznikiem, szyną zbiorczą, kablem i sekcjami sterującymi.
Referencja projektu pokazuje możliwość zastosowania technologii rozdzielnic średniego napięcia firmy Usune w zastosowaniach specjalistycznych infrastrukturę, w której niezawodność dystrybucji energii elektrycznej i bezpieczeństwo operacyjne są ważnymi kwestiami inżynieryjnymi rozważania.
Produkt wyprodukowano w oparciu o obowiązujące wymagania IEC i GB dotyczące rozdzielnic średniego napięcia sprzęt elektryczny. Usune działa zgodnie z Systemem Zarządzania Jakością ISO 9001, ISO 14001 Environmental System Zarządzania oraz System Zarządzania Bezpieczeństwem i Higieną Pracy ISO 45001.
Produkt jest również dostępny z certyfikatem CE dla odpowiednich rynków międzynarodowych. Raporty z testów i techniczne Dokumentacja może zostać dostarczona zgodnie z projektem i wymaganiami klienta.
Konfiguracja standardowa obejmuje zastosowania 3,6 kV, 7,2 kV i 12 kV. W przypadku konkretnego projektu napięcie znamionowe i parametry izolacji należy potwierdzić zgodnie z wymaganiami instalacji elektrycznej.
Wysuwany wózek umożliwia przemieszczanie wyłącznika próżniowego pomiędzy położeniem roboczym a położeniem izolowanym. To sprawia, że inspekcja, testowanie, wymiana i konserwacja są wygodniejsze niż wyłącznik zamontowany na stałe układ.
System pięciu zabezpieczeń to mechaniczna blokada bezpieczeństwa zaprojektowana w celu zapobiegania nieprawidłowym sekwencjom działania. To pomaga zapobiegać nieprawidłowej pracy wyłącznika, ruchowi wózka pod obciążeniem, nieprawidłowej obsłudze uziemnika, zasilaniu uziemionego obwodu i przypadkowy dostęp do przedziałów pod napięciem.
Tak. Rozdzielnicę można zaaranżować jako szafy wejściowe, odpływowe, PT, pomiarowe, sekcjonalizatory magistrali lub szafy izolacyjne zgodnie z konfiguracją elektryczną projektu.
Tak. Usune obsługuje wymagania OEM, takie jak logo klientów, nazwy firm i konfiguracje specyficzne dla projektu, pod warunkiem potwierdzenia technicznego i produkcyjnego.
W przypadku konfiguracji standardowych typowy okres produkcji wynosi około 15–20 dni po dokonaniu płatności i technicznym potwierdzenie. Rzeczywisty czas realizacji zależy od konfiguracji produktu, ilości i wymagań projektu.
Usune przeprowadza kontrolę jakości od komponentów po montaż końcowy i wykonuje rutynowe testy przed wysyłką. Odpowiednie raporty z testów mogą być dostarczone zgodnie z wymaganiami klienta i projektu.
Standardowy okres gwarancji wynosi 12 miesięcy od daty wysyłki, z zastrzeżeniem uzgodnionych warunków sprzedażowych i technicznych warunki.
Jeśli pozyskujesz panel Vcb średniego napięcia dla elektrowni, podstacji, obiektu przemysłowego, projektu górniczego, budynku komercyjnego lub specjalistycznego projektu infrastrukturalnego, Usune może zapewnić wsparcie konfiguracyjne w oparciu o Twój wymagania elektryczne.
Prześlij schemat jednokreskowy, napięcie znamionowe, prąd znamionowy, poziom zwarcia, liczbę szafek i wymagane informacje funkcje do Usune w celu oceny technicznej i wyceny.
