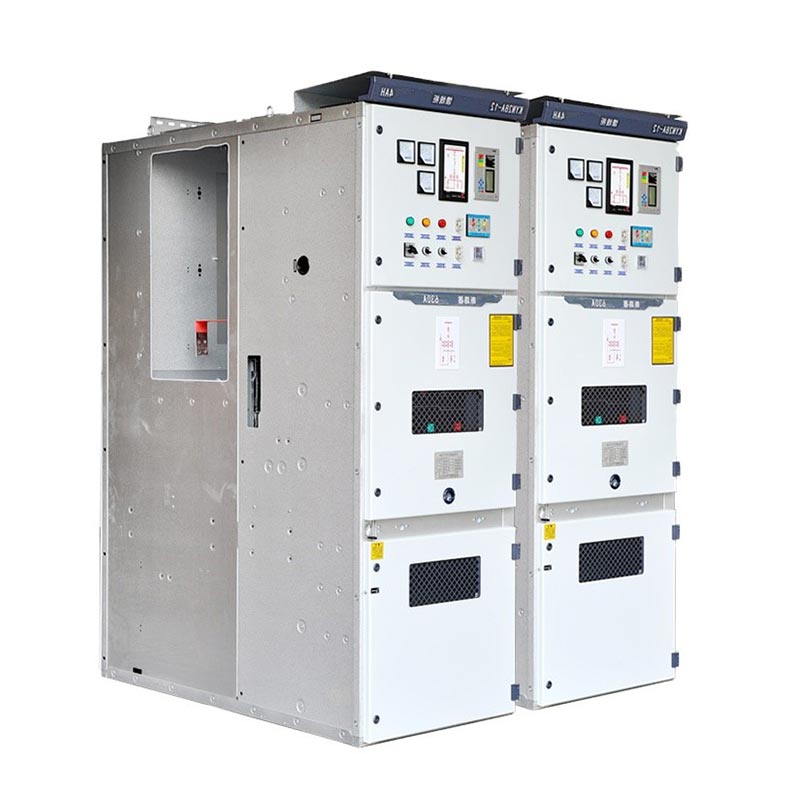

Rozdzielnica Usune Kyn28 6kV to rozdzielnica wewnętrzna prądu przemiennego z wysuwną opancerzoną osłoną metalową, odpowiednia dla 3,6 kV ~ 12 kV poziomów napięcia, trójfazowych systemów zasilania prądem przemiennym 50/60 Hz i jest podstawowym urządzeniem sterującym i zabezpieczającym w systemie zasilania proces transmisji i dystrybucji. To urządzenie zostało opracowane i wyprodukowane niezależnie przez firmę Zhejiang Usune Electric produkt integruje zaawansowane koncepcje projektowe i dojrzałe procesy produkcyjne, równoważąc bezpieczeństwo, niezawodność i praktyczność. Spełnia potrzeby dystrybucji mocy systemów z pojedynczą szyną zbiorczą i segmentowymi systemami z pojedynczą szyną zbiorczą, osiągając dużą skalę zastosowanie w energetyce, metalurgii, przemyśle chemicznym i budownictwie, przyczyniając się do bezpieczeństwa i wydajności działanie globalnych systemów elektroenergetycznych ze stabilną wydajnością.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Podstawowe parametry techniczne

Projekt konstrukcyjny i podstawowe cechy

1. Zdejmowana konstrukcja modułowa

Zainstalowano rdzeń rozdzielnicy Kyn28 6kV, wyłącznik próżniowy (kompatybilny z VS1, VD4 itp.). na mobilnym wózku. Do rutynowej konserwacji, testowania lub wymiany potrzebny jest wyłącznie wózek z wyłącznikiem demontowane do pracy, bez konieczności odłączania zasilania całej szafy, co znacznie skraca czas konserwacji i ograniczenie skutków przerw w dostawie prądu. Wózek jest uniwersalny i można go szybko wymienić, usprawniając system efektywność działania i konserwacji.

2. Struktura z przedziałami pokryta metalem

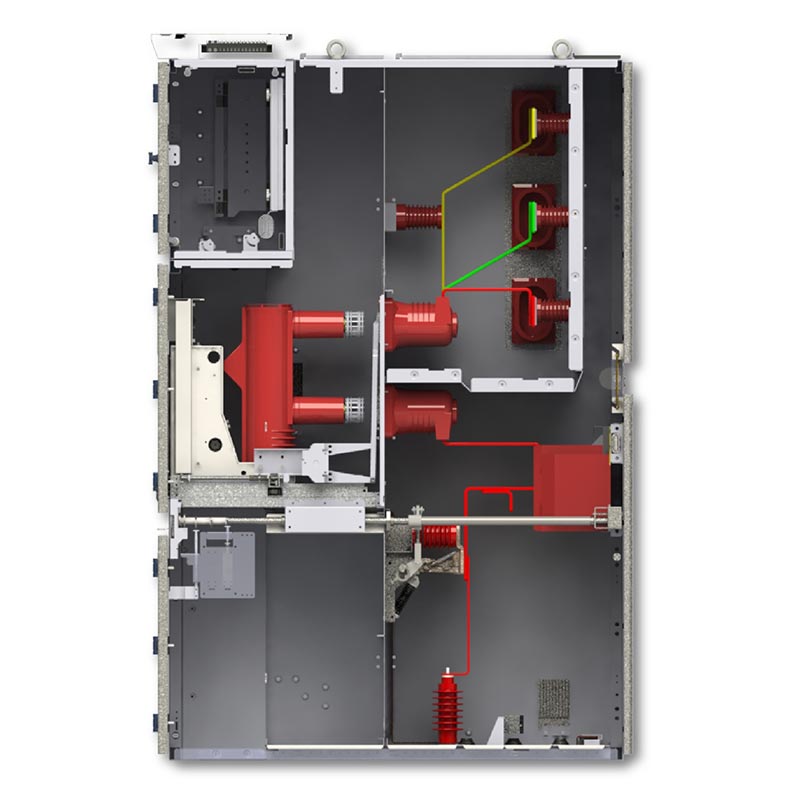

Szafa rozdzielnicy Kyn28 6kV jest podzielona na cztery niezależne przedziały metalowymi przegrodami: szyną zbiorczą przedział wyłącznika, przedział kablowy i przedział przyrządów niskiego napięcia. Każdy elementy pod napięciem przedziału są całkowicie odizolowane, skutecznie zapobiegając rozprzestrzenianiu się międzyfazowych i zwarć międzyfazowych, unikając awarii kaskadowych, zmniejszając ryzyko porażenia prądem podczas konserwacji i zwiększania bezpieczeństwa pracy urządzeń.

3. Kompleksowa ochrona przed blokowaniem z pięcioma zabezpieczeniami

Wyposażony w mechaniczny i elektryczny podwójny pięciostopniowy system blokowania, eliminujący nieprawidłowe działanie źródło:

- Zapobiega przypadkowemu otwarciu lub zamknięciu wyłączników;

- Zapobiega pchaniu/zdejmowaniu wózka wyłącznika pod obciążeniem;

- Zapobiega zamknięciu uziemnika, gdy jest on pod napięciem;

- Zapobiega przypadkowemu włączeniu zasilania, gdy uziemnik jest zamknięty;

- Zapobiega przypadkowemu wejściu do przedziału pod napięciem.

4. Kompaktowy, wydajny i łatwy w rozbudowie

Szafka posiada zwartą konstrukcję, co pozwala zaoszczędzić przestrzeń montażową. Jego modułowa konstrukcja pozwala na elastyczne łączenie oraz rozszerzanie typów szaf w celu zaspokojenia potrzeb rozbudowy systemu dystrybucji energii. Łatwo się dostosowuje różne architektury systemów, takie jak systemy z pojedynczą szyną zbiorczą i systemy segmentowe z pojedynczą szyną zbiorczą, ułatwiające przyszłość aktualizacje i integracje systemów.

Obowiązujące warunki środowiskowe

1. Temperatura otoczenia: -10 ℃ ~ +40 ℃

2. Wysokość: ≤1000 m (dostępne są projekty niestandardowe dla obszarów położonych na dużych wysokościach powyżej 1000 m)

3. Wilgotność powietrza: średnia dzienna wilgotność względna ≤95%, średnia miesięczna wilgotność względna ≤90% (bez kondensacji)

4. Otaczające środowisko: Żadnych żrących lub wybuchowych gazów, żadnych dużych ilości pyłu ani substancji łatwopalnych lub wybuchowych mediów

Typowe scenariusze zastosowań

1. Systemy pomocnicze elektrowni: używane do odbioru, dystrybucji i ochrony energii elektrowni, zapewniając stabilność zasilanie urządzeń pomocniczych generatora;

2. Dystrybucja energii w przedsiębiorstwach przemysłowych i górniczych: Nadaje się do scenariuszy przemysłowych o dużym obciążeniu, takich jak górnictwo, metalurgii i przemyśle chemicznym, spełniające wymagania w zakresie kontroli zasilania i ochrony przed przeciążeniem/zwarciem sprzęt dużej mocy;

3. Budynki komercyjne i wysokościowe: stosowane w podstacjach dużych centrów handlowych, biurowców, hoteli itp., osiągnięcie bezpiecznej dystrybucji i wyrafinowanego zarządzania energią w budynku;

4. Podstacje publiczne: Jako podstawowe urządzenia do dystrybucji energii średniego napięcia w podstacjach miejskich i przemysłowych, zapewnienie stabilnej pracy regionalnej sieci elektroenergetycznej.

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku: Projekt dystrybucji energii dla linii produkcyjnej walcowni dużej grupy stalowej w prowincji Jiangsu

Tło projektu: Istniejąca rozdzielnica w warsztacie walcowni grupy stalowej szybko się starzała nieprawidłowe działanie, mające wpływ na ciągłą pracę linii produkcyjnej. Wysoka niezawodność średniego napięcia konieczna była wymiana rozdzielnicy.

Rozwiązanie: Wybrano 28 rozdzielnic Usune KYN28-6KV, kompatybilnych z systemem dystrybucji energii 10kV, prąd znamionowy 1600A i krótkotrwały prąd wytrzymywany 31,5kA (4s), skonfigurowany z obwodem próżniowym VS1 wyłączniki.

Wyniki wdrożenia: W ciągu trzech lat od uruchomienia sprzęt działał bezawaryjnie. The pięciowarstwowy system blokujący skutecznie zapobiega nieprawidłowemu działaniu, a podzielona na przedziały struktura pozwala uniknąć rozprzestrzenianie się usterek. Stabilność zasilania linii produkcyjnej walcowni poprawiła się o 99,9%, redukując roczne straty wynikające z przestojów o ponad 5 milionów juanów, co zasługuje na wysokie uznanie ze strony klienta.

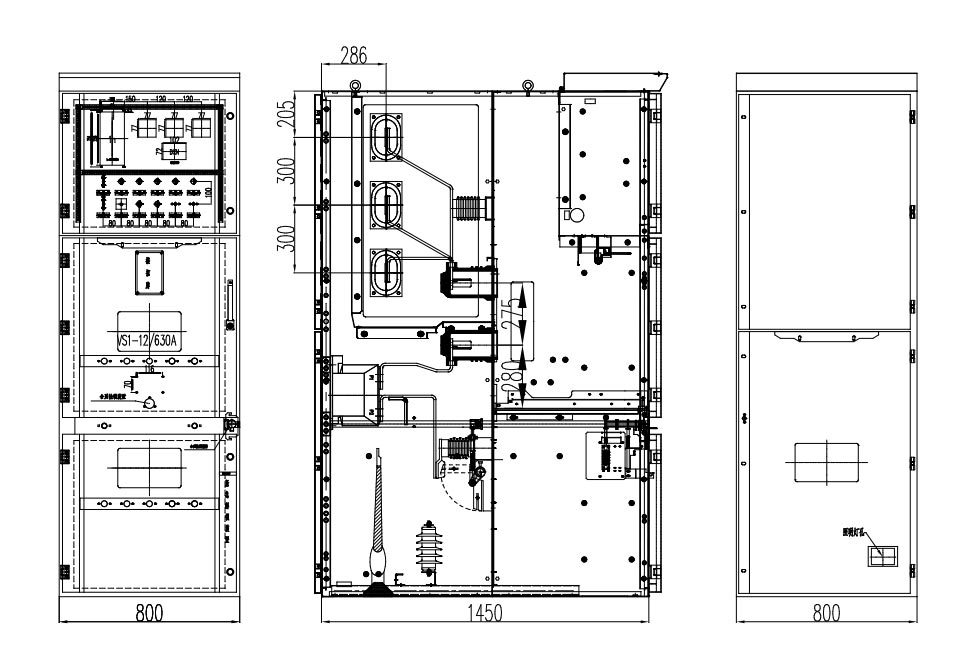

Wymiar zewnętrzny

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są podstawowe zalety rozdzielnicy Kyn28 6 kV w porównaniu z tradycyjną rozdzielnicą stałą?

Odp.: W porównaniu z tradycyjną rozdzielnicą stałą, największą zaletą Usune KYN28-6KV jest jej zdejmowana konstrukcja. Wózek z wyłącznikiem można przesuwać niezależnie, co eliminuje potrzebę wyłączania całej szafy podczas pracy konserwacji, znacznie ograniczając skutki przerw w dostawie prądu. Jednocześnie jego metalowy opancerzony przedział konstrukcja i kompleksowy, pięciostopniowy system blokowania zapewniają zwiększone bezpieczeństwo. Modułowa konstrukcja ułatwia rozbudowę i integrację systemu, dostosowując się do złożonych potrzeb w zakresie dystrybucji energii, co skutkuje niższym ogólnym kosztem koszty utrzymania w całym cyklu życia.

P2: Czy tę rozdzielnicę można dostosować do pracy na dużych wysokościach lub w specjalnych środowiskach? Jaki jest cykl dostosowywania?

O: Tak. W przypadku środowisk położonych na dużych wysokościach > 1000 m Usune zoptymalizuje projekt izolacji i dobór komponentów. Dla środowiska specjalne, takie jak środowiska korozyjne, o wysokiej wilgotności i zapylone, rozwiązania niestandardowe, takie jak można zapewnić powłoki antykorozyjne, ulepszone uszczelnienie i bariery pyłoszczelne. Cykl produkcyjny w standardzie produkty niestandardowe to około 15-20 dni, w zależności od złożoności dostosowania i ilości zamówienia.

P3: Jakie usługi posprzedażowe i wsparcie techniczne świadczy Usune jako producent?

Odp.: Jako fabryka źródłowa Usune świadczy usługi w pełnym cyklu życia: przedsprzedaż obejmuje projekt rozwiązania i parametry dobór i doradztwo techniczne; monitorowanie sprzedaży obejmuje śledzenie postępu produkcji i testy fabryczne współpraca; obsługa posprzedażna obejmuje bezpłatną instalację i uruchomienie, szkolenie operatorów, 1 rok gwarancji na sprzęt, dożywotnie dostawy części zamiennych i usługi serwisowe oraz całodobową globalną reakcję na potrzeby techniczne stabilna praca sprzętu.
