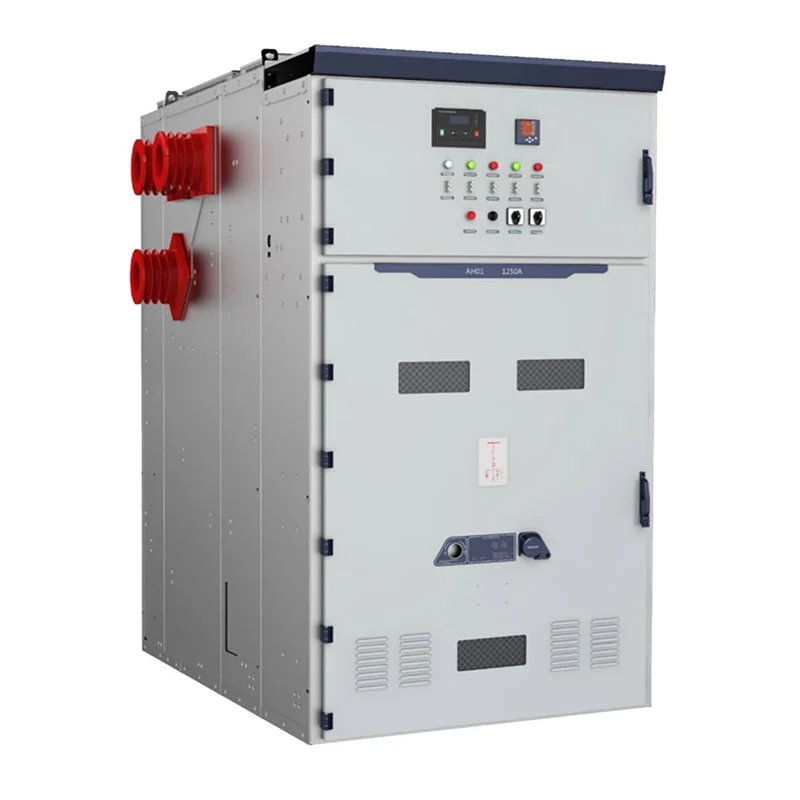

Panel rozdzielnicy wewnętrznej VCB KYN61-40.5 33 kV został opracowany z myślą o projektach wymagających instalacji wewnętrznej wyższego napięcia platforma dystrybucyjna. Jego konfiguracja obejmuje wyjmowany wyłącznik próżniowy w metalowej obudowie konstrukcji, oddzielnych przedziałów elektrycznych, systemów szyn zbiorczych, połączeń kablowych i wtórnego sprzętu sterującego w zintegrowany asortyment rozdzielnic.
Usune działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001. Sprzęt został zaprojektowany wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich rynków.
W przypadku systemów dystrybucyjnych klasy 33 kV i 36 kV dobór rozdzielnicy wymaga czegoś więcej niż tylko dopasowania parametrów znamionowych napięcie. Inżynierowie muszą wziąć pod uwagę poziom izolacji, prąd obciążenia, prąd zwarciowy, konfigurację podajnika i transformator pojemność, połączenie kablowe, koordynacja zabezpieczeń i środowisko instalacji.
Wewnętrzna rozdzielnica VCB KYN61-40.5 33 kV jest przeznaczona do wewnętrznej dystrybucji średniego napięcia, gdzie parametry elektryczne muszą być koordynowane w ramach kompletnego systemu dystrybucji energii.
W porównaniu z zastosowaniami w rozdzielnicach niskiego napięcia, wyższe napięcie systemowe kładzie większy nacisk na izolację koordynacja i wydajność zwarciowa. Usune może skonfigurować sprzęt zgodnie z parametrami elektrycznymi dostarczone przez klienta.

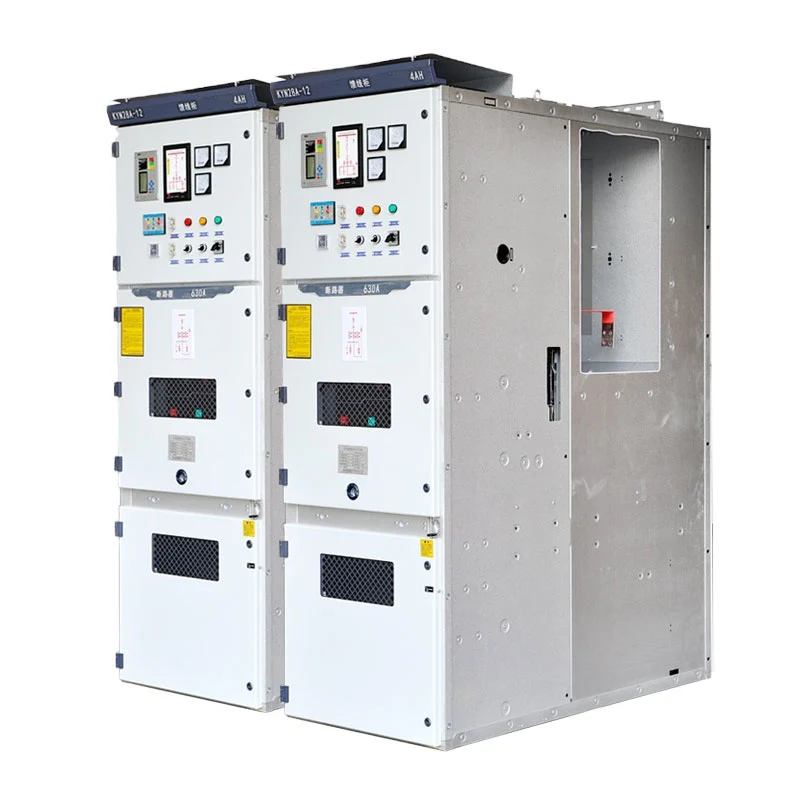

W sprzęcie zastosowano obudowę wykonaną z metalu w celu zorganizowania pierwotnej i wtórnej sekcji elektrycznej. Główny obwód obejmuje wyłącznik próżniowy, połączenia szyn zbiorczych, obszar zakończenia kabla i powiązane uziemienie komponenty.
Urządzenia wtórne mogą być rozmieszczone w celu ochrony, pomiarów, sterowania, wskazań i komunikacji zgodnie z wymaganiami wymagania projektu.
Taka konfiguracja umożliwia zaprojektowanie zestawu rozdzielnic w oparciu o rzeczywistą sieć elektryczną, a nie jej wykorzystanie jeden stały układ szafek do każdego zastosowania.
Przy wyższych poziomach napięcia koordynacja zabezpieczeń staje się ważną częścią projektu systemu. Wyłącznik automatyczny, przekaźnik ochronny, transformator, kabel i urządzenia poprzedzające należy wybrać zgodnie z obliczoną usterką warunki i filozofia ochrony.
Wyłącznik próżniowy pełni główną funkcję przełączania i przerywania. Powiązana ochrona i system sterowania można skonfigurować zgodnie z projektem elektrycznym klienta.
Metalowe przegrody pomiędzy sekcjami funkcjonalnymi pomagają uporządkować wewnętrzny układ elektryczny, jednocześnie odciążając ciśnienie układ zapewnia kontrolowaną ścieżkę rozładowania ciśnienia w przypadku usterki wewnętrznej.
Szafa przychodząca odbiera energię z poprzedzającej sieci elektrycznej i przekazuje ją do szyny zbiorczej rozdzielnicy systemu. Należy określić prąd znamionowy, sprzęt ochronny, wymagania pomiarowe i konfigurację kabla z projektu projektu.
Szafy wychodzące rozprowadzają energię do transformatorów, silników, sprzętu produkcyjnego lub innych dalszych odbiorników. The Wartości znamionowe prądu i ustawienia zabezpieczeń powinny odpowiadać podłączonemu obciążeniu.
Konfiguracje pomiaru PT i napięcia można włączyć tam, gdzie projekt wymaga monitorowania napięcia, funkcje zabezpieczające lub pomiary elektryczne.
Układy podziału na sekcje autobusów mogą podzielić system dystrybucyjny na oddzielne sekcje i obsługiwać instalację elektryczną strategia operacyjna zdefiniowana przez inżyniera projektu.
Można zapewnić konfiguracje pomiarowe do zastosowań wymagających pomiaru energii i parametrów elektrycznych monitorowanie.

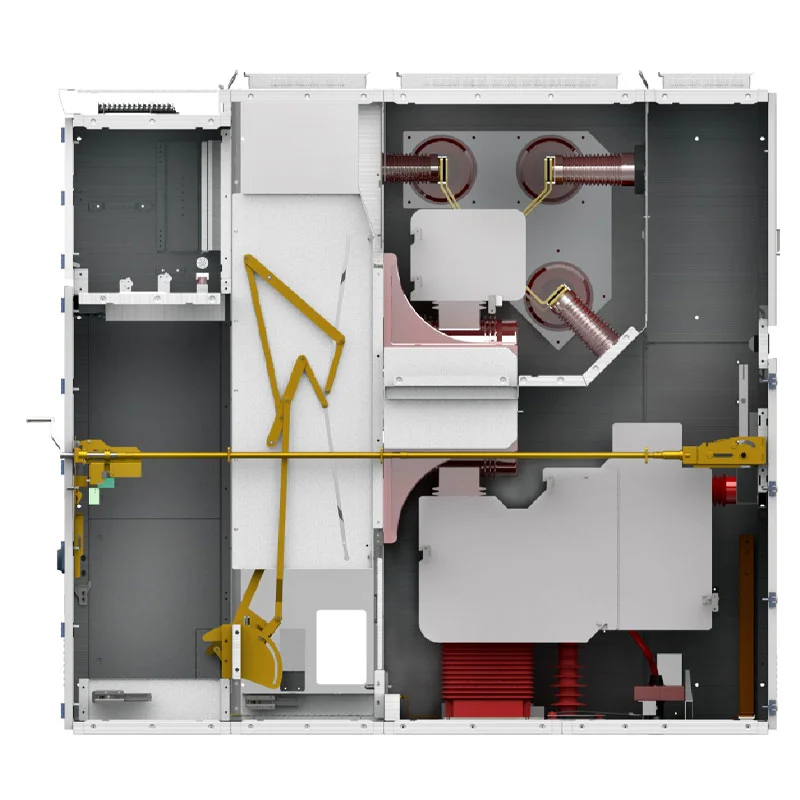

Szafa jest podzielona na określone sekcje elektryczne, w tym przedział wyłącznika, przedział szyn zbiorczych, przedział kablowy i przedział przyrządów/sterowników.
Sekcja wyłącznika mieści wyłącznik próżniowy i jego mechanizm napędowy. Sekcja szyn zbiorczych zapewnia główne połączenie elektryczne pomiędzy szafami, natomiast przedział kablowy zapewnia miejsce na wejścia i wychodzące połączenia kablowe.
Sekcja przyrządów i sterowania zawiera dodatkowe komponenty wymagane do ochrony, pomiarów, sterowania i wskazanie.
Taki układ zapewnia inżynierom przejrzystą architekturę wewnętrzną podczas planowania instalacji, prowadzenia kabli, uruchomienie i konserwacja.
Urządzenie zawiera mechaniczny system blokowania, zaprojektowany w celu ograniczenia nieprawidłowych sekwencji działania.
Mechanizm pięciostopniowy ma na celu zapobieganie nieprawidłowemu działaniu wyłącznika, ruchowi wysuwu urządzenie pod obciążeniem, zamknięcie uziemnika, gdy jest pod napięciem, załączenie obwodu, gdy uziemnik jest włączony pozostaje zamknięty, oraz przypadkowy dostęp do przedziałów pod napięciem.
W konstrukcję szafy wbudowano również zamontowane u góry urządzenie nadmiarowe, które zapewnia kontrolowane ciśnienie zwolnienie w przypadku wystąpienia błędu wewnętrznego.
Panel rozdzielnicy wewnętrznej VCB KYN61-40.5 33 kV można skonfigurować pod kątem zasilania wejściowego, połączeń transformatora, pola odpływowe, dzielenie magistrali, pomiary i pomiar napięcia w podstacjach wewnętrznych.
Elektrownie mogą wykorzystywać rozdzielnicę do dystrybucji pomocniczej średniego napięcia, systemy elektryczne związane z generatorami, podajniki transformatorowe i dystrybucja energii za nimi.
Duże obiekty przemysłowe mogą stosować różne konfiguracje zasilaczy do silników, transformatorów, systemów produkcyjnych, pompy, sprężarki i pomocniczy sprzęt elektryczny.
Operacje wydobywcze z obciążeniami elektrycznymi o większej mocy mogą konfigurować rozdzielnicę wokół podajników transformatorowych, silników, urządzenia wentylacyjne, systemy pomp i zakłady przetwórcze.
Sprzęt nadaje się również do stosowania w specjalistycznej infrastrukturze, w której wymagana jest koordynacja dystrybucji energii elektrycznej z wieloma budynkami, obszarami wyposażenia i systemami pomocniczymi.
Projekt wystrzelenia rakiety Cas-space jest projektem referencyjnym dla zastosowań rozdzielnic średniego napięcia firmy Usune.
Obiekt do wystrzeliwania rakiet obejmuje wyspecjalizowaną infrastrukturę i liczne obciążenia elektryczne rozmieszczone w całym obiekcie różne obszary funkcjonalne. Dlatego system dystrybucji energii wymaga skoordynowanych obwodów wejściowych i zasilaczy ochrona, izolacja galwaniczna, pomiary i sterowanie.
W tym projekcie rozdzielnicę zastosowano jako część instalacji elektrycznej średniego napięcia na obiekcie układ. Projekt wymagał raczej zintegrowania sprzętu elektrycznego z szerszą infrastrukturą traktowane jako niezależna instalacja szafy.
Ta aplikacja demonstruje doświadczenie Usune w dostarczaniu sprzętu dystrybucyjnego średniego napięcia dla specjalistycznych projekty inżynieryjne ze specyficznymi wymaganiami dotyczącymi systemów elektrycznych.
| Przedmiot | Specyfikacja |
| Szereg | KYN61 |
| Napięcie znamionowe | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Prąd znamionowy | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Znamionowy prąd zwarciowy | 25 kA, 31,5 kA, 40 kA, 50 kA |
| Znamionowy krótkotrwały prąd wytrzymywany | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Stopień ochrony | Obudowa zewnętrzna IP4X / przedziały wewnętrzne IP2X |
| Temperatura otoczenia | -15°C do +40°C |
| Wilgotność względna | Średnia dzienna ≤95%; średnia miesięczna ≤90% |
| Wysokość | ≤1000 m, przy obniżeniu wartości znamionowych w przypadku większych wysokości |
| Instalacja | Wnętrz |
| System | Trójfazowy prąd przemienny |
Ostateczną konfigurację elektryczną należy potwierdzić zgodnie z rzeczywistym napięciem, prądem, poziomem usterek, wymagania dotyczące izolacji, schemat ochrony i warunki instalacji.
W przypadku projektu rozdzielnicy klasy 33 kV zamówienie powinno opierać się na kompletnym systemie elektrycznym, a nie na całym systemie elektrycznym sama ilość szafek. Zespół projektowy powinien potwierdzić znamionowe napięcie systemu, ciągły prąd obciążenia, poziom zwarcia, ilość linii zasilających, moc transformatora, układ kabli, wymagania dotyczące ochrony i wymagane funkcje pomiarowe.
W przypadku większych projektów asortyment może obejmować różne funkcje szafek. Przychodzące, wychodzące, PT, liczniki, autobusy sekcjonizator i konfiguracje izolacji można łączyć zgodnie ze schematem elektrycznym jednokreskowym.
Takie podejście pomaga zapobiegać niedopasowaniu rozdzielnicy do podłączonych transformatorów, kabli, urządzeń zabezpieczających, i dalsze obciążenia.
Ostateczny układ szafy można opracować zgodnie z architekturą elektryczną projektu. Różne liczbę obwodów wejściowych i wyjściowych można zestawić w skoordynowany zestaw rozdzielnic.
Typowy system dystrybucji może obejmować kilka szafek wejściowych podłączonych do poprzedzającego źródła zasilania szafy odpływowe zasilające transformatory lub odbiorniki główne oraz dodatkowe szafy PT lub pomiarowe napięcia pomiary i monitorowanie energii.
Tam, gdzie projekt wymaga dwóch źródeł zasilania lub podzielonych sekcji magistrali, można zastosować również funkcje sekcjonowania magistrali włączone do składu.
Ta metoda konfiguracji sprawia, że sprzęt nadaje się zarówno do pojedynczych podstacji, jak i większych wieloszafowych systemy dystrybucji.

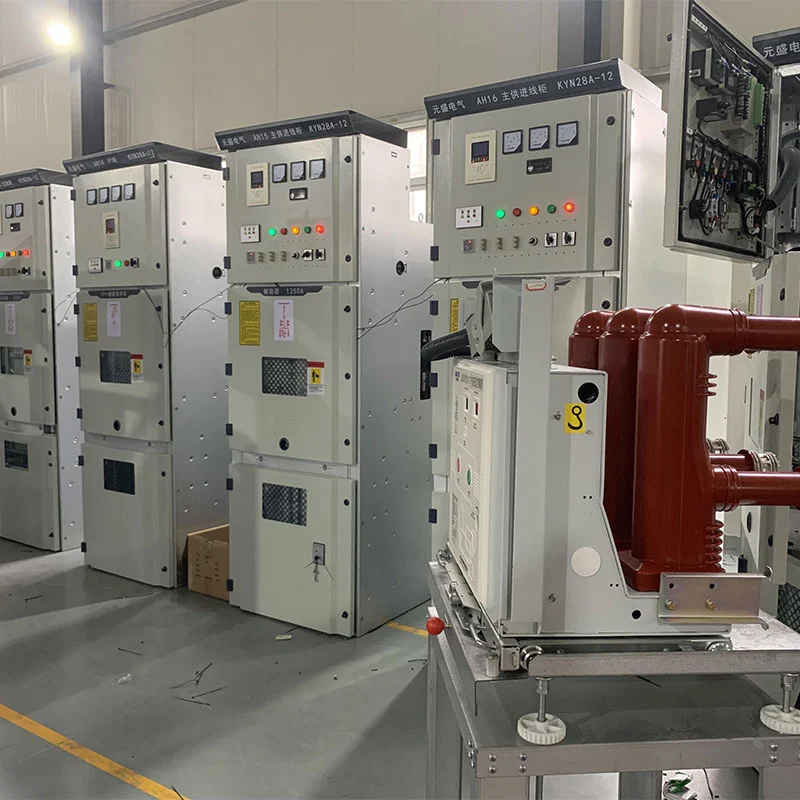

Kompletna rozdzielnica przed dostawą poddawana jest kontroli montażu szafy, połączeń obwodu pierwotnego, okablowanie wtórne, działanie mechaniczne i odpowiednie funkcje elektryczne.
Mechanizm wysuwny, działanie wyłącznika, funkcje blokowania, układ uziemienia i szafa konstrukcje są sprawdzane podczas procesu kontroli produkcji.
Usune może dostarczyć odpowiednie zapisy z inspekcji i dokumentację testową zgodnie z wymaganiami projektu, umożliwiając klientom, wykonawcom EPC i inspektorom zewnętrznym w celu sprawdzenia sprzętu przed wysyłką.
Wartość rozdzielnicy średniego napięcia nie ogranicza się do jej początkowej wartości znamionowej. Dla dużych projekty infrastrukturalne i przemysłowe, sprzęt musi także wspierać zorganizowane, zaplanowane działanie konserwacja, przyszłe zarządzanie obwodami i stabilna integracja z szerszą siecią dystrybucji energii.
Podzielona na przedziały konstrukcja rozdzielnicy wewnętrznej VCB KYN61-40.5 33 kV zapewnia zdefiniowany układ dla urządzeń pierwotnych i wtórnych, natomiast konstrukcja wyłącznika wysuwnego pozwala na montaż jednostki przełączającej przeniesiony do przeglądu i serwisu.
W przypadku obiektów, w których oczekuje się, że dystrybucja energii elektrycznej będzie działać przez wiele lat, ta kombinacja może pomóc w stworzeniu łatwiejszy w zarządzaniu system dystrybucji średniego napięcia i upraszcza przyszłe planowanie konserwacji.
Dostarczona specyfikacja obejmuje konfiguracje 3,6 kV, 7,2 kV, 12 kV, 24 kV i 36 kV. Rzeczywiste napięcie znamionowe należy potwierdzić zgodnie z systemem zasilania klienta.
W dostarczonej specyfikacji wymieniono konfigurację znamionową 36 kV, którą można uwzględnić w przypadku systemów klasy 33 kV do potwierdzenia rzeczywistych wymagań systemowych, poziomu izolacji i obowiązujących norm.
Służy do odbioru, dystrybucji, przełączania, zabezpieczania, pomiaru i sterowania energią średniego napięcia wewnętrzne trójfazowe systemy zasilania prądem przemiennym.
Dostępne konfiguracje obejmują zakres od 630A do 3150A. Właściwą ocenę należy wybrać zgodnie z maksimum ciągłe obciążenie i projekt projektu.
Dostępne wartości znamionowe obejmują 25 kA, 31,5 kA, 40 kA i 50 kA, przy czym odpowiednia wartość jest określona na podstawie obliczonej zwarcia poziom instalacji elektrycznej.
Tak. Usune może konfigurować funkcje przychodzące, wychodzące, PT, pomiarowe, sekcjonalizację magistrali i funkcje izolacji zgodnie z schemat jednokreskowy klienta i wymagania techniczne.
Usune działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001. Produkty zostały zaprojektowane wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich konfiguracji.
Tak. Usune może dostarczyć specyfikacje techniczne, raporty z testów, rysunki i inną dokumentację projektową zgodnie z wymagania klientów i inżynierii.
Konfiguracja standardowa przeznaczona jest do montażu wewnątrz pomieszczeń. Warunki specjalne, takie jak duża wysokość, duża wysokość wilgotność lub nietypowe warunki otoczenia należy potwierdzić przed złożeniem zamówienia.
