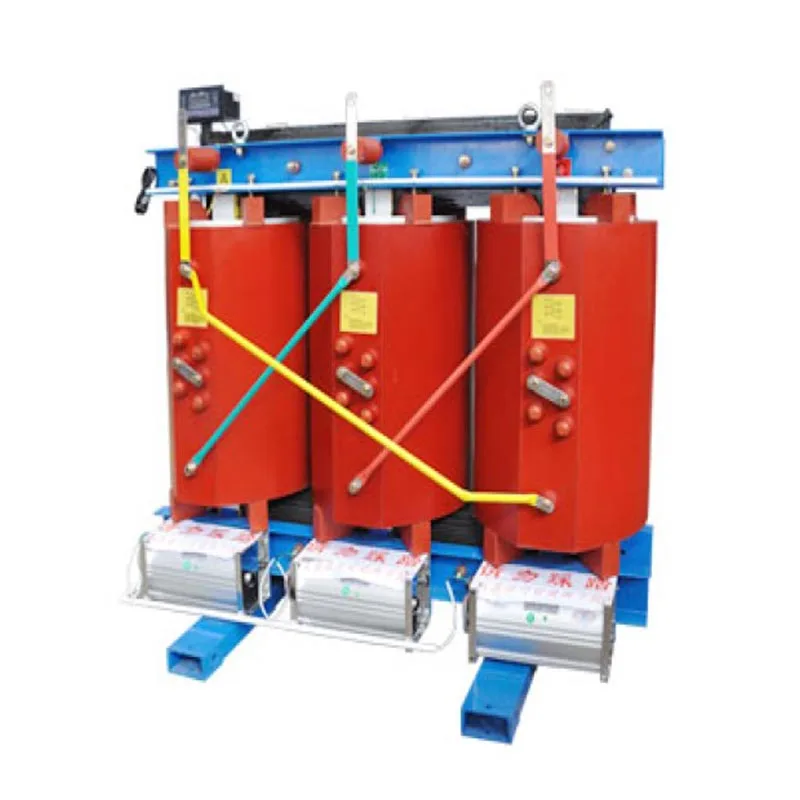

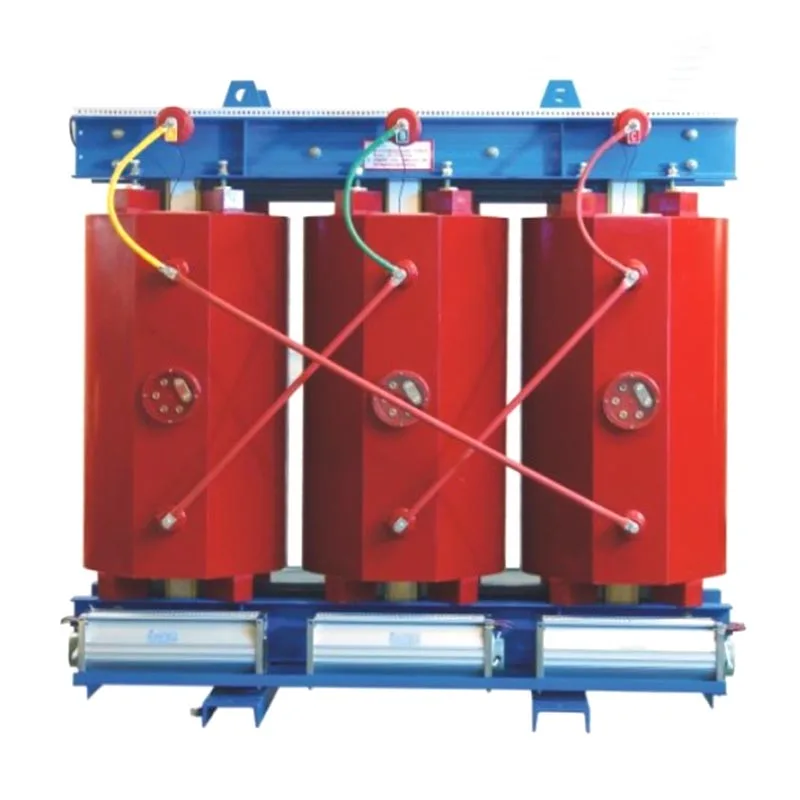

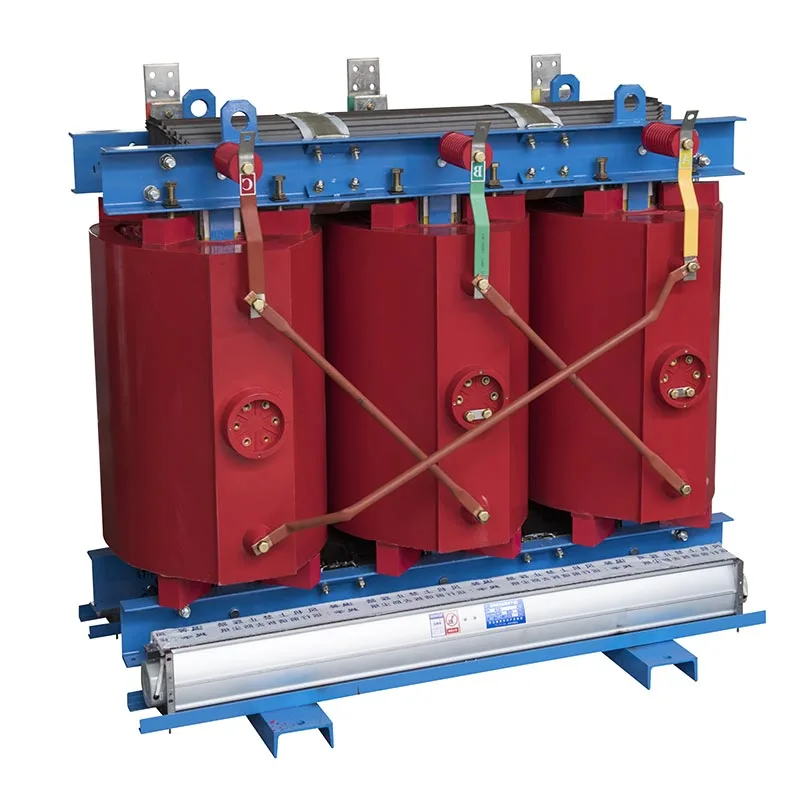

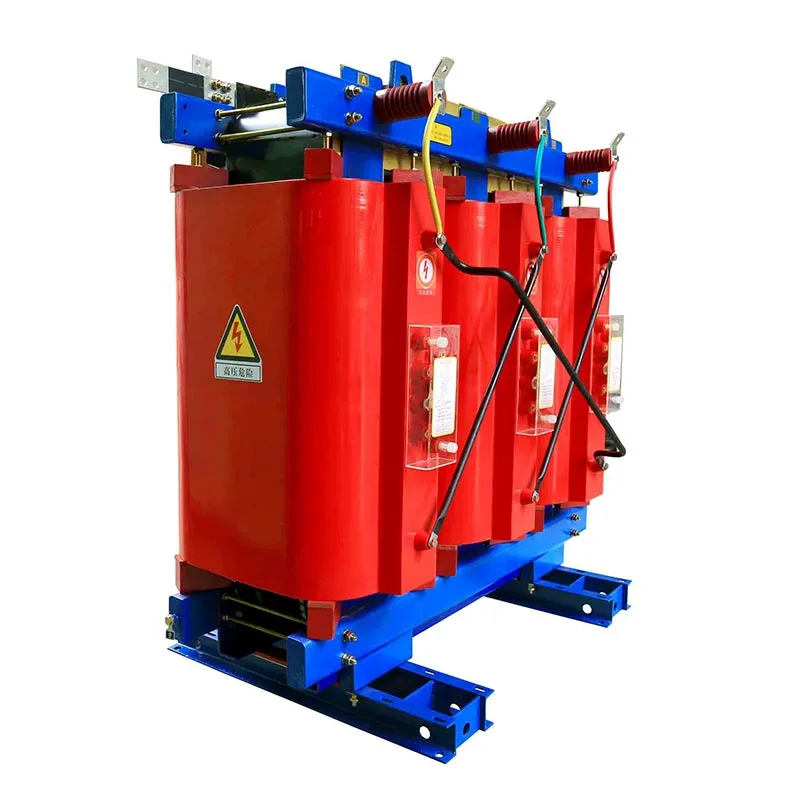

Transformator suchy z żywicy lanej Usune o mocy 500 kVA to bezolejowa jednostka dystrybucji mocy, która wykorzystuje powietrze do chłodzenia i izolacja. Jego uzwojenia są całkowicie zamknięte w żywicy epoksydowej odpornej na wysokie temperatury eliminacja zagrożeń bezpieczeństwa, takich jak wycieki oleju, pożary i eksplozje. Urządzenie charakteryzuje się niskim wyładowaniem niezupełnym, minimalny poziom hałasu i zerowa emisja zanieczyszczeń, co pozwala na długoletnią, bezobsługową pracę. Nadaje się do różnych wymagających zastosowań w pomieszczeniach zamkniętych i jest szeroko stosowany w systemach dystrybucji energii w obiektach komercyjnych budynki, szpitale, szkoły, zakłady przemysłowe i metro.
Transformator suchy z żywicy lanej o mocy 500 kVA nie zawiera oleju izolacyjnego i wykorzystuje klasę H materiały odlewnicze odporne na wysokie temperatury. W nietypowych warunkach nie zapali się, nie wybuchnie ani nie wycieknie oleju jak przeciążenia lub zwarcia. Instalacja wewnątrz pomieszczeń nie wymaga specjalistycznych urządzeń przeciwpożarowych jak np wyrobiska naftowe lub zapory ogniowe, skutecznie redukując koszty inżynierii lądowej i koszty pomocnicze.
Podczas pracy nie ma ryzyka wycieku oleju ani emisji szkodliwych gazów, co zapewnia zgodność z budownictwem ekologicznym i standardy środowiskowe. Można go zainstalować bezpośrednio w zamkniętych przestrzeniach, takich jak szczelne pomieszczenia ze sprzętem szpitalnym czy podziemne komory urządzeń metra – bez konieczności stosowania systemów odzysku olejów odpadowych, oferując doskonałe właściwości zdolność adaptacji do środowiska.
Zoptymalizowane laminowanie rdzenia i symetryczne struktury uzwojeń znacznie redukują wibracje elektromagnetyczne i hałas operacyjny. Proces odlewania próżniowego eliminuje wewnętrzne pęcherzyki uzwojenia, skutecznie kontrolując częściowe wyładowań i zapobiega starzeniu się izolacji, zapewniając w ten sposób stabilną, ciągłą pracę przez ponad 20 lat.
W rdzeniu zastosowano wysokiej jakości stal krzemową o ziarnie zorientowanym, co znacznie zmniejsza straty zarówno w stanie jałowym, jak i obciążeniowym. Zaprojektowany do scenariuszy wymagających ciągłego, całodobowego zasilania, takich jak fabryki i budynki komercyjne znacznie zmniejsza długoterminowe zużycie energii, dostosowując się do światowych standardów oszczędzania energii.
Posiada zintegrowaną konstrukcję wykorzystującą izolację powietrzną i naturalne chłodzenie powietrzem, eliminując potrzebę okresowa wymiana, filtracja lub testowanie oleju izolacyjnego. Rutynowa konserwacja ogranicza się do zwykłego kurzu demontaż i sprawdzenie połączeń terminali, drastycznie zmniejszając koszty robocizny i materiałów związane z bieżącą działalnością operacji i konserwacji.
Działa niezawodnie w temperaturach otoczenia od -20°C do +40°C, na wysokościach do 1000 metrów oraz w wilgotność względna ≤95% (bez kondensacji). Uszczelnione, odlewane uzwojenia są odporne na kurz, wilgoć i łagodną korozję, dzięki czemu urządzenie nadaje się do stosowania w złożonych środowiskach, takich jak przestrzenie podziemne, wilgotne obiekty fabryczne i medyczne pomieszczenia czyste.
W porównaniu do transformatorów olejowych o tej samej mocy, jednostka ta jest mniejsza i lżejsza, a także wymaga mniej miejsca do dystrybucji energii. Łatwość transportu, podnoszenia i montażu na miejscu skutecznie skraca czas budowy harmonogram projektów dotyczących dystrybucji energii.
Transformator suchy z żywicy lanej Usune 500 kVA działa na zasadzie indukcji elektromagnetycznej, osiągając Konwersja napięcia prądu przemiennego i przenoszenie mocy poprzez sprzężenie strumienia magnetycznego pomiędzy uzwojeniem pierwotnym i wtórnym uzwojenia. Podstawowy proces operacyjny wygląda następująco:
1. Prąd przemienny przepływający przez uzwojenie pierwotne wytwarza przemienny strumień magnetyczny w żelazku rdzeń;
2. Zmienny strumień magnetyczny przechodzi przez uzwojenie wtórne, indukując zmienną siłę elektromotoryczną poprzez indukcję elektromagnetyczną;
3. Transformacja napięcia (podwyższanie lub obniżanie) i przenoszenie mocy realizowane są w oparciu o stałą przekładnię zwojów pomiędzy uzwojeniem pierwotnym i wtórnym.
W przeciwieństwie do transformatorów zanurzonych w oleju, jednostka ta opiera się całkowicie na powietrzu jako medium do izolacji i rozpraszania ciepła pomiędzy rdzeniem a uzwojeniami, niezawierające oleju izolacyjnego. Ciepło jest odprowadzane poprzez konwekcję naturalną lub wymuszone chłodzenie powietrzem, umożliwiające bezpieczną i stabilną transformację napięcia w zamkniętych pomieszczeniach.
| Przedmiot | Parametr techniczny |
| Zakres wydajności znamionowej | 30 ~ 2500 kVA (niestandardowy model standardowy 500 kVA) |
| Napięcie znamionowe wysokiego napięcia | 10 kV / 10,5 kV |
| Napięcie znamionowe niskiego napięcia | 0,4 kV |
| Częstotliwość znamionowa | Kompatybilny z podwójną częstotliwością 50/60 Hz |
| Grupa wektorów | Dyn11 |
| Napięcie impedancyjne | 4% ~ 6% (konfiguracja standardowa 6%) |
| Przedmiot | Parametr techniczny |
| Dopuszczalna temperatura otoczenia | -20 ℃ ~ + 40 ℃ |
| Obowiązująca wysokość | ≤1000 m |
| Dopuszczalna wilgotność względna | ≤95% (bez kondensacji) |
| Standardowe miejsce instalacji | Wnętrz |
Średniej wielkości podziemna stacja metra we wschodnich Chinach zakupiła trzy suche transformatory żywiczne Usune o mocy 500 kVA do systemów oświetlenia elektrowni, wentylacji i sterowania sygnałami. Pomieszczenia metra są zamknięte i wilgotne rygorystyczne wymagania bezpieczeństwa przeciwpożarowego; transformatory zanurzone w oleju stwarzają zagrożenie dla bezpieczeństwa w takich ustawieniach. Od wejścia oddany do użytku trzy lata temu, sprzęt wykazał niski poziom hałasu i stabilną wydajność w zakresie wyładowań niezupełnych bez konieczności częstej konserwacji, w pełni spełniając standardy bezpieczeństwa ruchu podziemnej kolei.
Szpital trzeciorzędowy wymienił starzejące się transformatory zanurzone w oleju na dwa transformatory suche Usune 500 kVA do zasilania precyzyjny sprzęt medyczny, taki jak skanery CT i MRI. Produkty te eliminują ryzyko pożaru i zanieczyszczenia działają cicho, zapewniając stabilne zasilanie sprzętu medycznego; dodatkowo ich bezobsługowość znacznie zmniejsza obciążenie szpitala zarządzaniem sprzętem.
A1: Tak. W urządzeniu zastosowano próżniowe odlewanie żywicy epoksydowej, aby skutecznie stworzyć w pełni uszczelnioną strukturę uzwojenia odporne na wilgoć, kurz i korozję. Działa stabilnie w środowiskach o wilgotności względnej do 95% (bez kondensacji) i jest szeroko odpowiedni do pomieszczeń wyposażenia metra, podziemnych pomieszczeń dystrybucyjnych i wilgotnych obiekty fabryczne. W przypadku środowisk o długotrwałej kondensacji dostępne są niestandardowe obudowy o stopniu ochrony IP zwiększyć wodoodporność.
Odpowiedź 2: Sprzęt jest zasadniczo bezobsługowy, nie wymaga wymiany, filtrowania ani testowania izolacji olej. Rutynowa konserwacja polega jedynie na oczyszczeniu uzwojeń z kurzu za pomocą sprężonego powietrza i sprawdzeniu zacisków szczelność co sześć miesięcy; nie jest potrzebny żaden specjalistyczny sprzęt badawczy, co skutkuje znaczną długoterminowością oszczędności kosztów operacyjnych.
A3: Podstawową zaletą jest brak ryzyka pożaru lub eksplozji. Tradycyjne transformatory zanurzone w oleju zawierają łatwopalny olej izolacyjny – co czyni je podatnymi na pożar lub eksplozję w przypadku zwarcia lub przegrzania – oraz wymagają obiektów pomocniczych, takich jak kopalnie ropy i zapory ogniowe. Wykorzystywane są transformatory suche z żywicy odlewanej firmy Usune trudnopalna żywica stała i nie zawiera mediów palnych; nie rozprzestrzeniają ognia w przypadku awarii i można instalować bezpośrednio w gęsto zaludnionych lokalizacjach wewnętrznych, takich jak szpitale, szkoły i sklepy centra handlowe – bez konieczności tworzenia dodatkowej infrastruktury przeciwpożarowej.
