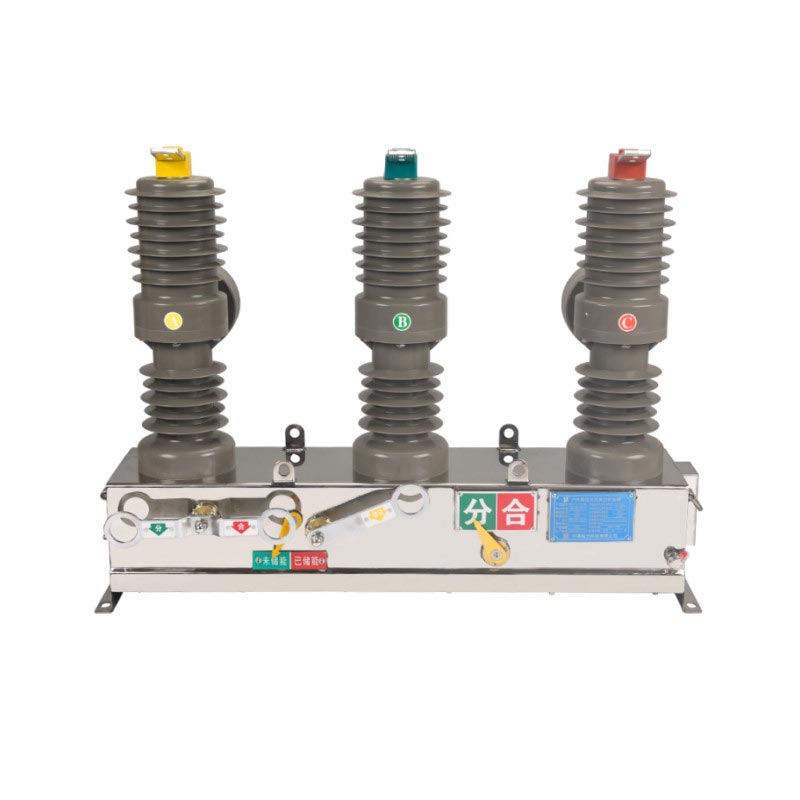

Wyłącznik próżniowy Usune ZW32-12 11 kV do montażu na słupie to zewnętrzny wyłącznik próżniowy do montażu na słupie specjalnie zaprojektowane dla systemów dystrybucji energii 10 kV–12 kV. Wykorzystuje niezawodny przerywacz próżniowy łuk gaszenie, dokładne i bezpieczne załączanie i wyłączanie różnych prądów. Solidna konstrukcja mechaniczna wspiera częste działanie i nadaje się do scenariuszy wymagających wielokrotnego przełączania.
- Napięcie znamionowe: 12kV (kompatybilne z systemami 10kV/11kV)
- Częstotliwość: 50/60 Hz
- Liczba faz: Trójfazowy prąd przemienny
- Izolacja: Materiały odporne na starzenie i korozję do stosowania na zewnątrz
- Metoda działania: Ręczny/elektryczny, kompatybilny z inteligentnymi sterownikami
- Duża prędkość gaszenia łuku próżniowego, krótki czas wyłączania i wysoka stabilność działania;
- Doskonała zdolność wyłączania zwarć, skutecznie chroniąca linie i sprzęt;
- Długa żywotność mechaniczna i elektryczna, odpowiednia do częstych scenariuszy pracy.

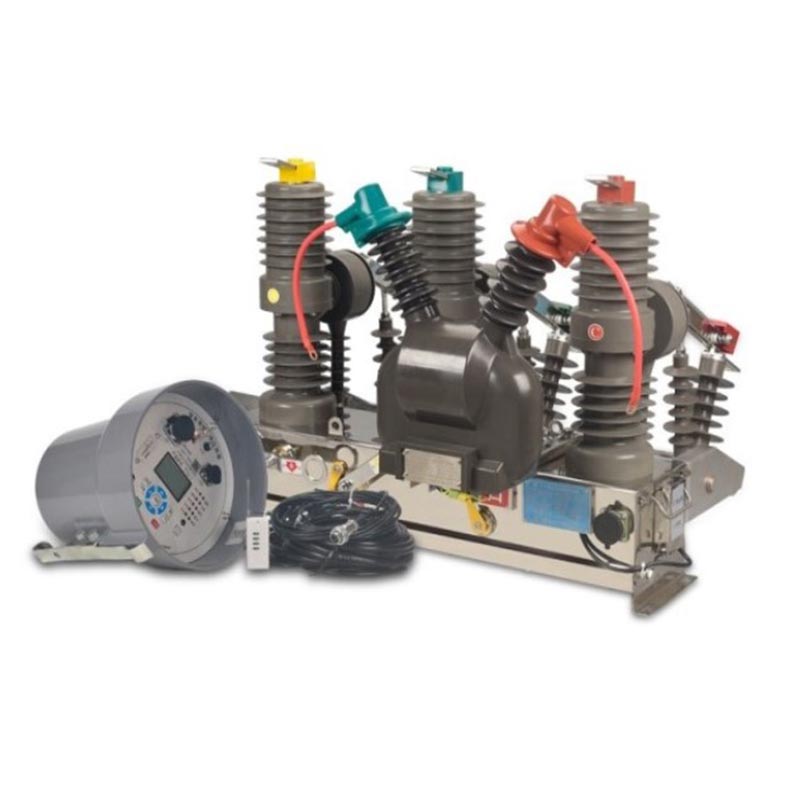

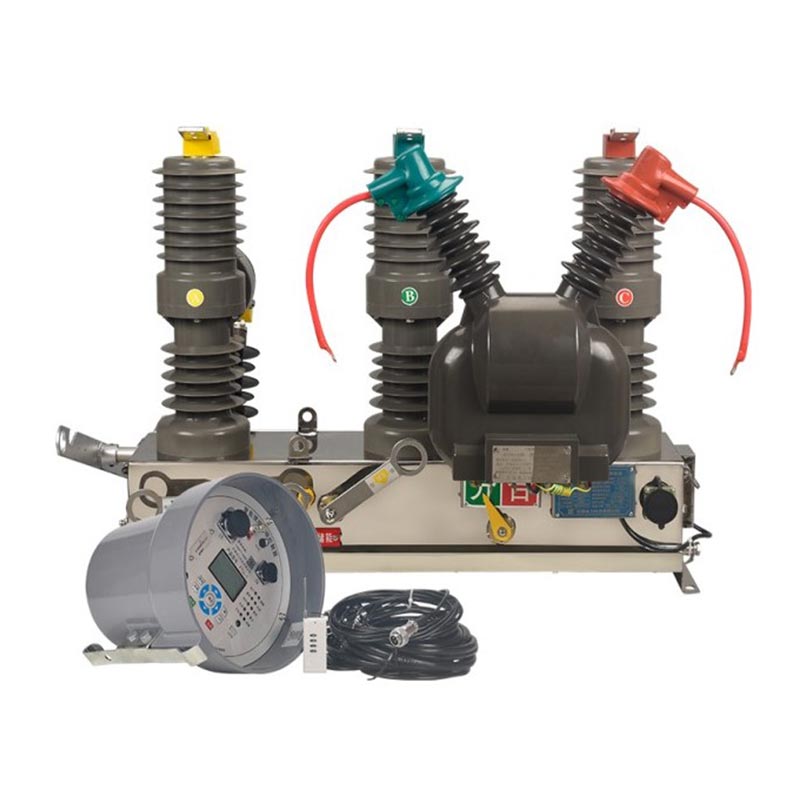

W połączeniu z inteligentnym sterownikiem Usune może tworzyć automatyczny reklozer, realizując:
- Zdalne sterowanie: zdalne otwieranie i zamykanie przez centrum dyspozytorskie;
- Telemetria: monitorowanie w czasie rzeczywistym danych dotyczących prądu, napięcia, mocy i energii;
- Zdalna sygnalizacja: aktywne raportowanie stanu sprzętu, alarmów i informacji o błędach;
- Zdalna regulacja: ustawianie online i modyfikacja parametrów ochrony.
- Całkowicie zamknięty stopień ochrony IP54+, pyłoszczelność, deszczoodporność i odporność na kondensację;
- Stabilna praca w środowiskach od -40 ℃ do +70 ℃, odporność na mgłę solną, wilgoć i zanieczyszczenia;
- Zwarta konstrukcja, możliwość montażu na słupie, łatwa instalacja i wymaga minimalnej konserwacji.
Projekt modernizacji wiejskiej sieci energetycznej w prowincji Anhui w Chinach
Częste awarie przejściowe (uderzenia pioruna, kontakt z drzewami) w wiejskich sieciach energetycznych, niska prędkość izolowania zwarć oraz a wysokie ryzyko przerw w dostawie prądu na dużą skalę.
Wdrożenie 120 reklozerów Usune ZW32-12 z inteligentnymi sterownikami jako reklozerów montowanych na słupach dla linii napowietrznych 10 kV.
- Izolacja usterek: automatyczne wyłączenie w ciągu 50 ms w przypadku zwarć, przywrócenie zasilania w ciągu 1 minuty w przypadku zwarć
obszary wolne od wad;
- Eliminacja usterek przejściowych: Automatyczne ponowne załączenie eliminuje 85% tymczasowych przerw w dostawie prądu;
- Zdalne zarządzanie: funkcje „Four Remote” zmniejszają obciążenie pracą związaną z inspekcją na miejscu o 60% i usprawniają wysyłkę
wydajność o 70%;
- Niezawodność: Po ponad dwóch latach eksploatacji średni czas między awariami (MTBF) wynosi > 85 000 godzin bez większych usterek, poprawiając niezawodność zasilania ponad 30 000 użytkowników wiejskich.
| Przedmiot | Jednostka | Parametry | ||
| Napięcie znamionowe | kV | 12 | ||
| Znamionowy poziom izolacji | 1min Napięcie wytrzymywane częstotliwości sieciowej | Próba sucha | kV | 42; 48 |
| Próba na mokro | 34 | |||
| Napięcie wytrzymywane impulsu piorunowego (wartość szczytowa) | 75; 85 | |||
| Częstotliwość znamionowa | Hz | 50 | ||
| Prąd znamionowy | A | 630 | ||
| Znamionowy prąd odpadania zwarcia | kA | 12,5/16/20 | ||
| Znamionowy prąd zwarciowy i prąd zamknięcia (szczyt) | kA | 50 | ||
| Znamionowy prąd szczytowy wytrzymywany | kA | 50 | ||
| 4S 4s Znamionowy prąd krótkotrwały wytrzymywany | kA | 20 | ||
| Znamionowa sekwencja działania | 0-0,3 s-C0-180 s-0 | |||
| Czas zamknięcia hamulca/czas otwarcia zaworu | SM | 25 ~ 50/15 ~ 50 | ||
| Czasy wyłączeń dla znamionowego prądu krótkotrwałego | Czasy | 30 | ||
| Życie maszyny | Czasy | 10000 | ||
| Napięcie wytrzymywane o częstotliwości sieciowej 1min obwodu sterującego i obwodu pomocniczego | V | 2000 | ||
| Znamionowe napięcie robocze i napięcie znamionowe obwodu pomocniczego | V | DC220/AC220 | ||
| Wyłącznik nadprądowy | Prąd znamionowy | A | 5 | |
| Pobijanie aktualnej prawdziwości | % | ±10 | ||
Odp.: Przerywacz próżniowy ma niskie zużycie styków i długą żywotność elektryczną; precyzyjny mechanizm sprężynowy ma wysoką stabilność mechaniczną (liczba operacji mechanicznych ≥10 000 razy); są jego materiały i struktura odporny na zmęczenie, utrzymujący stabilną wydajność podczas powtarzających się operacji, dzięki czemu nadaje się do częstego scenariusze przełączania, takie jak baterie kondensatorów i linie przemysłowe.
Odp.: Podłącz ZW32-12 do kontrolera Usune FTU poprzez RS-485 lub bezprzewodowo (4G/LoRa). Kontroler zbiera urządzenie danych, komunikuje się ze stacją główną i wykonuje zdalne polecenia, uzyskując w ten sposób zdalne sterowanie, telemetria w czasie rzeczywistym, zdalna sygnalizacja stanu i funkcje zdalnej regulacji online.
Odp.: Ten produkt jest praktycznie bezobsługowy. Zalecane są regularne kontrole:
- Co 1-2 lata: Sprawdź uszczelki, elementy złączne i działanie izolacji;
- Co 2-3 lata: Sprawdź integralność przerywacza próżni i zmierz rezystancję styków;
- Co 5 lat: Wykonaj kompleksową kalibrację wydajności mechanicznej i elektrycznej. Usune zapewnia
dożywotnie wsparcie techniczne i usługi szkoleniowe.
Wyłącznik próżniowy Usune ZW32-12 11 KV do montażu na słupie łączy w sobie doskonałą wydajność, inteligentne działanie, i trwałość. Jako wiodący producent w Chinach, Usune zapewnia niezawodną jakość produktu, dostosowując się do warunków miejskich i wiejskie sieci energetyczne, parki przemysłowe i nowe systemy energetyczne, co czyni go preferowanym sprzętem we współczesnej energetyce pole dystrybucyjne. Dzięki dojrzałemu doświadczeniu w zastosowaniach terenowych i wszechstronnemu wsparciu technicznemu Usune to zrobił stać się zaufanym dostawcą i producentem w globalnym sektorze infrastruktury elektroenergetycznej.
