Zewnętrzny przekładnik prądowy

Zewnętrzny pojemnościowy przekładnik prądowy LB6-110kV jest podstawowym sprzętem obsługującym wysokie napięcie firmy Zhejiang Yousen Elektryczny. Zaprojektowany specjalnie do skomplikowanych warunków pracy na zewnątrz, posiada całkowicie uszczelniony papier olejowy konstrukcja zanurzona w oleju izolacyjnym, znamionowe napięcie robocze 110 kV, maksymalne napięcie robocze 126 kV i jest kompatybilny z sieciami elektroenergetycznymi prądu przemiennego 50 Hz/60 Hz, spełniający wymagania eksploatacyjne punktu neutralnego nieuziemionego skutecznie systemy.

Produkt ten integruje funkcje pomiarowe i zabezpieczające, wyposażony w uzwojenia pomiarowe klasy 0,2 i 0,5 i uzwojenia zabezpieczające 5P/10P. Obsługuje podwójne współczynniki transformacji dla przełączania połączeń szeregowych i równoległych, z pokryciem prądu pierwotnego 2×50A–2×1000A i wyjściem wtórnym 1A/5A. Wykorzystanie precyzyjnej produkcji procesów w renomowanej fabryce, produkt charakteryzuje się doskonałą adaptacją do środowiska: model standardowy jest nadaje się do stosowania na wysokościach poniżej 1000 m, natomiast model wysokogórski GYW może stabilnie pracować na wysokości 4000 m. Jest szeroko stosowane w podstacjach miejskich i wiejskich, w energetyce przemysłowej i górniczej oraz w nowych scenariuszach wytwarzania energii.

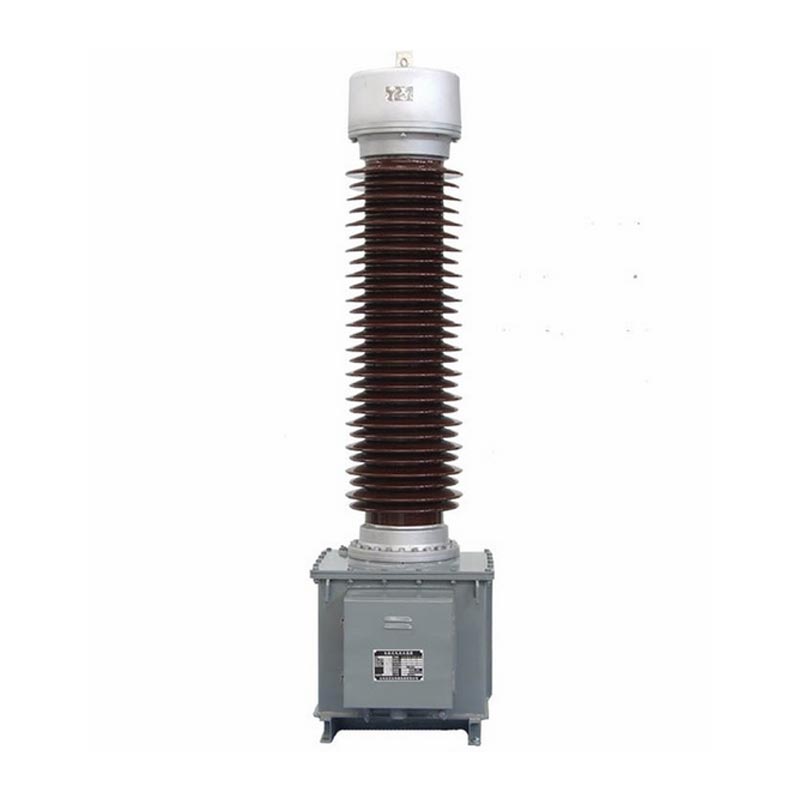

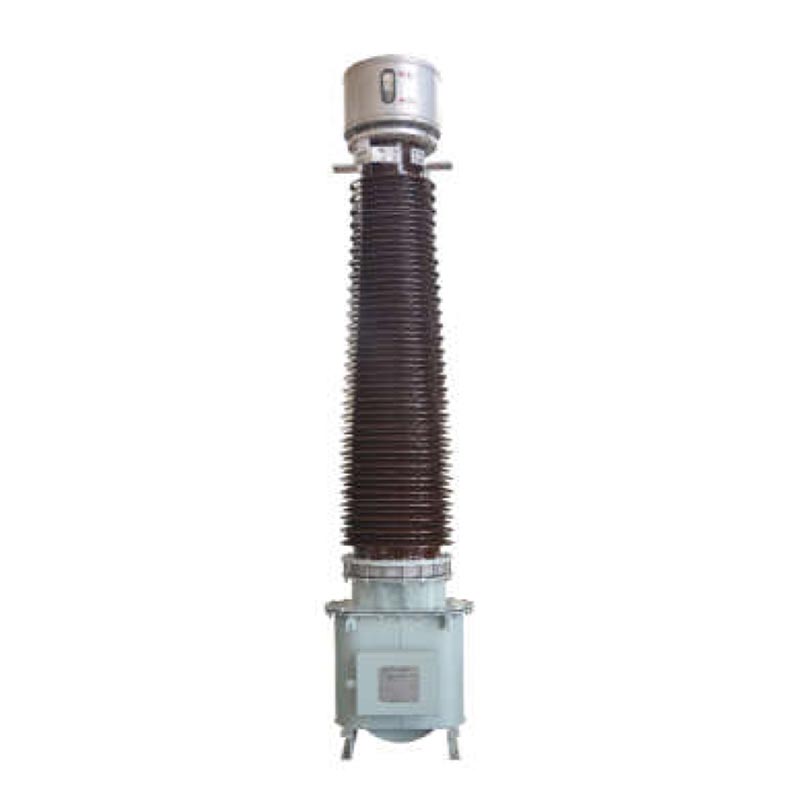

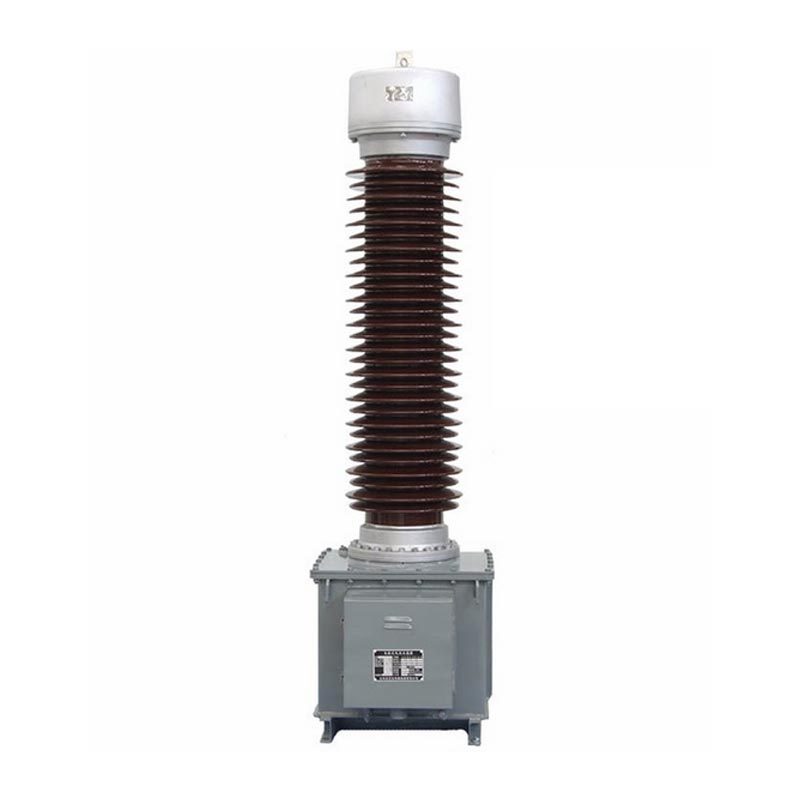

LB6-110kV Pojemnościowy przekładnik prądowy

Wyjaśnienie modelu i warunki użytkowania

1. Wyjaśnienie parametrów modelu

Pełny numer modelu zewnętrznego przekładnika prądowego to LB6-110 kV P/P/P/0,5ab/c, podzielony na trzy rdzenie definicje:
- Model podstawowy: L oznacza przekładnik prądowy, B oznacza stopień ochrony, 6 oznacza numer seryjny projektu, 110 wskazuje poziom napięcia znamionowego, a W2 oznacza wtórną konfigurację przeciw zanieczyszczeniom.
- Precyzyjne połączenie: Wbudowane cztery zestawy uzwojeń wtórnych, w tym jedno uzwojenie pomiarowe klasy 0,5 i trzy uzwojenia ochronne klasy P, obsługujące różne kombinacje precyzji w celu dostosowania do różnych pomiarów i wymagania dotyczące precyzji ochrony.
- Współczynnik prądu: oznaczony 2*a/c, obsługujący przełączanie w trybie podwójnego współczynnika. Stosunek to klimatyzacja, gdy górny konserwator oleju złącze zewnętrzne jest połączone szeregowo, a 2*a/c w przypadku połączenia równoległego. Okablowanie na miejscu pozwala na łatwe podłączenie przełączanie.

2. Standardowe Warunki Pracy

- Temperatura otoczenia: maksymalnie +40 ℃, minimalnie -25 ℃, średnia dzienna maksymalnie +30 ℃; Bardzo niskie temperatury mogą być dostosowane i negocjowane.
- Wysokość instalacji: typ standardowy ≤1000 m; LB6-110 GYW Typ wysokogórski ≤4000m.

Cechy strukturalne produktu

1. Struktura uzwojenia i izolacji

Uzwojenie pierwotne przyjmuje strukturę w kształcie litery U. Specyfikacje 2×400A i poniżej wykorzystują płaską miedź w izolacji papierowej drut, podczas gdy specyfikacje 2 × 500A – 2 × 1000A wykorzystują półokrągłe rury aluminiowe z podwójnymi płatkami. Rdzeń wykorzystuje a pojemnościowy proces izolacji olejowo-papierowej, z papierem kabla wysokiego napięcia owijającym główną izolację. Wiele warstw ekranowania kondensatora tworzy jednolite pole elektryczne, przy czym warstwa wewnętrzna jest połączona z wysokim napięciem, a warstwa zewnętrzna warstwa uziemiona, znacznie poprawiająca bezpieczeństwo izolacji. Uzwojenie pierwotne jest podzielone na dwie sekcje cztery zaciski umożliwiające podłączenie do górnego zbiornika oleju w celu łatwego przełączania proporcji.

2. Uszczelniona konstrukcja ochronna

Na górze zainstalowany jest metalowy ekspander, który automatycznie kompensuje zmiany objętości oleju izolacyjnego spowodowane przez wahania temperatury, izolując powietrze i zapobiegając starzeniu się oleju pod wpływem wilgoci, wydłużając w ten sposób żywotność sprzętu. Ekspander posiada wbudowane okienko obserwacji poziomu oleju umożliwiające monitorowanie poziomu oleju w czasie rzeczywistym. Wszystko wtórne zaciski i zaciski głównego ekranu są centralnie podłączone do skrzynki przyłączeniowej zbiornika oleju, co zapewnia znormalizowane okablowanie i silne właściwości przeciwzakłóceniowe.

3. Bezpieczna struktura instalacji

Zbiornik oleju jest spawany z wysokiej jakości płyt stalowych, a na dole znajdują się wstępnie wywiercone otwory do podnoszenia, zapewniające stabilność ogólne podniesienie. Skrzynka przyłączeniowa i zbiornik oleju są wyposażone w dedykowane śruby uziemiające, aby zapewnić niezawodność uziemienie uzwojenia wtórnego i całego urządzenia. Produkt charakteryzuje się zmniejszoną polaryzacją; kiedy jest podstawowym prąd P1 wchodzi i P2 wychodzi, prąd wtórny jest wyprowadzany przez S1/S2/S3, zgodnie ze standardowym okablowaniem logiki i ułatwienia uruchomienia na miejscu.

Podstawowe parametry techniczne

1. Podstawowe parametry elektryczne

- Znamionowe napięcie robocze: 110kV; Maksymalne napięcie robocze: 126 kV
- Częstotliwość znamionowa: 50/60 Hz; Polaryzacja: Polaryzacja subtraktywna
- Znamionowy prąd pierwotny: 2×50A ~ 2×1000A (dostępnych jest wiele specyfikacji)
- Znamionowy prąd wtórny: 1A, 5A
- Moc wyjściowa wtórna: 15 VA ~ 50 VA (adaptacyjna do przekładni transformatora)

2. Normy błędu dokładności

- Klasa pomiarowa (0,2/0,5): błąd prądowy ±0,2% ~ ± 1,5%, różnica faz 10′ ~ 90′, spełniająca wymogi energii o wysokiej precyzji wymagania pomiarowe.
- Klasa ochrony (5P/10P): błąd prądowy klasy 5P ≤±1%, błąd złożony ≤5%; Błąd złożony klasy 10P ≤10%, niezawodne działanie zabezpieczające w przypadku awarii systemu.

3. Wytrzymać napięcie i parametry izolacji

- Napięcie wytrzymywane częstotliwości zasilania: 185 kV/1 min dla obwodów pierwotnych i wtórnych oraz do uziemienia; 3kV/1min dla obwody wtórne i do uziemienia; 5kV/1min dla głównego ekranu do masy. Próba izolacji zewnętrznej na sucho: 230 kV; mokry próba: 185 kV.
- Napięcie wytrzymywane udaru piorunowego: Izolacja wewnętrzna 450 kV; Typ przeciw zanieczyszczeniom GYW2 na dużych wysokościach do 560 kV.
- Odległość upływu: typ standardowy ≥16 mm/kV; typ przeciw zanieczyszczeniom do ≥31 mm/kV, odpowiedni do trudnych warunków takich jak obszary przybrzeżne, zanieczyszczenia przemysłowe i duże wysokości.

4. Parametry stabilności zwarciowej

Sprzęt charakteryzuje się doskonałą stabilnością termiczną i dynamiczną. Dla specyfikacji 300-600A, krótkotrwały prąd stabilności termicznej może osiągnąć 31,5-45 kA, a prąd stabilności dynamicznej może osiągnąć 80-115 kA, są w stanie wytrzymać chwilowe skoki prądu zwarciowego i zapobiec uszkodzeniu sprzętu.

Przypadek aplikacji w świecie rzeczywistym

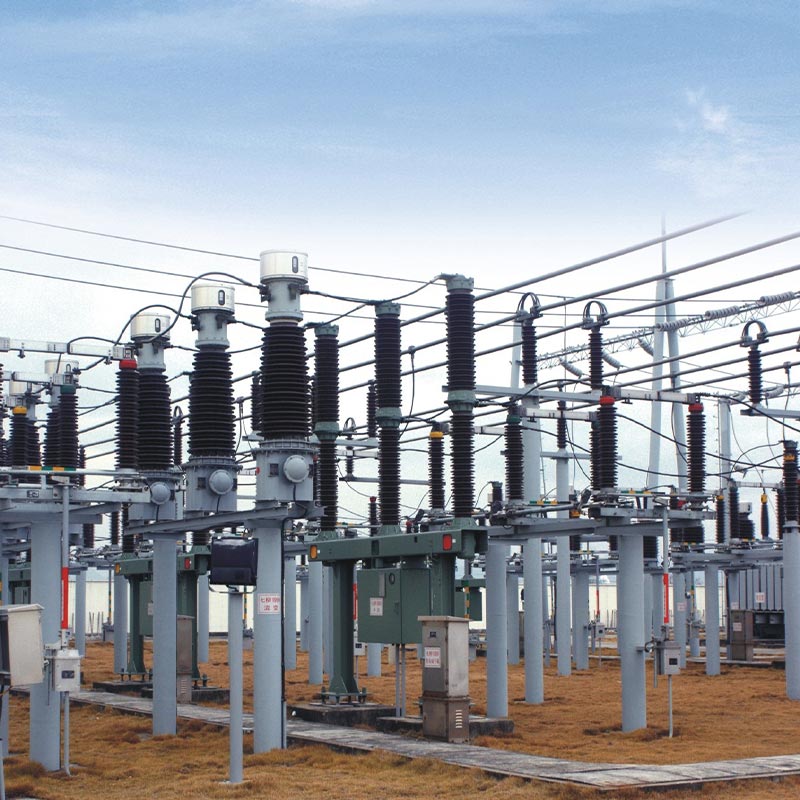

Zewnętrzny przekładnik prądowy Usune LB6-110kV został pomyślnie zastosowany przy modernizacji podstacji sieci energetycznej 110kV projektu we wschodnich Chinach, polegającego na wymianie przestarzałego sprzętu i rozwiązywaniu problemów, takich jak niska dokładność i zła pogoda odporność i częsta konserwacja.

Inwestycja zlokalizowana jest na terenie podmiejskiego parku przemysłowego, obszaru charakteryzującego się całoroczną wilgotnością i niewielką wilgotnością zanieczyszczenia przemysłowe, dostarczające energię do wielu firm produkcyjnych. W projekcie wybrano LB6-110kV GYW model odporny na zanieczyszczenia na dużych wysokościach (kombinacja dokładności 2×300/5A, 5P30/5P30/0,5S/0,2S). Po ponad dwóch latach stabilnej pracy, precyzyjne uzwojenia 0,2 S/0,5 S zapewniają dokładne pomiary użytkownikom przemysłowym, podczas gdy liczne uzwojenia zabezpieczające umożliwiają szybką reakcję na wahania sieci i drobne zwarcia, osiągając zero fałszywych wyłączeń i zero błędów w wyłączeniu. W pełni uszczelniona konstrukcja skutecznie jest odporna na wilgoć i zanieczyszczenia korozji, bez wycieków oleju i problemów ze starzeniem się izolacji, co zmniejsza późniejsze obciążenie konserwacyjne o ponad 60%, w pełni weryfikując stabilność i niezawodność produktu w trudnych warunkach pracy.

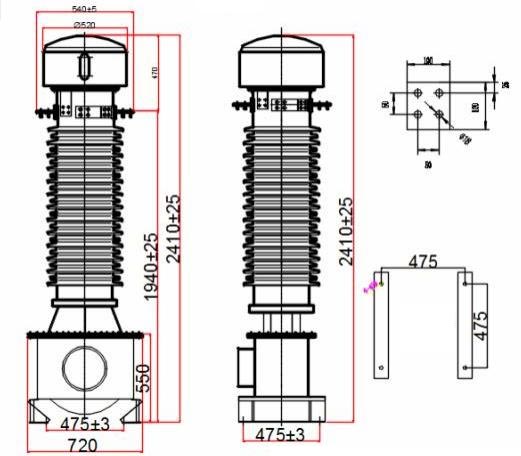

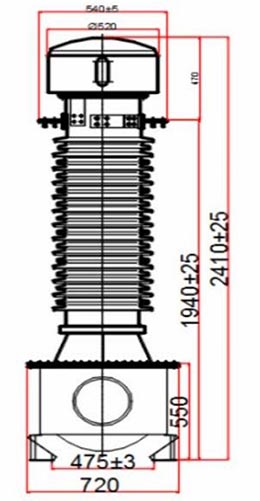

LB 6 - 110 kV wygląd i wymiary montażowe

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jak przełączać pomiędzy dwoma przekładniami prądowymi na miejscu?

Nie jest wymagany demontaż sprzętu. Tylko konfiguracja okablowania złączy zewnętrznych na górze oleju konserwator wymaga regulacji. Połączenie szeregowe uzwojeń pierwotnych to stosunek podstawowy a/c; połączenie równoległe skutkuje podwojeniem pierwotnego współczynnika prądu 2*a/c. Domyślnie sprzęt jest wysyłany równolegle; po prostu podążaj schemat połączeń umożliwiający szybkie przełączanie bez wpływu na izolację lub żywotność sprzętu.

P2: Które scenariusze są odpowiednie dla różnych modeli izolacji i zapobiegania zanieczyszczeniom?

Typ standardowy (≥16 mm/kV) nadaje się do obszarów równinnych o dobrym środowisku poniżej 1000 m; W typ przeciw zanieczyszczeniom (≥20mm/kV) nadaje się do scenariuszy zanieczyszczeń miejskich i ogólnych; Typ przeciw zanieczyszczeniom typu GYW na dużych wysokościach (≥25mm/kV) nadaje się do obszarów położonych na dużych wysokościach poniżej 4000 m; Ulepszony typ GYW2 (≥31 mm/kV) jest przeznaczony do ekstremalnych zastosowań warunkach, takich jak przybrzeżna mgła solna, ciężkie zanieczyszczenia przemysłowe i bardzo duże wysokości, oferując mocniejsze izolacja przeciwstarzeniowa.

P3: Jakie są podstawowe kwestie związane z konserwacją zewnętrznego przekładnika prądowego?

Po pierwsze, surowo zabrania się wtórnego obwodu otwartego, aby uniknąć ryzyka indukcji wysokiego napięcia. Po drugie, uszczelnionej konstrukcji nie można dowolnie demontować; W normalnych warunkach możliwa jest bezobsługowa praca warunki. Po trzecie, straty dielektryczne i rezystancja izolacji powinny być sprawdzane co roku i takie dane muszą być w zasadzie zgodne z wartościami fabrycznymi. Po czwarte, poziom oleju należy sprawdzać sezonowo i kwalifikować Olej transformatorowy należy uzupełnić niezwłocznie, gdy poziom oleju jest niski.

Zalety produktu i podsumowanie

Zewnętrzny przekładnik prądowy Usune LB6 serii 110 kV/126 kV o ustandaryzowanej konstrukcji, stabilnej wydajności i silna zdolność adaptacji do środowiska, rozwiązuje problemy związane z tradycyjnym sprzętem, takie jak podatność na wilgoć, łatwe starzenie się oleju i słabe właściwości przeciwporostowe. Elastyczne kombinacje współczynników i dokładności mogą spełniać wymagania zróżnicowane potrzeby pomiaru sieci energetycznej, ochrony przekaźników i monitorowania mocy przemysłowej. Jako wysokiej jakości sprzęt wysokiego napięcia wyprodukowany w renomowanej chińskiej fabryce, zapewnia wysoką niezawodność, opłacalność i rozwiązania wymagające niewielkiej konserwacji dla globalnych projektów energetycznych, dzięki czemu jest godnym zaufania dostawcą dla firm zajmujących się sieciami energetycznymi oraz wykonawców inżynieryjnych.
