Transformator prądowy 110 kV

Przekładnik prądowy Usune LB6-110 kV to zewnętrzne, precyzyjne urządzenie wykrywające prąd, przystosowane do zasilania średnich i wysokich napięć siatki. Przyjmuje strukturę modułową i wielogrupową konstrukcję uzwojenia wtórnego. Sposób okablowania można dostosować za pomocą zewnętrzne płytki łączące w górnym konserwatorze oleju, umożliwiające elastyczne przełączanie pomiędzy dwoma przekładniami prądowymi potrzeby wykrywania prądu i ochrony przed awariami w różnych warunkach pracy.

Ten produkt jest zgodny z normą krajową GB/T20840.2-2014 i międzynarodowymi normami elektrotechnicznymi IEC. To obejmuje modele standardowe, wysokogórskie i odporne na zanieczyszczenia, zapewniające doskonałe pomiary i ochronę dokładność. Nadaje się zarówno do konwencjonalnych, jak i trudnych warunków zewnętrznych, jest głównym sprzętem pomocniczym krajowe systemy przesyłu i dystrybucji energii elektrycznej 110 kV.

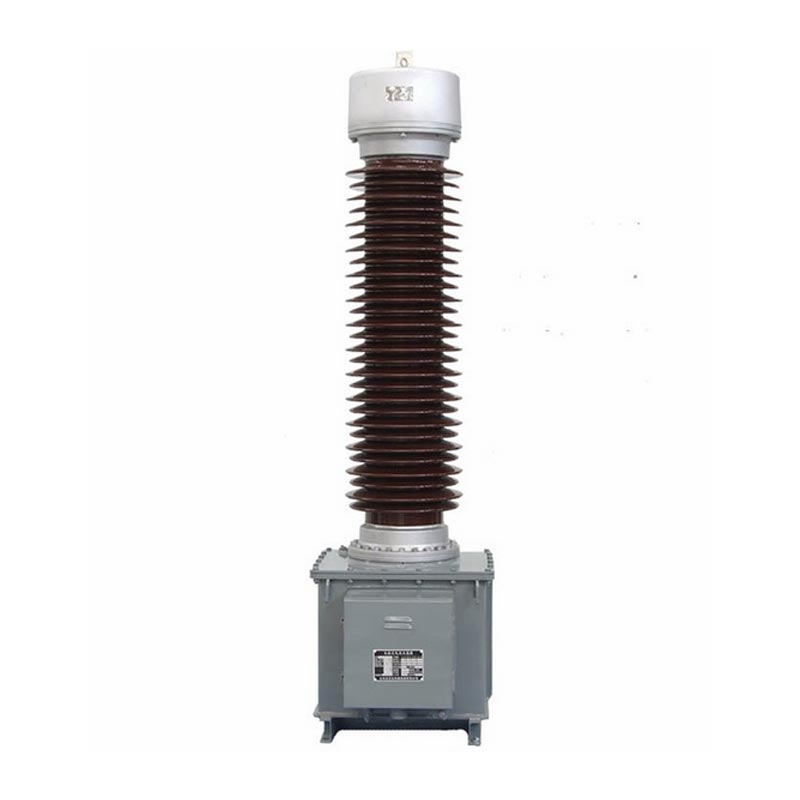

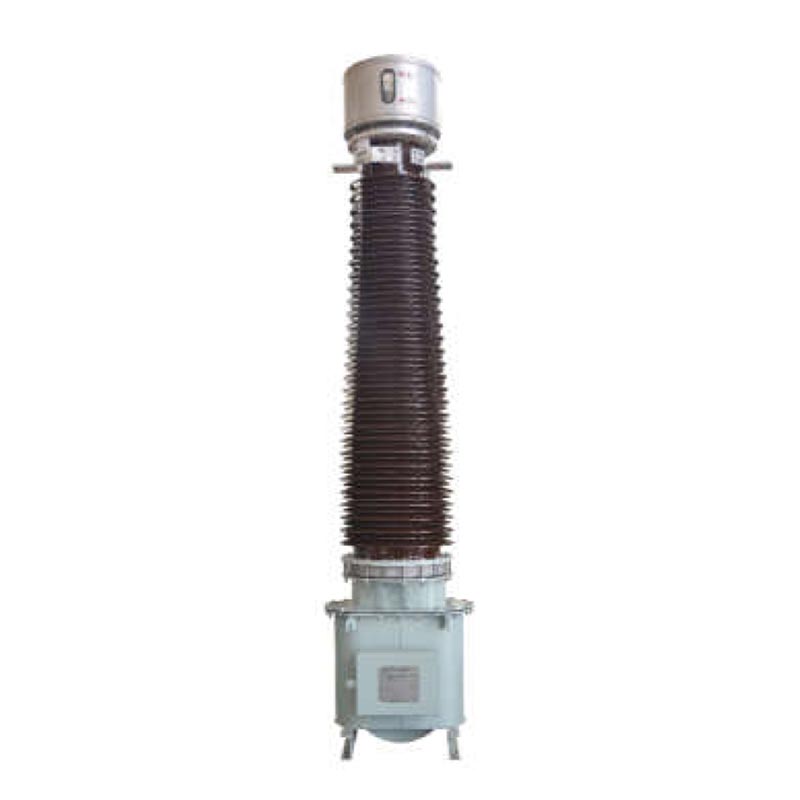

LB6-110kV Pojemnościowy przekładnik prądowy

Wyjaśnienie modelu i obowiązujące warunki pracy

1. Znaczenie kodu modelu

Kompletny model produktu to LB6-110 kV (kombinacja dokładności + współczynnik prądu), z przejrzystym i ustandaryzowanym segmentowaniem wyjaśnienia:
- Model podstawowy: L dla przekładnika prądowego, B dla poziomu ochrony, 6 dla numeru seryjnego projektu, 110 dla napięcia znamionowego 110kV, W2 dla wtórnego projektu przeciw zanieczyszczeniom
- Kombinacja klas dokładności: obsługuje wiele kombinacji uzwojeń, takich jak P/P/P/0,5 i P/P/0,2, w tym 0,2/0,5 uzwojenia pomiarowe poziomu i uzwojenia zabezpieczające poziom 5P/10P, równoważące precyzyjny pomiar i niezawodne uszkodzenie ochrona.
- Specyfikacja współczynnika prądu: oznaczona jako 2*a/c, obsługuje przełączanie podwójnego współczynnika prądu, połączenie szeregowe to a/c, połączenie równoległe to 2*a/c, prąd pierwotny obejmuje 2×50A~2×1000A, prąd wtórny to 1A/5A, pełna specyfikacja

2. Obowiązujące warunki pracy

- Temperatura otoczenia: Odpowiednia do warunków pracy od -25 ℃ do +40 ℃, z maksymalną dzienną temperaturą +30 ℃. Wymagania dotyczące bardzo niskich temperatur można dostosować i negocjować.
- Wysokość: model standardowy odpowiedni dla wysokości ≤1000 m; Model wysokogórski GYW odpowiedni do wysokości ≤4000m.
- Możliwość dostosowania do środowiska: Możliwość wyboru odległości pełzania od 16 mm/KV do 31 mm/KV, odpowiednia dla różnych scenariuszy w tym konwencjonalne zabezpieczenia przed korozją na wybrzeżach i zastosowania przeciwporostowe na dużych wysokościach.

Podstawowe cechy konstrukcyjne

1. Zoptymalizowany system izolacji

Wykorzystuje technologię pojemnościowej izolacji papierowo-olejowej, z papierowym kablem wysokiego napięcia owijającym rdzeń uzwojenia pierwotnego. Posiada wielowarstwową warstwę ekranującą kondensator, z warstwą wewnętrzną podłączoną do wysokiego napięcia i zewnętrzną warstwowo uziemione, co zapewnia równomierny rozkład pola elektrycznego i znacznie poprawia bezpieczeństwo izolacji margines.

2. Niezawodna struktura uzwojenia

Uzwojenie pierwotne ma konstrukcję w kształcie litery U. Modele 2×400A i mniejsze wykorzystują płaski drut miedziany owinięty papierem modele 2×500A~2×1000A wykorzystują podwójne półokrągłe rurki aluminiowe, zapewniające dużą obciążalność prądową. The uzwojenie jest podzielone na dwie sekcje z czterema zaciskami, co pozwala na elastyczne przełączanie pomiędzy dwoma przekładniami prądowymi.

3. W pełni uszczelniona konstrukcja ochronna

Na górze zainstalowany jest metalowy zbiornik wyrównawczy, który automatycznie kompensuje rozszerzanie i kurczenie się objętość oleju transformatorowego spowodowaną zmianami temperatury, izolując go od powietrza wewnętrznego i zewnętrznego, zapobiegając starzenie się wilgoci i oleju oraz wydłużenie żywotności sprzętu.

4. Wygodna instalacja i konserwacja

Wstępnie nawiercone otwory do podnoszenia w dnie zbiornika ułatwiają podnoszenie sprzętu; zapewnić wiele śrub uziemiających niezawodne uziemienie sprzętu i uzwojeń wtórnych; puszka przyłączeniowa wyposażona jest w dedykowane zaciski do znormalizowane i bezpieczne okablowanie.

Podstawowe parametry techniczne

1. Parametry znamionowe

Znamionowe napięcie robocze 110 kV, maksymalne napięcie robocze 126 kV, częstotliwość znamionowa 50 Hz, polaryzacja jest odejmująca.

2. Izolacja wytrzymuje poziom napięcia

Izolacja wewnętrzna pierwotna do wtórnej i uziemienia 185kV/1min, wtórna do uziemienia 3kV/1min; izolacja zewnętrzna napięcie próby suchej 230 kV, napięcie próby mokrej 185 kV, napięcie wytrzymywane udaru piorunowego na dużych wysokościach szczyt osiąga 560 kV.

3. Dokładność działania

Błąd pomiaru 0,2/0,5 stopnia, minimalna różnica faz, spełnienie wymagań dotyczących precyzyjnego pomiaru; niski kompozyt błąd dla poziomu ochrony 5P/10P, umożliwiający szybką reakcję na prądy zwarciowe sieci.

4. Wydajność odporności na zwarcie

Prąd stabilności termicznej 5,3KA ~ 45KA, prąd stabilności dynamicznej 13KA ~ 115KA, odporny na działanie sieci uderzenia zwarciowe i wykazujące dużą stabilność operacyjną.

Rzeczywiste przypadki zastosowań inżynieryjnych:

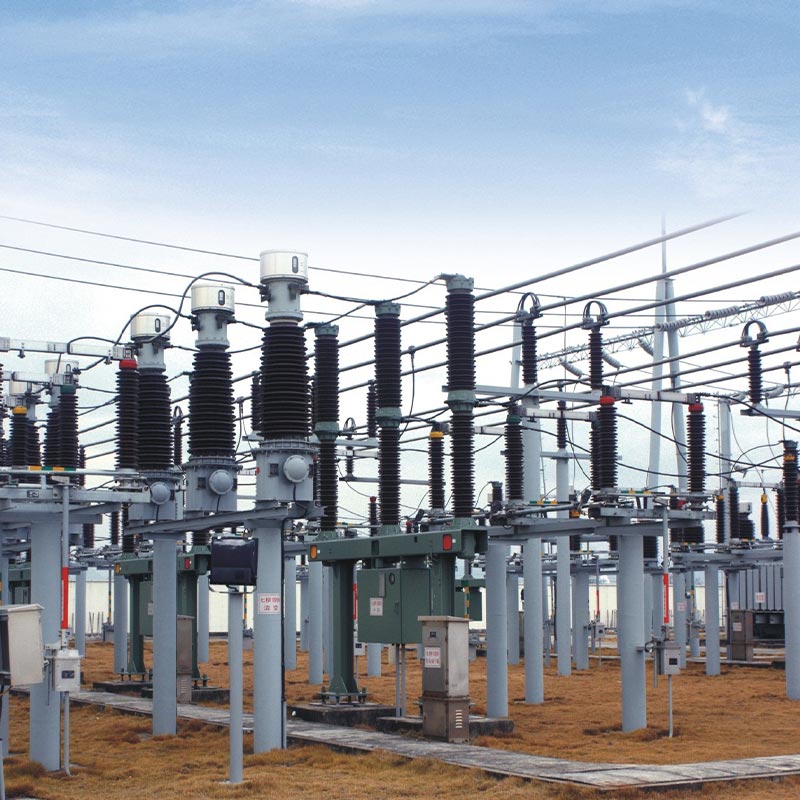

Przypadek: Projekt modernizacji miejskiej podstacji 110 kV w Zhejiang

W 2024 r. projekt modernizacji podmiejskiej podstacji 110 kV w Zhejiang Jiaxing obejmował hurtowy zakup 32 stacji Usune Przekładniki prądowe LB6-110kV-2×300/5 (5P30/5P30/0,5). Znajduje się w klastrze przemysłowym o dużym obciążeniu wahań, projekt wymagał wyjątkowo dużej dokładności pomiaru i czułości zabezpieczeń. Po uruchomieniu, sprzęt może dokładnie zbierać dane dotyczące prądu magistrali, umożliwiając monitorowanie obciążenia w czasie rzeczywistym i szybkie wyłączanie w przypadku awarii. Roczne dane operacyjne pokazują, że błąd pomiarowy jest znacznie niższy od dopuszczalnej normy krajowej i zabezpieczenia działania są dokładne i niezawodne, całkowicie eliminując niedokładności pomiarowe starszego sprzętu.

Specyfikacje instalacji, obsługi i konserwacji

1. Kontrola przed instalacją

Przed montażem wymagane są oględziny wizualne w celu usunięcia usterek takich jak uszkodzone tuleje porcelanowe, olej wycieki i niedopasowane parametry z tabliczki znamionowej; sprawdzić, czy poziom oleju w ekspanderze odpowiada temperaturze otoczenia, oraz jeśli poziom oleju jest niski, dodaj odpowiedni olej transformatorowy (wytrzymałość elektryczna ≥45 kV).

2. Wymagania instalacyjne

Przez cały proces sprzęt należy transportować i podnosić w pozycji pionowej, z zachowaniem kąta nachylenia transportowego ≤15°. Podnoszenie jest dozwolone wyłącznie przez dolne otwory do podnoszenia; obciążenie tulei porcelanowych i oleju konserwatora jest surowo zabronione. Maksymalna pozioma siła rozciągająca na zacisku pierwotnym P1 wynosi ≤2000N, oraz w P2 wynosi ≤3000N; aby zapewnić bezpieczeństwo użytkowania, korpus urządzenia i warstwa ekranująca muszą być solidnie uziemione.

3.Zasady eksploatacji i konserwacji

Podczas pracy uzwojenie wtórne nie może być otwarte, aby uniknąć ryzyka wystąpienia wysokiego napięcia i uszkodzenia sprzętu. W pełni uszczelniona konstrukcja nie wymaga konserwacji w normalnych warunkach pracy. Sprawdź czystość tulejkę porcelanową i poziom oleju co kwartał. Jeżeli uszczelka jest uszkodzona lub izolacja jest wilgotna, należy zwrócić urządzenie do serwisu fabryki do natychmiastowego suszenia próżniowego i wymiany oleju.

4. Wymagania dotyczące przechowywania

Przekładnik prądowy 110 kV należy przechowywać w suchym, dobrze wentylowanym pomieszczeniu, unikając bezpośredniego światła słonecznego i deszczu. Dno zbiornik oleju powinien znajdować się co najmniej 50 mm nad ziemią, a temperatura przechowywania powinna wynosić co najmniej -30℃. po jednego roku przechowywania należy okresowo sprawdzać rezystancję izolacji i współczynnik strat dielektrycznych. Jeśli farba łuszczy się po dłuższym przechowywaniu, należy niezwłocznie wykonać ponowne malowanie.

LB 6 - 110 kV wygląd i wymiary montażowe

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jak przełączyć podwójną przekładnię prądową w przekładniku prądowym LB6-110 kV?

Nie jest wymagana wymiana sprzętu. Wystarczy dostosować metodę okablowania zewnętrznego złącza na górnym oleju konserwator: gdy uzwojenia pierwotne są połączone szeregowo, podstawowy współczynnik prądu wynosi a/c; po podłączeniu równolegle, jest to dwukrotność stosunku prądu 2*a/c. Obsługa jest prosta i nie wymaga specjalistycznego sprzętu, można ją dostosować do różnych warunków obciążenia, skutecznie zmniejszając koszty wymiany sprzętu.

P2: Jakie są różnice między modelami standardowymi, zapobiegającymi zanieczyszczeniom i modelami przeznaczonymi do dużych wysokości?

Trzy modele mają tę samą podstawową wydajność elektryczną, a optymalizacje strukturalne są dostosowane do konkretnych potrzeb scenariusze: ① Model standardowy nadaje się do konwencjonalnych środowisk do wysokości 1000 m, z upływem czasu odległość 16mm/KV; ② Model przeciw zanieczyszczeniom W2 jest odpowiedni dla obszarów przybrzeżnych i zanieczyszczonych przemysłowo, z: droga upływu 20 mm/KV i zwiększona odporność na korozję i zanieczyszczenia; ③ Model wysokogórski GYW jest nadaje się do stosowania na dużych wysokościach do 4000 m, z maksymalną drogą upływu 31 mm/KV i wytrzymuje niskie temperatury środowiska pod ciśnieniem i silne promieniowanie ultrafioletowe.

P3: Jakie są podstawowe środki ostrożności podczas długotrwałej pracy sprzętu?

Po pierwsze, uzwojenie wtórne musi pracować pod obciążeniem lub zwarciem; obwody otwarte są surowo zabronione aby zapobiec awariom wysokiego napięcia i wypadkom z obrażeniami ciała. Po drugie, zapewnij niezawodne uziemienie złącza skrzynki i dolną śrubę uziemiającą zbiornika oleju oraz że przewód uziemiający spełnia specyfikacje, aby uniknąć elektryzowania się gromadzenie się prądu. Po trzecie, podczas normalnej pracy następuje demontaż uszczelnionej konstrukcji i pobieranie dowolnych próbek zabronione. Regularnie testuj dane dotyczące strat dielektrycznych i wyładowań niezupełnych, aby zapewnić stabilną wydajność izolacji.

Zalety produktu i gwarancja serwisu

Jako profesjonalny producent i dostawca sprzętu elektroenergetycznego wysokiego napięcia w Chinach, przekładnik prądowy LB6-110 kV firmy Usune Electric może poszczycić się znaczącymi zaletami: standaryzowaną produkcją fabryczną, ściśle przestrzegającą krajowych i międzynarodowych standardy branżowe, zapewniające stabilną dokładność i silną zdolność adaptacji do środowiska; i całkowicie uszczelnione, konstrukcja bezobsługowa, znacznie obniżająca koszty późniejszej eksploatacji i konserwacji. Firma zapewnia kompleksowa obsługa obejmująca wybór i dostosowywanie, doradztwo techniczne, instalację na miejscu i obsługę posprzedażną konserwacja. Parametry można optymalizować zgodnie z potrzebami projektu, zapewniając niezawodną gwarancję bezpieczeństwa i stabilna praca systemu elektroenergetycznego 110kV.
