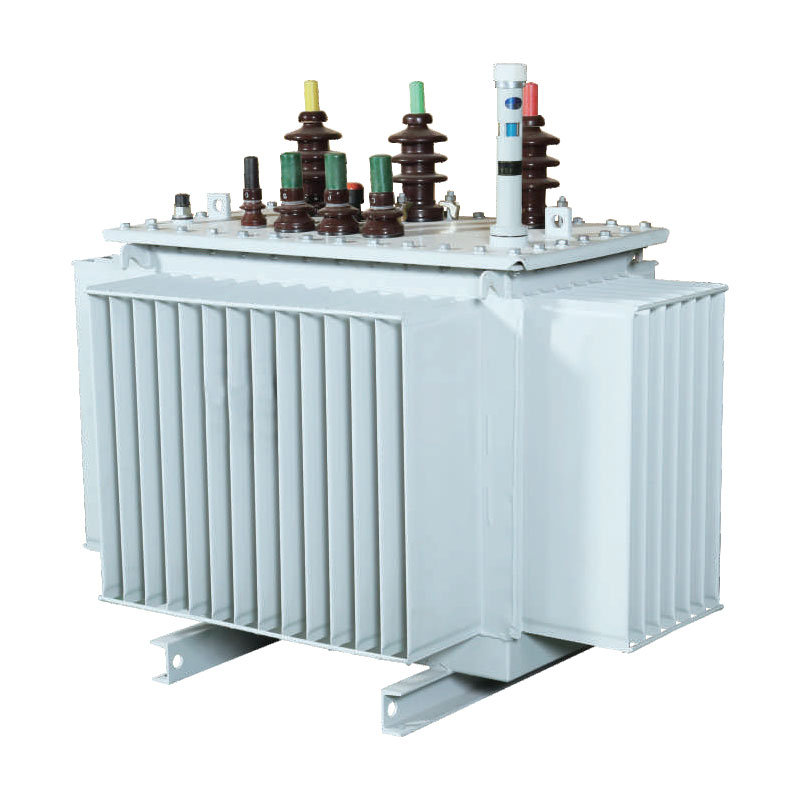

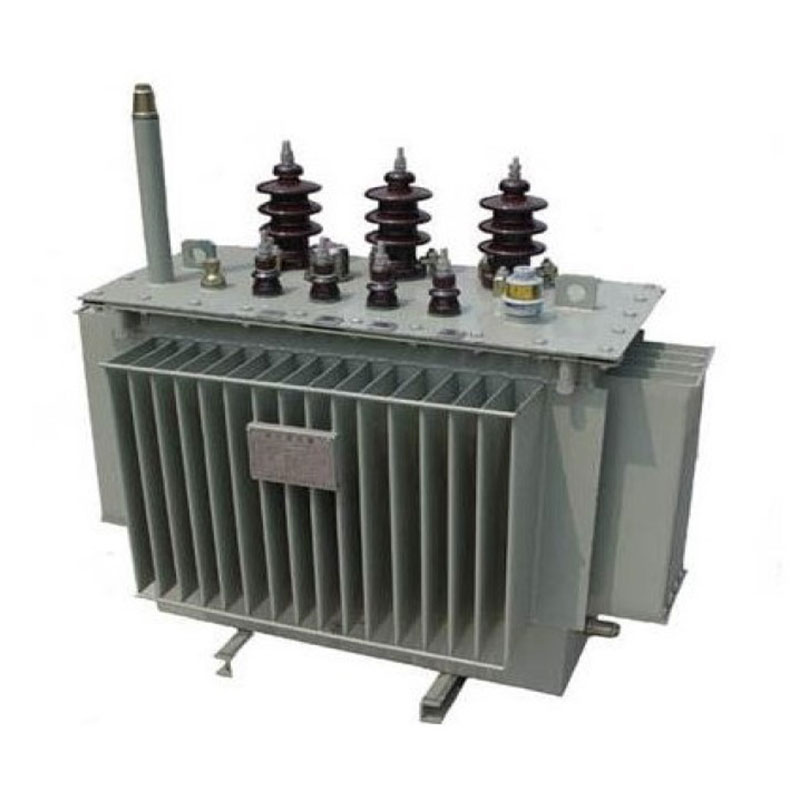

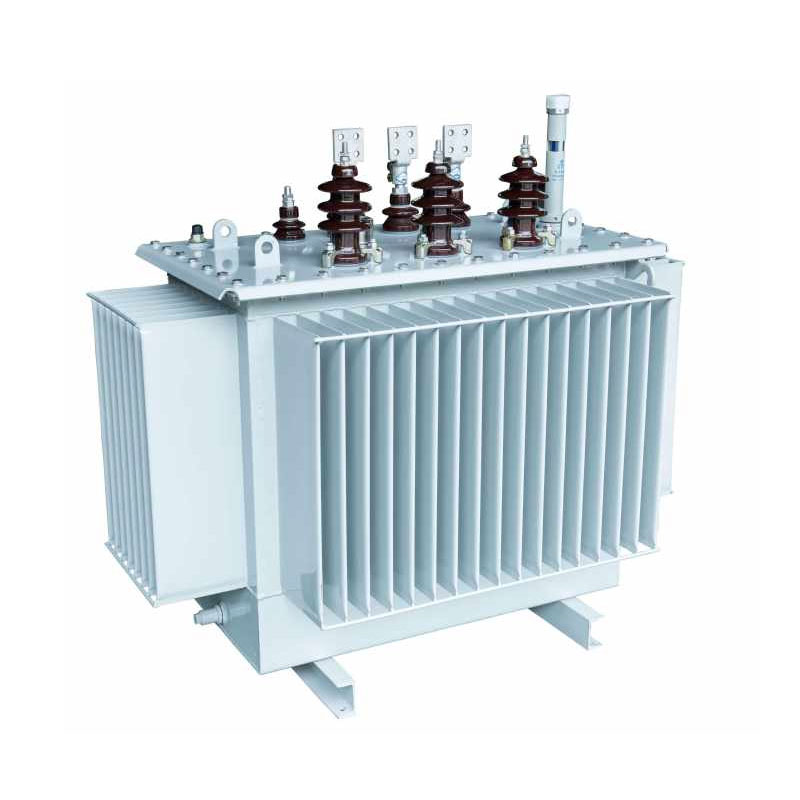

Transformator samochłodzący zanurzony w oleju o mocy 630 kVA

Ten chłodzony olejem transformator o mocy 630 kVA reprezentuje nową generację wysokowydajnej dystrybucji transformatory. Jego rdzeń wykorzystuje konstrukcję rany 3D opartą na konfiguracji trójkąta równobocznego, zapewniając najkrótszy i równej długości ścieżki magnetyczne dla wszystkich trzech faz z zerowymi szczelinami powietrznymi, podczas gdy przekrój poprzeczny kolumny rdzenia przybliża okrąg. W porównaniu do tradycyjnych urządzeń skutecznie redukuje straty i hałas, osiąga precyzję równowaga trójfazowa, tłumi trzecie harmoniczne i zapewnia znacznie zoptymalizowaną wydajność elektryczną.

Obsługując poziomy napięć 10 kV, 20 kV i 36 kV, jednostka wykorzystuje metodę samochłodzenia w zanurzeniu w oleju, która nie wymaga zewnętrzne urządzenia chłodzące, zapewniające łatwą obsługę i konserwację, a także duże możliwości dostosowania do różnych warunków pracy warunki. Jest szeroko stosowany w sieciach miejskich i wiejskich, przedsiębiorstwach przemysłowych i górniczych oraz w zintegrowanych podstacjach aplikacje. Wspierany przez dojrzały łańcuch dostaw, Usune — niezawodny dostawca sprzętu elektroenergetycznego — zapewnia ustandaryzowane, wysokiej jakości produkty i kompleksowe usługi wsparcia dla klientów na całym świecie.

Podstawowe cechy konstrukcyjne i zalety techniczne

1. Rdzeń o wysokiej precyzji i niskich stratach

Rdzeń jest zbudowany z arkuszy stali krzemowej o ziarnistościach o wysokiej przepuszczalności, przetwarzanych przy użyciu importowanego GEORG sprzęt do cięcia poprzecznego i technika łączenia bez szwu pod kątem 45°, aby całkowicie wyeliminować szczeliny powietrzne w obwodzie magnetycznym. The arkusze formowane są w wielostopniowy okrągły przekrój poprzeczny, co znacznie zmniejsza oporność magnetyczną w stanie jałowym straty i hałas podczas pracy. Konstrukcja ta rozwiązuje problemy typowe dla tradycyjnych transformatorów, takich jak transformatory trójfazowe brak równowagi i wysokie straty – zapewniając w ten sposób długoterminową pracę przy niskim zużyciu energii.

2. Struktura cewki o wysokiej wytrzymałości i odporności na uderzenia

Uzwojenie wysokiego napięcia wykorzystuje konstrukcję cylindryczną, podczas gdy uzwojenie niskiego napięcia oferuje wybór pomiędzy konfiguracje cylindryczne i foliowe dostosowane do określonych warunków pracy. Taka konstrukcja optymalizuje strumień magnetyczny dystrybucji, skutecznie zwiększając odporność sprzętu na zwarcia i przepięcia piorunowe zapobieganie miejscowemu przegrzaniu. Dzięki temu zapewnia doskonałą stabilność działania i odporność na zakłócenia nadaje się do złożonych środowisk, takich jak obiekty przemysłowe i zewnętrzne sieci energetyczne.

3. Odporny na korozję, trwały zbiornik oleju z tektury falistej

Zbiornik produkowany jest z precyzyjnej stali walcowanej na zimno przy użyciu specjalistycznej linii do produkcji zbiorników z tektury falistej posiada antykorozyjną powłokę powierzchniową, dzięki czemu jest odporna na trudne warunki, takie jak narażenie na działanie oleju i korozja chemiczna. Konstrukcja falista łączy w sobie efektywne odprowadzanie ciepła z adaptacyjnym odkształceniem możliwości; kompensuje rozszerzalność cieplną i kurczenie się oleju izolacyjnego, utrzymuje pełne powietrze uszczelnienie opóźniające starzenie się oleju i znacznie wydłużające żywotność sprzętu.

4. Struktura izolacji o wysokim bezpieczeństwie

Transformator chłodzony olejem o mocy 630 kVA posiada konstrukcję izolacyjną klasy A z koncentrycznymi uzwojenia niskiego napięcia. Izolacja międzycewkowa wykorzystuje konstrukcję kompozytową – łączącą tuleje tekturowe z małymi szczeliny olejowe – aby zapewnić wysoką wytrzymałość dielektryczną i doskonałe właściwości uszczelniające. Ta konstrukcja skutecznie łagodzi zagrożeń bezpieczeństwa, takich jak wycieki, zwarcia i awarie izolacji, umożliwia ciągłą pracę przez 24 godziny, oraz spełnia krajowe normy bezpieczeństwa energetycznego.

Typ produktu

Analiza oszczędności energii i korzyści ekonomicznych

Transformator chłodzony olejem o mocy 630 kVA, chłodzony olejem, oferuje wyjątkowe możliwości oszczędzania energii i redukcji emisji dwutlenku węgla. Standaryzowane formuły pozwalają na precyzyjne obliczenie rocznych kosztów energii elektrycznej i emisji gazów cieplarnianych, zapewniając oparte na danych wsparcie w zakresie modernizacji efektywności energetycznej przedsiębiorstw i zarządzania kosztami. Podstawowe formuły są następujące:

1. Wzór na roczny koszt energii elektrycznej: roczny koszt energii elektrycznej (CNY/rok) = [strata bez obciążenia (kW) + strata przy obciążeniu (kW) × (średnia Współczynnik obciążenia)²] × 365 × 24 × Cena energii elektrycznej
2. Wzór na roczną emisję CO₂: Roczna emisja dwutlenku węgla (kg) = [strata bez obciążenia (kW) + utrata obciążenia (kW) × (średnie obciążenie Współczynnik)²] × 365 × 24 × Współczynnik emisji dwutlenku węgla (kg-CO₂/kWh)

W porównaniu do tradycyjnych, przestarzałych transformatorów, produkt ten charakteryzuje się znacznie niższymi stratami w stanie jałowym i obciążeniowym zmniejszenie kosztów energii elektrycznej i emisji gazów cieplarnianych zgodnie z polityką modernizacji zielonej energii. Oferuje wysokie opłacalność w długim okresie eksploatacji i krótki okres zwrotu, zapewniając zarówno wartość ekonomiczną, jak i środowiskową.

Parametry techniczne

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S11

Uwaga: Dla transformatorów o mocy znamionowej 500 kVA i mniejszej, strata obciążenia powyżej rampy w tabeli wynosi dotyczy Dyn11 grupa połączeń, a utrata obciążenia poniżej rampy ma zastosowanie do grupy połączeń Yyn0.

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S13

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S14

Referencje projektu

Projekt wystrzelenia rakiety Cas-space

Raport z testu

Przypadki zastosowań w świecie rzeczywistym

1. Projekt modernizacji sieci miejskiej i wiejskiej

W ramach projektu modernizacji sieci wiejskiej w Zhejiang partiami wymieniano przestarzały, powodujący duże straty sprzęt. Adresowanie problemy, takie jak znaczne wahania obciążenia, asymetria trójfazowa i nadmierne harmoniczne produkt — wykorzystujący zalety nawiniętego rdzenia 3D w celu stabilizacji i zrównoważenia napięcia — zasadniczo ulepszony jakość zasilania. Pomiary w terenie wykazały redukcję strat bez obciążenia o ponad 30% na jednostkę i spadek o 40%. wskaźnik awaryjności zasilania obszaru dystrybucyjnego. Jednostka doskonale nadaje się do skomplikowanych zastosowań na terenach wiejskich warunków, ułatwiając energooszczędną modernizację sieci.

2. Projekt stacji ładowania samochodów ciężarowych o dużej ładowności

Stacja ładowania samochodów ciężarowych o dużej ładowności w Suzhou wykorzystała do obsługi wiele jednostek tego modelu transformatora operacje polegające na częstym uruchamianiu/zatrzymywaniu pali załadowczych i nagłych zmianach obciążenia. Z doskonałym ciepłem wydajność rozpraszania (samochłodzenie w oleju), transformator utrzymuje stabilną i sterowalną cewkę temperatur podczas pracy przy pełnym obciążeniu, bez wyłączeń spowodowanych przegrzaniem. Zapewnia to nieprzerwaną pracę przez całą dobę eksploatacji stacji, skutecznie ograniczając koszty związane z konserwacją i przestojami.

Często zadawane pytania

P1: Jakie poziomy napięcia i scenariusze zastosowań są kompatybilne z samochłodzonym olejem Usune 630 kVA transformator?

Produkt obsługuje wszystkie główne wartości znamionowe wysokiego napięcia (10 kV, 20 kV i 36 kV) i nadaje się do zastosowań takie jak modernizacja sieci miejskich i wiejskich, dystrybucja energii w przemyśle i kopalniach, stacje ładowania itp podstacje prefabrykowane lub modułowe. Posiada pozbawioną wentylatora, zanurzoną w oleju konstrukcję samochłodzącą, odpowiednią do użytku na zewnątrz instalacja; jest odporny na ekstremalne temperatury, kurz i łagodną korozję, oferując wyjątkowe możliwości adaptacji do różnych warunków pracy.

P2: Jakie są szczególne zalety tego transformatora w zakresie oszczędzania energii i w jaki sposób zmniejsza on koszty?

Podstawową cechą oszczędzania energii produktu jest jego trójwymiarowa, bezszczelinowa struktura rdzenia, która znacznie obniża właściwości magnetyczne straty w obwodzie, bez obciążenia i przy obciążeniu, skutecznie redukując straty harmoniczne i straty związane z ciepłem. Poniżej standardu warunkach pracy, zmniejsza całkowite zużycie energii o 20% – 30% w porównaniu do konwencjonalnych urządzeń ta sama pojemność. Prowadzi to do znacznych oszczędności w rocznych kosztach energii elektrycznej i redukcji emisji gazów cieplarnianych z polityką dotyczącą zielonej energii i zapewniającą wyjątkowe długoterminowe korzyści gospodarcze.

P3: Jakie są zalety dotyczące żywotności sprzętu oraz codziennej obsługi i konserwacji (O&M)?

W urządzeniu zastosowano izolowany powietrzem zbiornik oleju z tektury falistej oraz antykorozyjne materiały izolacyjne klasy A, które zapewniają znacznie opóźniają starzenie się oleju i samego urządzenia, co skutkuje dłuższą żywotnością niż standardowa transformatory. Charakteryzuje się niską awaryjnością oraz dużą odpornością na wstrząsy i zakłócenia. Rutynowa konserwacja wymaga jedynie okresowych kontroli poziomu oleju i stanu izolacji, co sprawia, że obsługa i konserwacja są proste i opłacalne – idealne dla scenariuszy wymagających długotrwałej, nieprzerwanej pracy.
