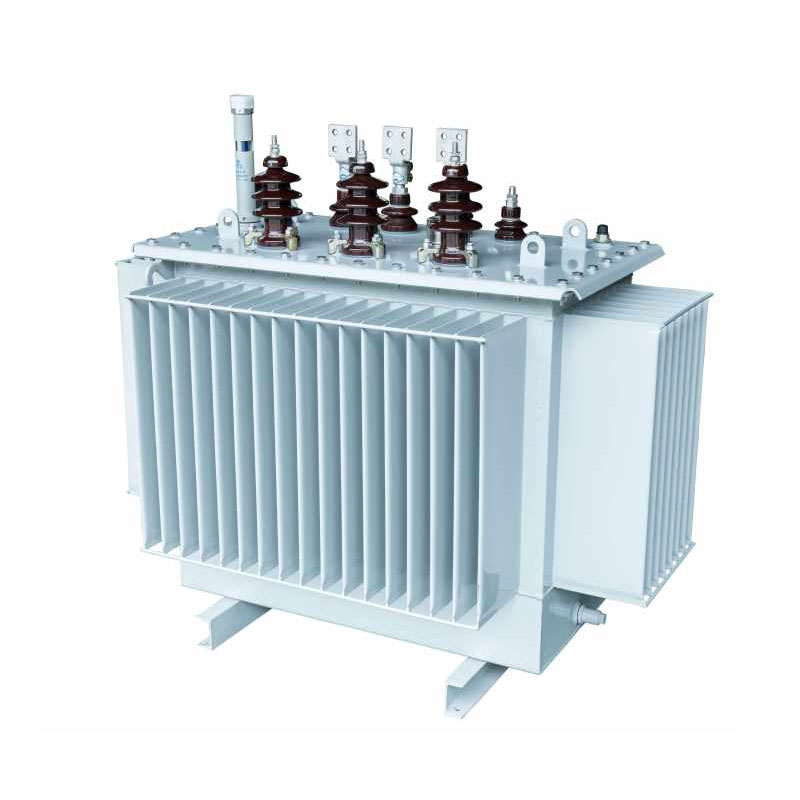

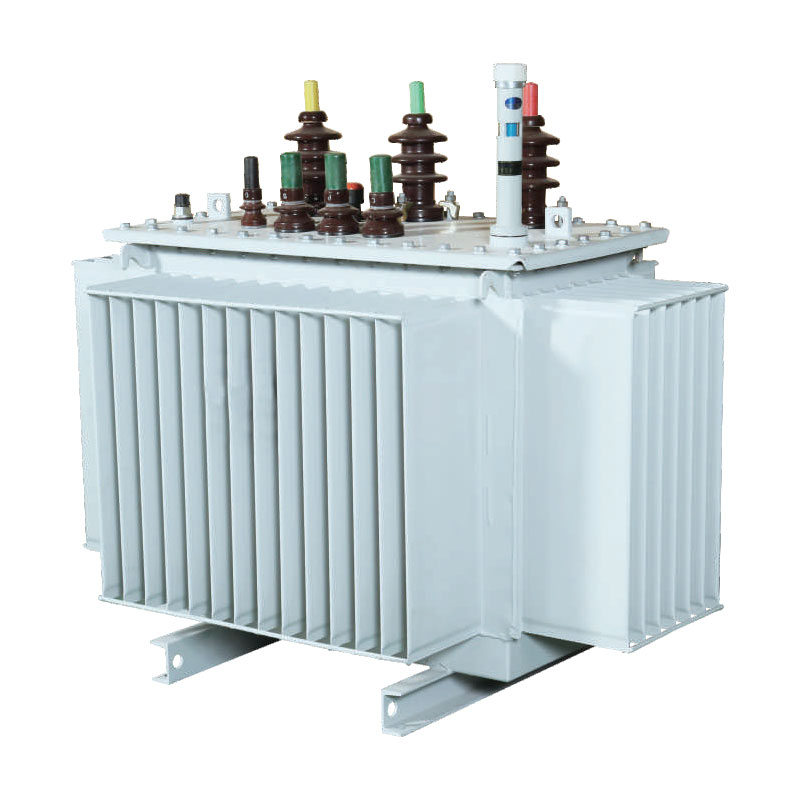

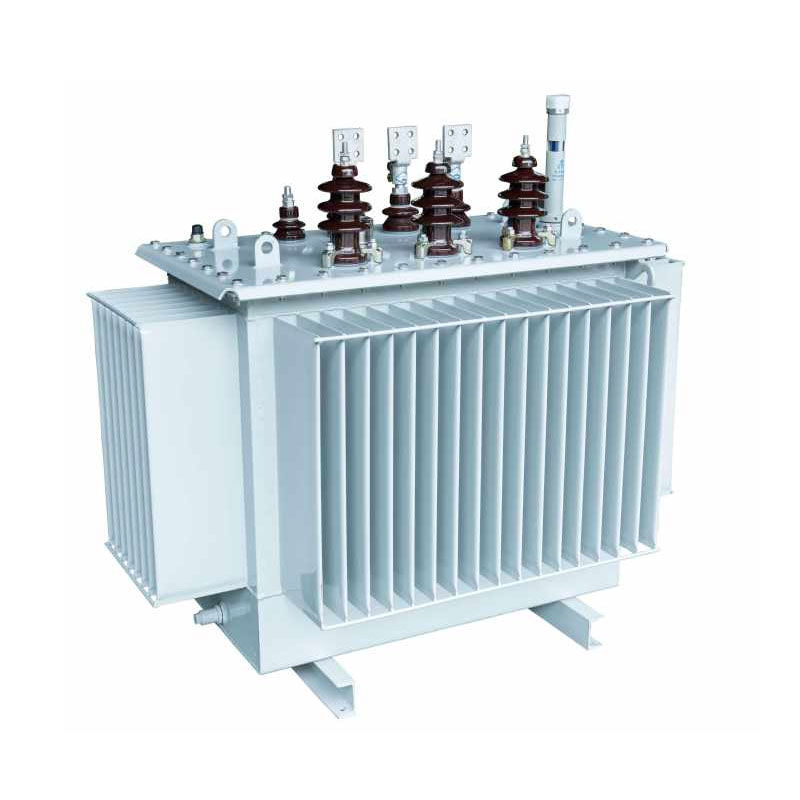

Transformator rozdzielczy zanurzony w oleju o mocy 1600 kVA

Transformator olejowy Usune 1600 kVA jest zoptymalizowany pod kątem rozwiązywania typowych problemów występujących w tradycyjnych instalacjach transformatorów, takie jak wysokie straty, nadmierny hałas, brak równowagi trójfazowej i słaba zdolność adaptacji do środowiska. Rdzeń wykorzystuje trójwymiarowy układ ran tworzący trójkąt równoboczny; obwód magnetyczny jest bezprzerwowy, z trzema jednakowymi długościami ścieżki magnetyczne o zminimalizowanej odległości. Przekrój słupa rdzenia znacznie zbliża się do kształtu kołowego zwiększając wydajność przenikalności magnetycznej, zasadniczo zmniejszając straty bez obciążenia i hałas podczas pracy, osiągając precyzję równowaga trójfazowa i łagodzenie zakłóceń harmonicznych.

Nadaje się do zastosowań o napięciu 10 kV, 20 kV i 36 kV, produkt jest precyzyjnie wytwarzany w standardowych zakładach i przechodzi rygorystyczne, kompleksowe testy. Charakteryzuje się stabilną wydajnością, dużą odpornością na przeciążenia i wysoką bezpieczeństwo operacyjne, co czyni go idealnym wyborem do integracji z prefabrykowanymi lub modułowymi podstacjami rozwiązanie do modernizacji nowoczesnych inteligentnych sieci.

Podstawowe cechy konstrukcyjne

1. System podstawowy

W rdzeniu zastosowano blachy ze stali krzemowej o wysokiej przepuszczalności i niskiej stratności, przetwarzane przy użyciu importowanego Westa Niemiecki sprzęt do cięcia poprzecznego firmy Georg i technika łączenia bez szwu pod kątem 45°. Powstają arkusze stali krzemowej w wielostopniową strukturę o okrągłym przekroju poprzecznym, całkowicie eliminując i redukując szczeliny powietrzne w obwodzie magnetycznym straty strumienia wycieku, skutecznie obniżając w ten sposób hałas podczas pracy i pobór mocy bez obciążenia. Ogólny rdzeń struktura jest zwarta i stabilna, z wysoką odpornością na nasycenie magnetyczne, zapewniając długoterminową, płynną pracę sprzętu operacja.

2. Struktura uzwojenia

Transformator rozdzielczy zanurzony w oleju o mocy 1600 kVA wykorzystuje zróżnicowaną konstrukcję uzwojenia: uzwojenie wysokiego napięcia ma konstrukcję cylindryczną, natomiast uzwojenie niskiego napięcia obsługuje zarówno cewki cylindryczne, jak i foliowe konfiguracje. Taka konstrukcja znacznie zwiększa odporność sprzętu na zwarcia i wyładowania atmosferyczne uderzenia, zapobiegając deformacji cewek lub uszkodzeniom spowodowanym udarami prądowymi. Koncentryczny układ wysokich i Cewki niskiego napięcia optymalizują rozkład obwodu magnetycznego, zapewniając bardziej równomierne przenoszenie mocy kompleksowo poprawiając ogólną efektywność operacyjną.

3. Konstrukcja zbiornika

Zbiornik jest wykonany z bardzo precyzyjnej stali walcowanej na zimno przy użyciu specjalistycznej linii do produkcji zbiorników z tektury falistej. Jego powierzchnia jest wykończona powłoką antykorozyjną klasy petrochemicznej, zapewniającą długoterminową odporność na olej i erozji chemicznej, dzięki czemu nadaje się do różnych trudnych warunków przemysłowych. Struktura falista służy m.in podwójny cel: ułatwia efektywne odprowadzanie ciepła w celu stabilizacji wzrostu temperatury podczas pracy przy pełnym obciążeniu jednocześnie uwzględniwszy rozszerzalność cieplną i kurczenie się oleju transformatorowego. W pełni uszczelniona konstrukcja izoluje urządzenie od powietrza, spowalniając starzenie się oleju izolacyjnego i znacznie wydłużając żywotność sprzętu żywotność.

4. Struktura izolacji

W urządzeniu zastosowano system izolacji klasy A, charakteryzujący się wysoką wytrzymałością dielektryczną i doskonałą odporność na wysoką temperaturę. Przy cewkach wysokiego i niskiego napięcia rozmieszczonych koncentrycznie, szczelina między cewkami wykorzystuje strukturę kompozytową — łączącą papierową osłonę rury z małymi szczelinami olejowymi — w celu optymalizacji wnętrza układ izolacji i wyeliminować „martwe strefy” izolacji. To skutecznie zwiększa odporność na napięcie i stabilność izolacji, zapobiegając przebiciom dielektrycznym i błędom wyładowczym, zapewniając w ten sposób bezpieczeństwo i niezawodność długotrwałe działanie.

Typ produktu

Korzyści ekonomiczne i oszczędność energii/redukcja emisji

Transformator dystrybucyjny zanurzony w oleju Usune o mocy 1600 kVA oferuje wyjątkową wydajność w zakresie oszczędzania energii, znacznie zmniejszając roczne koszty energii elektrycznej i emisję gazów cieplarnianych dla użytkowników. Poniższe podstawowe wzory pozwalają na dokładne określenie wartości operacyjnej sprzętu:
1. Wzór na roczny koszt energii elektrycznej: Koszt roczny (CNY/rok) = [strata bez obciążenia (kW) + utrata obciążenia (kW) × (średni współczynnik obciążenia)²] × 365 dni × 24 godziny × cena energii elektrycznej
2. Wzór emisji dwutlenku węgla: Roczna emisja CO₂ = [strata bez obciążenia (kW) + utrata obciążenia (kW) × (średni współczynnik obciążenia)²] × 365 dni × 24 godziny × współczynnik emisji dwutlenku węgla (kg-CO₂/kWh)
W porównaniu do tradycyjnych transformatorów o tych samych specyfikacjach, produkt ten charakteryzuje się niższymi stratami w stanie jałowym i obciążeniowym. W typowych przemysłowych warunkach pracy, przy średnim współczynniku obciążenia wynoszącym 60%, urządzenie to osiąga znaczne oszczędności energii elektrycznej, bezpośrednio zmniejszając korporacyjne koszty energii i obniżając emisję dwutlenku węgla. Jest zgodny z wymogami polityki „Dual Carbon”, tworząc dla użytkowników wartość ekonomiczną i środowiskową.

Parametry techniczne

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S11

Uwaga: Dla transformatorów o mocy znamionowej 500 kVA i mniejszej, strata obciążenia powyżej rampy w tabeli wynosi dotyczy Dyn11 grupa połączeń, a utrata obciążenia poniżej rampy ma zastosowanie do grupy połączeń Yyn0.

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S13

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S14

Referencje projektu

Projekt wystrzelenia rakiety Cas-space

Raport z testu

Przypadek aplikacji w świecie rzeczywistym

Jako profesjonalny i niezawodny dostawca sprzętu elektroenergetycznego, transformator dystrybucyjny zanurzony w oleju 1600 kVA 10 kV firmy Usune został z powodzeniem wdrożony w projekcie renowacji sieci miejsko-wiejskiej w Donghai Town, Lufeng, Guangdong. Instalacja skutecznie rozwiązano lokalne problemy związane z niewystarczającą mocą i niestabilnymi dostawami.

Przed modernizacją tradycyjny sprzęt dystrybucyjny na tym obszarze nie miał wystarczającej wydajności; w szczycie lata zapotrzebowania, częste były problemy, takie jak spadki napięcia i wyłączenia spowodowane przeciążeniem, poważnie wpływające na energię elektryczną w budynkach mieszkalnych wykorzystania i działalności małych i mikroprzedsiębiorstw. W 2026 roku miejscowy zakład energetyczny rozpoczął modernizację sieci projekt. Po wielowymiarowym porównaniu wydajności produktu, możliwości oszczędzania energii i funkcjonalności stabilność, wybrali wysokowydajny olejowy transformator dystrybucyjny Usune.

W projekcie wykorzystano prefabrykowany model instalacji podstacji. Po uruchomieniu sprzęt — charakteryzuje się niskie straty, niski poziom hałasu i doskonała równowaga trójfazowa – skutecznie wyeliminowały wąskie gardła w dostawach energii w regionie. Urządzenie działa stabilnie w wysokich temperaturach i przy dużym obciążeniu w lecie, bez nietypowych szumów i harmonicznych zakłócenia. Zmierzone dane pokazują, że straty w sprzęcie są znacznie niższe niż w przypadku standardowych transformatorów krajowe punkty odniesienia; roczne koszty energii elektrycznej z sieci spadły o ponad 18%, czemu towarzyszyła redukcja emisji gazów cieplarnianych. To stabilne źródło zasilania zapewnia mieszkańcom niezawodny prąd i ciągłą produkcję na potrzeby lokalnego przetwarzania przedsiębiorstw, uznając projekt za punkt odniesienia dla renowacji energooszczędnych sieci we wschodnim Guangdong.

Często zadawane pytania

P1: Do jakich scenariuszy nadaje się olejowy transformator dystrybucyjny Usune 1600 kVA?

Linia produktów obejmuje poziomy napięć 10 kV, 20 kV i 36 kV, oferując wyjątkowe możliwości adaptacji. Jest to przede wszystkim wykorzystywane do modernizacji sieci miejsko-wiejskiej, dystrybucji energii dla przedsiębiorstw przemysłowych i górniczych oraz wdrażania w w trudnych warunkach przemysłowych, takich jak zakłady chemiczne i spożywcze. Jest kompatybilny z prefabrykatami obudów i połączonych podstacji oraz spełnia wymagania dotyczące zasilania o dużej mocy w scenariuszach takich jak inżynieria tunelowa projektów i dużych kompleksów handlowych.

P2: Jakie są podstawowe zalety tego transformatora w porównaniu z tradycyjnymi produktami?

W porównaniu do tradycyjnych transformatorów o tej samej mocy, produkt ten oferuje cztery kluczowe zalety: po pierwsze, 3D konstrukcja nawiniętego rdzenia z bezprzerwowym obwodem magnetycznym skutkuje niższymi stratami i zmniejszonym hałasem; po drugie, zoptymalizowany konstrukcja cewki i izolacji zapewnia doskonałą odporność na zwarcia i zwiększone bezpieczeństwo pracy; po trzecie, przemysłowy, odporny na korozję zbiornik oleju z tektury falistej nadaje się do trudnych warunków pracy i zapewnia: dłuższa żywotność; i po czwarte, precyzyjne równoważenie trójfazowe tłumi harmoniczne trzeciego rzędu, zapewniając więcej stabilna jakość zasilania.

P3: Jaka jest żywotność i długoterminowe koszty konserwacji transformatora dystrybucyjnego zanurzonego w oleju o mocy 1600 kVA?

Urządzenie posiada w pełni uszczelnioną konstrukcję zbiornika oleju, która izoluje urządzenie od powietrza, opóźniając w ten sposób starzenie się oleju izolacyjnego i umożliwia żywotność ponad 20 lat. Dzięki dojrzałej, niezawodnej konstrukcji i niezwykle niska awaryjność, jednostka nie wymaga częstej konserwacji – jedynie okresowych kontroli poziomu oleju i eksploatacji potrzebny jest hałas. W porównaniu do tradycyjnych transformatorów znacznie zmniejsza koszty robocizny i materiałów z tym związanych z obsługą i konserwacją, oferując najwyższą efektywność kosztową w całym cyklu życia.
