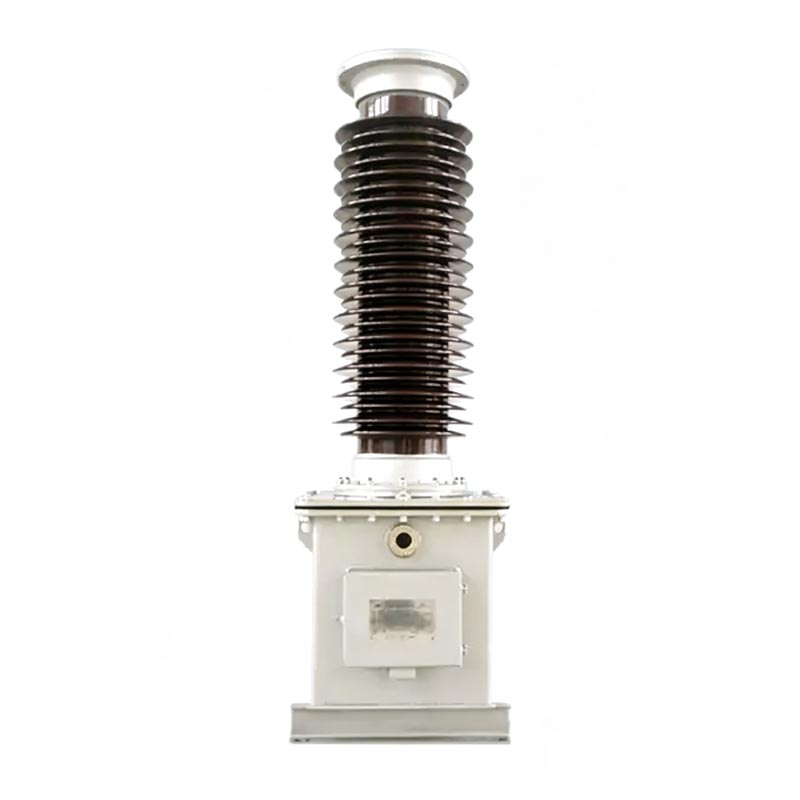

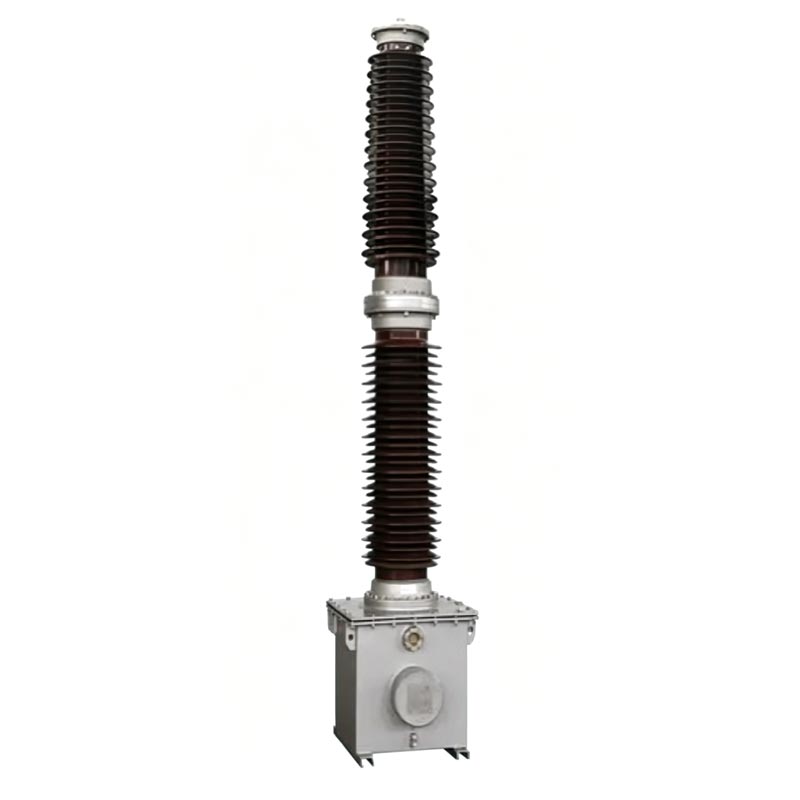

Transformator napięciowy 110 kV Pt

Transformator napięciowy Pt serii Usune TYD 110 kV to wysokowydajny pojemnościowy transformator napięciowy specjalnie przeznaczone do sieci elektroenergetycznych wysokiego napięcia 110kV. Produkt przyjmuje zasadę pojemnościowego podziału napięcia i jest w pełni uszczelniona konstrukcja zanurzona w oleju, pozwalająca uniknąć wad tradycyjnych transformatorów, takich jak duże rozmiary i słabość przeciwzakłóceniowe i posiada doskonałą odporność na zanieczyszczenia, tolerancję na niskie temperatury i odporność na wiatr. To sprzęt integruje funkcje pomiarowe, zabezpieczające i sprzęgające komunikację nośną i stanowi rdzeń wspierający urządzenie do inteligentnej obsługi i konserwacji systemów przesyłu i transformacji energii 110kV.

Transformator napięciowy Pt 110 kV jest ściśle zgodny z normami krajowymi GB/T20840.1-2010, GB/T20840.5-2013 i GB/T19749-2005. Procesy projektowania, produkcji i testowania są ustandaryzowane, a wszystkie parametry wydajności spełniają wymagania specyfikacje badań profilaktycznych dla sprzętu elektroenergetycznego.

Transformator napięcia kondensatora

TYD-35 (66, 110/220)kV-0,01 (0,02)

Instrukcje ogólne

Wyjaśnienie modelu produktu

- TYD: Specjalny kod dla pojemnościowych przekładników napięciowych
- 110/3: Znamionowe napięcie fazowe systemu, z którym jest kompatybilny, wynosi 110 kV
- 0,02: Pojemność znamionowa pojemnościowego dzielnika napięcia wynosi 0,02 μF
- Kod charakterystyczny przyrostka: H - Typ przeciw zanieczyszczeniom; G - Typ wysokogórski (odpowiedni dla wysokości powyżej 2000 m); F – Nadaje się do systemów z punktem neutralnym, które nie są skutecznie uziemione

Przykład: TYD110/3-0.02FH reprezentuje pojemnościowy przekładnik napięciowy odpowiedni dla punktu neutralnego 110 kV nieefektywnie uziemione sieci elektroenergetyczne, o pojemności znamionowej 0,02 μF i wysokim współczynniku ochrony przed zanieczyszczeniami.

Elementy struktury rdzenia

1. Pojemnościowy dzielnik napięcia

Składa się z kondensatorów sprzęgających i kondensatorów dzielących napięcie ułożonych razem. Wiele zestawów kondensatorów elementy są połączone szeregowo wewnątrz tulei porcelanowej. Wykorzystuje wysokiej jakości cienką folię i papier kondensatorowy kompozytowy dielektryk i jest impregnowany próżniowo wysokiej jakości olejem izolacyjnym. Sprzęt posiada pełną szczelność konstrukcja z wbudowanym urządzeniem do kompensacji oleju w celu utrzymania stabilnego ciśnienia wewnętrznego, zapobiegania wyciekom oleju, eliminują potrzebę pobierania próbek na miejscu, skutecznie izolują zewnętrzną wilgoć i zanieczyszczenia oraz zapewniają stabilność wydajność izolacji.

2. Urządzenie elektromagnetyczne

Transformator napięciowy Pt 110 kV jest całkowicie szczelnie zamknięty w stalowym zbiorniku wypełnionym olejem (który służy również jako podstawa kondensatora), w tym transformator pośredni, dławik kompensacyjny i dławik szybkiego nasycenia amortyzator. Przed opuszczeniem fabryki jest on wstępnie zmontowany z kondensatorem rozdzielającym niskiego napięcia. Elektromagnetyczne Jednostka i obwód olejowy dzielnika kondensatora są całkowicie odizolowane, co zapewnia brak zakłóceń i stabilną pracę. Zaciski przewodów wtórnych i fali nośnej umieszczone są centralnie w skrzynce przyłączeniowej na bocznej ścianie zbiornika, wyraźnie oznakowane, co ułatwia okablowanie i konserwację na miejscu.

Podstawowe funkcje produktu

1. Pomiar energii i monitorowanie napięcia

Dokładnie zmniejsza moc wyjściową, aby zapewnić standardowy sygnał niskiego napięcia, oferując niezawodne wsparcie danych dla zasilania pomiar energii sieci i monitorowanie napięcia w czasie rzeczywistym.

2. Ochrona przekaźnika sieci energetycznej

Wyposażony w zabezpieczenia przekaźnikowe i automatykę sterującą, umożliwia identyfikację uszkodzeń sieci elektroenergetycznej, weryfikację synchronizacji i ochronę linii, zapobiegając uszkodzeniom sprzętu i awariom sieci energetycznej spowodowanym przez anomalie napięcia.

3. Sprzężenie komunikacyjne nośnej

Służy jako dedykowany kondensator sprzęgający do komunikacji nośnej linii energetycznej, zapewniając stabilny kanał sygnałowy transmisja danych sieci energetycznej oraz zdalna obsługa i konserwacja.

Parametry techniczne i środowisko operacyjne

1. Podstawowe parametry techniczne

- Zgodne warunki pracy: system zasilania prądem przemiennym 50/60 Hz
- Dodatkowe napięcie wyjściowe: 100/√3 V, 100 V (specyfikacje standardowe)
- Tangens straty dielektrycznej: ≤0,002
- Błąd kondensatora: Nie przekraczający ±2% wartości znamionowej z tabliczki znamionowej
- Rezystancja izolacji: ≥500MΩ (mierzona megaomomierzem 2500V)
- Możliwość działania w przypadku przepięcia: Długotrwała praca przy napięciu znamionowym 1,2 razy większym; krótkotrwała praca na poziomie 1,5 razy napięcie znamionowe przez 30 sekund; Typ F może pracować nieprzerwanie przez 8 godzin przy napięciu znamionowym 1,9 razy większym

2. Obowiązujące warunki środowiskowe

- Temperatura pracy: -40 ℃ ~ + 45 ℃ (możliwość dostosowania do specjalnych warunków)
- Maksymalna odporność na prędkość wiatru: 150 km/h
- Obowiązująca wysokość: ≤2000 m (modele przeznaczone do pracy na dużych wysokościach dostępne na żądanie)
- Maksymalna grubość oblodzenia: 10 mm
- Klasa odporności na zanieczyszczenia: Standardowa klasa D (odległość upływu ≥ 43,3 mm/kV), opcjonalnie klasa E (odległość upływu ≥ 53,7 mm/kV)

Inżynierski przypadek zastosowania

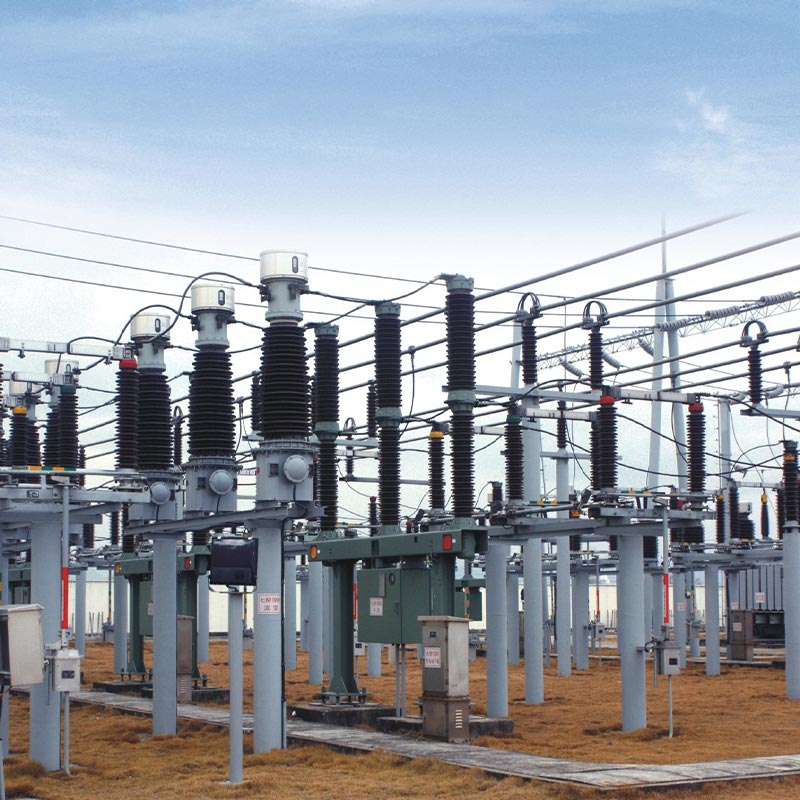

Transformator napięciowy Pt Usune TYD110/3-0.02FH przeciw zanieczyszczeniom 110 kV został z powodzeniem zastosowany w instalacji zewnętrznej projekt renowacji regionalnej stacji elektroenergetycznej 110 kV w prowincji Zhejiang. Podstacja ta obsługuje otoczenie parkach przemysłowych i obszarach mieszkalnych, wymagających wyjątkowo dużej stabilności zasilania i niezawodności sprzętu. Położone na obszarze przybrzeżnym charakteryzującym się dużą wilgotnością, dużą mgłą solną i dużym zanieczyszczeniem oraz częstymi bryzami morskimi, projekt wymaga rygorystycznej ochrony przed zanieczyszczeniami, korozją i zapobieganiem starzeniu się pod wysokim napięciem sprzęt.

Sprzęt został podniesiony, zainstalowany i uruchomiony ściśle według specyfikacji producenta przed oddaniem do użytku. Świadczą o tym dane z dwóch lat eksploatacji i konserwacji na miejscu oraz dane z regularnych testów Podstawowe parametry, takie jak pojemność sprzętu i straty dielektryczne, konsekwentnie spełniają normy krajowe, przy czym nr problemy, takie jak wyciek oleju, nietypowy hałas lub dryf parametrów. Jego doskonałe właściwości przeciwporostowe i antykorozyjne konstrukcja skutecznie opiera się korozji powodowanej przez przybrzeżną mgłę solną i wilgotne powietrze, unikając typowych usterek, takich jak starzenie się izolacji i wahania napięcia w tradycyjnych przekładnikach. Stabilnie uzupełnia moc pomiar, monitorowanie napięcia i sprzęganie komunikacji nośnej, zapewniając ciągłe i bezpieczne zasilanie podstacji oraz w pełni zweryfikować stabilność produktu i jego zdolność adaptacji w trudnych warunkach zewnętrznych.

Specyfikacje instalacji i konserwacji

1.Punkty instalacji

Sprzęt dostarczany jest jako kompletny zestaw: kondensatorowy dzielnik napięcia + urządzenie elektromagnetyczne. Instalacja musi ściśle przestrzegać numerów na tabliczce znamionowej; dowolne mieszanie i zastępowanie jest surowo zabronione. Na sprzęt podczas podnoszenia należy wykorzystać przeznaczone do tego otwory do podnoszenia zbiornika oleju zespołu elektromagnetycznego; bezpośrednie podnoszenie tuleje porcelanowe kondensatorów są zabronione. Fundament mocowany jest za pomocą śrub M20 o dużej wytrzymałości, a całość jest mocowana za pomocą śrub M20 o wysokiej wytrzymałości Kąt pochylenia instalacji wynosi ≤2/1000 mm, aby zapewnić stabilną pracę sprzętu.

Kluczowe wymagania dotyczące okablowania: Zaciski przepustnicy d1 i d2 muszą być niezawodnie podłączone; obwody otwarte są ściśle zabronione. W przypadku braku połączenia z urządzeniami nośnymi zaciski N i X muszą być niezawodnie zwarte. Podczas pracy urządzenia, zacisk X musi być bezpośrednio i niezawodnie uziemiony, aby zapobiec przedostawaniu się wysokiego napięcia do wnętrza obudowę dodatkową, uszkadzając sprzęt i zagrażając bezpieczeństwu osobistemu.

2. Środki ostrożności dotyczące obsługi i konserwacji oraz bezpieczeństwa

Sprzęt ma w pełni uszczelnioną konstrukcję zanurzoną w oleju, zapewniającą stabilną pracę i eliminującą potrzebę do rutynowych pobierania próbek i testowania oleju. Rutynowa konserwacja wymaga jedynie okresowych kontroli szczelności urządzenia stan, szczelność zacisków i rozwiązywanie problemów w przypadku nietypowych dźwięków, anomalii napięcia wtórnego i nagłych skoki napięcia w połączeniu w otwarty trójkąt. Nieautoryzowany demontaż śrub mocujących i uszczelnień urządzenia konstrukcja jest surowo zabroniona. Bez dzielnika kondensatora i urządzenia elektromagnetycznego nie wolno demontować pozwolenie producenta. Po złomowaniu sprzęt należy przekazać lokalnym organom ochrony środowiska dział ochrony w celu scentralizowanej i nieszkodliwej utylizacji, aby zapobiec zanieczyszczeniu środowiska.

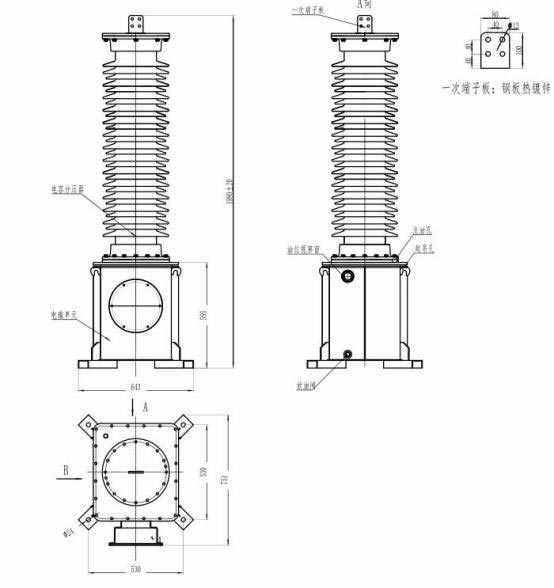

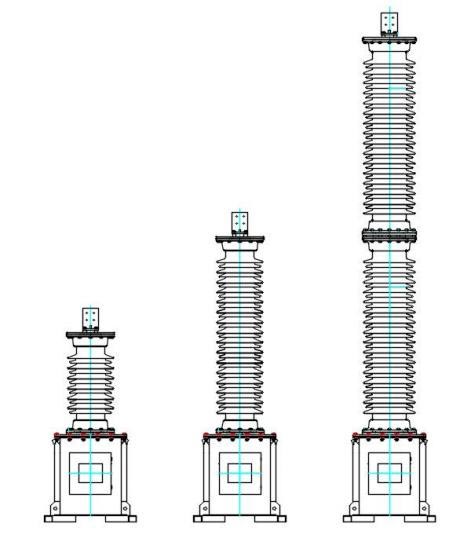

Wymiary produktu.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są różnice między modelami z przyrostkami H, G i F transformatora napięciowego Pt Usune 110 kV oraz do jakich scenariuszy się nadają?

H to typ odporny na zanieczyszczenia, odpowiedni do scenariuszy przybrzeżnych i silnie zanieczyszczonych obiektów przemysłowych, ze wzmocnioną odpornością na zanieczyszczenia droga pełzania i odporność na korozję; G to typ wysokogórski, zoptymalizowany dla obszarów powyżej 2000 m n.p.m., nadaje się do środowisk o niskim napięciu i silnym ultrafiolecie; F jest typem dedykowanym dla punktu neutralnego, który nie jest skuteczny uziemienie, z większą tolerancją przepięć, odpowiednie dla odpowiednich systemów sieci elektroenergetycznych. Odpowiedni model można wybrać w oparciu o środowisko geograficzne projektu i system sieci energetycznej.

P2: Dlaczego surowo zabrania się odłączania zacisków D1, D2 i N-X podczas pracy urządzenia?

D1 i D2 to zaciski przepustnicy. Ich otwarcie spowoduje awarię klapy, wywołanie wewnętrznych przepięć i przepięć powodując trwałe uszkodzenie kondensatorów i jednostek elektromagnetycznych. Jeśli nie jest podłączone żadne urządzenie nośne, odłączenie zacisków N-X umożliwi przedostanie się wysokiego napięcia do skrzynki przyłączeniowej wtórnej, powodując spalenie wtórnego sprzętu monitorującego i zabezpieczającego oraz spowodowania wypadku bezpieczeństwa. Niezawodność połączeń terminalowych musi być sprawdzone przed uruchomieniem urządzenia.

P3: Czy transformator napięcia Pt Usune 110 kV wymaga okresowego pobierania próbek oleju i testowania podczas pracy?

Nie, okresowe pobieranie próbek i badanie oleju nie jest wymagane. Jednostka elektromagnetyczna działa przy niskim napięciu i a pełny zestaw testów szczelności i wydajności został zakończony przed opuszczeniem fabryki, zapewniając niezawodność wydajność uszczelniania. Pobieranie próbek na miejscu zakłóci wewnętrzną równowagę ciśnień sprzętu, co doprowadzi do: potencjalne problemy, takie jak spadek poziomu oleju, wnikanie wilgoci i pogorszenie izolacji. Tylko rutynowe kontrole konieczne jest sprawdzenie integralności uszczelnień i stabilności parametrów elektrycznych. Jeżeli parametry są nieprawidłowe, skontaktuj się z producentem w celu przeprowadzenia specjalistycznych testów.
