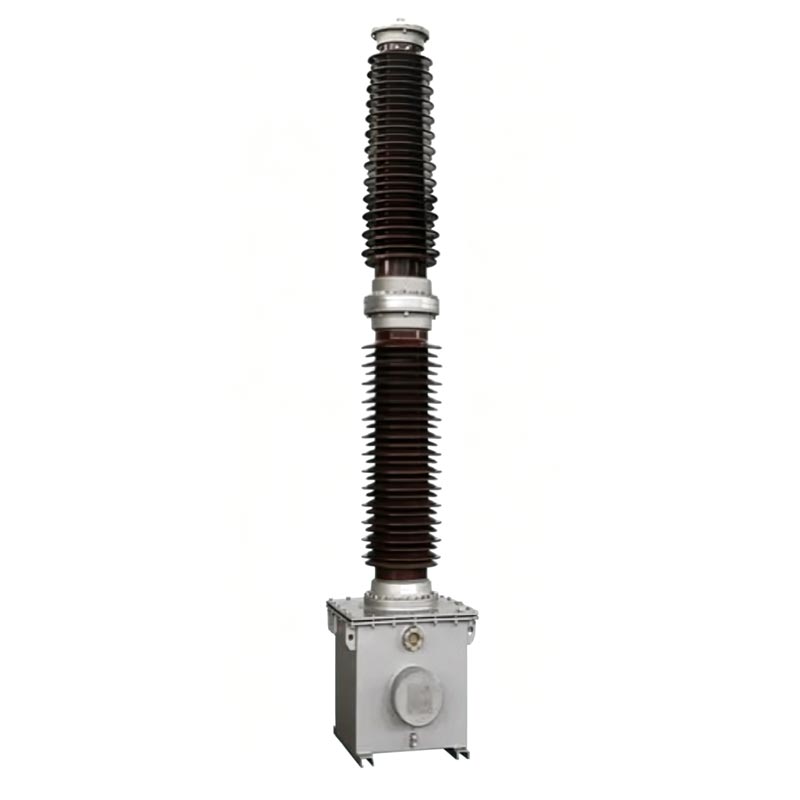

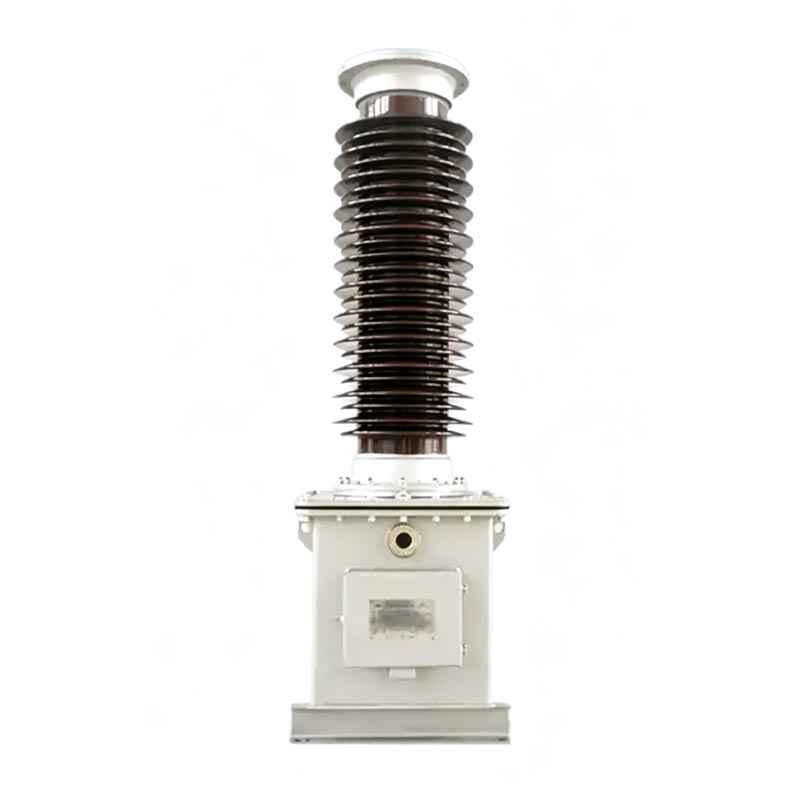

Zewnętrzny transformator napięcia

Zewnętrzny transformator napięcia Usune TYD pokrywa wszystkie poziomy napięcia od 35 kV do 220 kV, przekształcając wysokie napięcie układy na standardowe sygnały niskonapięciowe 100/√3 V lub 100 V na potrzeby pomiaru energii, pomiaru napięcia, zabezpieczenie przekaźnika i weryfikacja synchronizacji sieci. W porównaniu do tradycyjnych elektromagnetycznych przekładników napięciowych, produkt ten jest również wyposażony w złącze komunikacyjne nośnej linii energetycznej, co pozwala uniknąć problemów z ferrorezonansem. Ogólnie rzecz biorąc konstrukcja jest niezawodna, zapewniając długoterminową bezpieczną i stabilną pracę sieci elektroenergetycznych wysokiego napięcia, stanowiąc jej rdzeń urządzenie wspomagające budowę inteligentnych sieci.

Transformator napięcia kondensatora

TYD-35 (66, 110/220)kV-0,01 (0,02)

Instrukcje ogólne

Wyjaśnienie modelu produktu

Kody modeli serii TYD jasno definiują parametry produktu i obowiązujące scenariusze, ułatwiając inżynierię dobór i montaż na miejscu. Zasady kodowania są następujące:

1. Struktura modelu: TYD ① – ② ③

- TYD: Kod pojemnościowego przekładnika napięciowego
- ①: Znamionowe napięcie fazowe systemu (jednostka: kV)
- ②: Pojemność znamionowa dzielnika napięcia (jednostka: μF, opcjonalnie 0,01 μF, 0,02 μF)
- ③: Kod przyrostka funkcji funkcjonalnej

2. Wyjaśnienie kodu przyrostka:

- H: Typ odporny na zanieczyszczenia, odpowiedni do obszarów silnie zanieczyszczonych
- G: Typ wysokogórski, odpowiedni dla obszarów powyżej 2000 m n.p.m
- F: Nadaje się do systemów z punktem neutralnym, które nie są skutecznie uziemione

3. Typowy przykład modelu

TYD110/√3-0,02FH, reprezentujący poziom napięcia 110 kV, pojemność znamionowa dzielnika napięcia 0,02 μF, odpowiednia dla systemy nieuziemione z punktem neutralnym i środowiska zanieczyszczone klasy D, pojemnościowy przekładnik napięciowy.

Podstawowe funkcje

1. Precyzyjny pomiar i pomiar napięcia

Umożliwia bardzo precyzyjne pozyskiwanie napięcia i pomiar energii, zapewniając dokładne rozliczanie sieci energetycznej dane dotyczące zużycia.

2. Ochrona sieci energetycznej i automatyczne sterowanie

Zapewnia stabilne sygnały napięciowe do ochrony przekaźników, automatycznego sterowania siecią energetyczną i synchronizacji weryfikację, umożliwiającą szybką reakcję na awarie systemu.

3. Złącze komunikacyjne linii energetycznej

Działa jako kondensator sprzęgający do komunikacji nośnej linii energetycznej, umożliwiając transmisję sygnału linii energetycznej bez dodatkowe okablowanie.

Standardy wykonania

Cały proces produkcji i testowania zewnętrznego transformatora napięcia jest ściśle zgodny z przepisami krajowymi autorytatywne standardy, w pełni spełniające specyfikacje odbioru technicznego:
- GB/T20840.1-2010 „Przekładniki przyrządowe – Część 1: Ogólne wymagania techniczne”
- GB/T20840.5-2013 „Transformatory przyrządowe – Część 5: Dodatkowe wymagania techniczne dotyczące napięcia pojemnościowego Transformatory”
- GB/T19749-2005 „Kondensatory sprzężone i pojemnościowe dzielniki napięcia”

Obowiązujące warunki środowiskowe

Zewnętrzny transformator napięciowy charakteryzuje się doskonałą zdolnością adaptacji do środowiska i może pracować stabilnie w złożonych warunkach warunki zewnętrzne. Standardowe obowiązujące parametry są następujące:
- Scenariusze instalacji: Nadaje się do użytku zarówno wewnątrz, jak i na zewnątrz
- Temperatura otoczenia: -40 ℃ ~ + 45 ℃ (Warunki specjalne można dostosować i negocjować)
- Maksymalna prędkość wiatru: ≤150 km/h
- Wysokość znamionowa: ≤2000 m (wersja wysokogórska typu G dostosowuje się do większych wysokości)
- Grubość oblodzenia: ≤10 mm
- Stopień ochrony przed zanieczyszczeniami: Standardowa klasa D (odległość upływu ≥ 43,3 mm/kV), opcjonalnie klasa E (odległość upływu ≥ 53,7 mm/kV)

Zalety strukturalne produktu

CVT serii Usune TYD przyjmuje modułową zintegrowaną strukturę, składającą się z dwóch podstawowych części: napięcia pojemnościowego rozdzielacz i urządzenie elektromagnetyczne. Konstrukcja jest solidna i trwała:

1. Pojemnościowy dzielnik napięcia o wysokiej wytrzymałości

Wykorzystuje wysokiej jakości dielektryk cienkowarstwowy i kompozytowy z papieru kondensatorowego. Jest wiele elementów kondensatora połączone szeregowo wewnątrz tulei porcelanowej, impregnowane próżniowo wysokiej jakości olejem izolacyjnym. w pełni szczelna konstrukcja jest wyposażona w urządzenie kompensujące olej, aby utrzymać wewnętrzną stabilność napięcia, eliminując olej problemy z wyciekami i wilgocią. Konstrukcja montażu śrubowego zapewnia wygodny montaż i pewne połączenie.

2. Zintegrowane urządzenie elektromagnetyczne

Zawiera wbudowany transformator pośredni, reaktor kompensacyjny i tłumik reaktora szybko nasycającego, wszystko uszczelnione w stalowym zbiorniku wypełnionym olejem. Przed opuszczeniem fabryki jest wstępnie montowany z dzielnikiem niskiego napięcia, zapewniając całkowitą izolację układu oleju izolacyjnego i eliminując wzajemne zakłócenia.

3. Projekt ochrony bezpieczeństwa

Wyposażone w dedykowane zaciski tłumiące, uziemiające i fali nośnej z wyraźnymi oznaczeniami. Wielokrotne ochronne konstrukcje skutecznie zapobiegają zagrożeniom bezpieczeństwa, takim jak upływ wysokiego napięcia i uszkodzenie sprzętu wtórnego.

Inżynieria Zastosowanie Cas

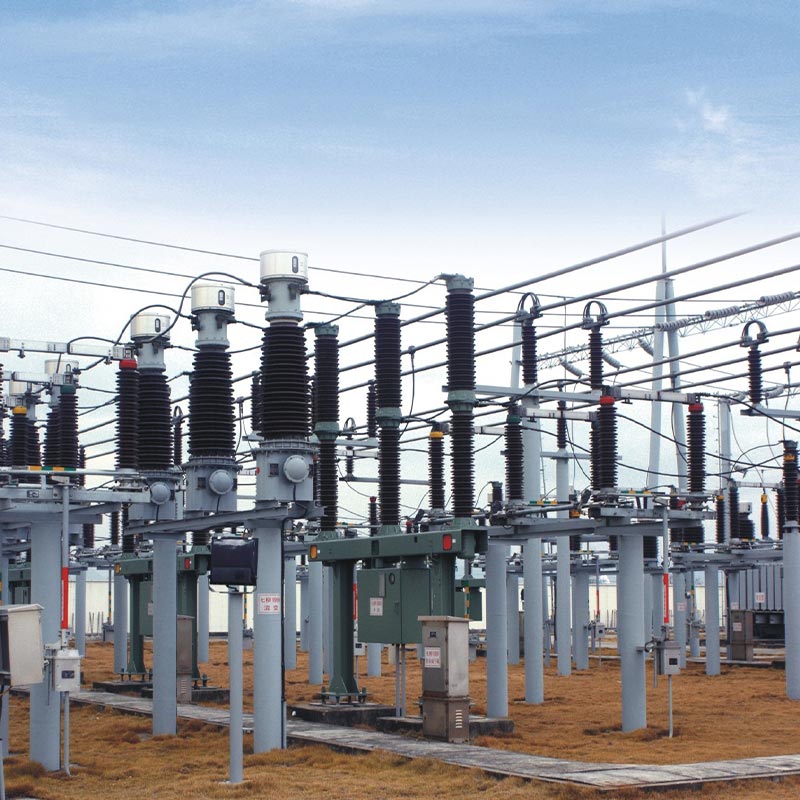

Jako wysokiej jakości dostawca sprzętu CVT wysokiego napięcia, przekładniki napięciowe serii TYD firmy Usune zostały z sukcesem zastosowano w kluczowym projekcie renowacji miejskiej sieci energetycznej 110 kV w Zhoushan w prowincji Zhejiang. The do projektu wybrano klasyczny model TYD110/√3-0.02FH, odpowiedni do złożonych warunków pracy lokalnego obszar przybrzeżny z dużym zanieczyszczeniem i nieskutecznie uziemionym punktem neutralnym.
Oryginalne wyposażenie tej podstacji charakteryzowało się niestabilnym pomiarem napięcia i słabą odpornością na zakłócenia możliwości. Po wymianie przekładni CVT na przekładnie CVT Usune serii TYD, sprzęt działa stabilnie przez dłuższy czas niż 3 lata, zachowując dokładny pomiar i stabilny sygnał wyjściowy nawet w trudnych warunkach, takich jak wysokie wilgoć, mgła solna i silny wiatr. Zapewnia to niezawodne wsparcie dla zabezpieczenia przekaźnika podstacji i nośnika komunikacji, skutecznie poprawiając niezawodność pracy regionalnej sieci elektroenergetycznej, redukując wyposażenie wskaźniki awaryjności i pełną weryfikację doskonałej odporności produktu na warunki atmosferyczne i zanieczyszczenia.

Specyfikacje obsługi i konserwacji

1. Podstawowe parametry operacyjne

- Długotrwała praca: 1,2-krotność napięcia znamionowego (1,2 Un)
- Krótkoterminowe przeciążenie: Może działać przez 30 sekund przy napięciu 1,5 Un
- Dedykowany typ F: Może pracować nieprzerwanie przez 8 godzin przy napięciu 1,9 Un

2. Wymagania dotyczące codziennej konserwacji

- Regularnie sprawdzaj stan uszczelnienia urządzenia, aby zapobiec wyciekom oleju izolacyjnego;
- Zapewnić niezawodne połączenie zacisków tłumiących d1 i d2; praca w obwodzie otwartym jest surowo zabroniona;
- W przypadku braku połączenia z urządzeniami nośnymi zaciski N i X muszą być bezpiecznie zwarte;
- Zabrania się samowolnego demontażu śrub uszczelniających i konstrukcji uszczelniających otwory wlewu oleju;
- Rutynowe pobieranie próbek oleju i testowanie modułu elektromagnetycznego nie jest wymagane, aby uniknąć zagrożeń bezpieczeństwa spowodowanych przez olej poziom spada.

Wymiary produktu.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie podstawowe testy należy przeprowadzić przed uruchomieniem przekładni CVT serii Usune TYD?

Zgodnie z normą DL/T596-1996 należy przeprowadzić trzy podstawowe testy: Po pierwsze, pojemność i dielektryk należy sprawdzić utratę dzielnika kondensatora, przy czym wartość pojemności odbiega od wartości z tabliczki znamionowej o ≤2% i tangens straty dielektrycznej ≤0,002. Po drugie, rezystancję izolacji jednostki elektromagnetycznej należy sprawdzić za pomocą a Megaomomierz 2500 V, z rezystancją izolacji każdego zacisku do masy ≥ 500 MΩ. Po trzecie, kalibracja dokładności Test wymaga zwiększenia kąta przewodów wysokiego napięcia, aby zredukować zakłócenia pojemności rozproszonej i zapewnić dokładność pomiaru.

P2: Jakie są najważniejsze środki ostrożności podczas instalacji zewnętrznego transformatora napięciowego na miejscu?

Po pierwsze, dzielnik kondensatora i urządzenie elektromagnetyczne stanowią pasujący zestaw i należy go zamontować zgodnie z przepisami numery tabliczek znamionowych; nie można ich dowolnie zamieniać. Po drugie, otwory do podnoszenia jednostki elektromagnetycznej do podnoszenia należy używać zbiornika oleju; podnoszenie porcelanowej tulei kondensatora jest zabronione, aby zapobiec uszkodzeniu sprzętu uszkodzenie. Po trzecie, fundament należy przymocować za pomocą śrub M20 o dużej wytrzymałości, a także należy zapewnić ogólne nachylenie sprzętu nie przekraczać 2/1000 mm. Po czwarte, upewnij się, że zacisk X jest niezawodnie uziemiony, a zacisk tłumiący jest bezpiecznie podłączone, aby uniknąć uszkodzenia sprzętu.

P3: W jakich scenariuszach nadają się modele z przyrostkami H, G i F?

H to typ zapobiegający zanieczyszczeniom, odpowiedni do silnie zanieczyszczonych i wysoce korozyjnych środowisk, takich jak obszary przybrzeżne i kopalnie przemysłowe; G to typ wysokogórski, zoptymalizowany pod kątem pracy na dużych wysokościach, przy niskim napięciu i niskiej temperaturze środowiska odpowiednie dla obszarów powyżej 2000 m; F to typ adaptacyjny do systemu, zaprojektowany specjalnie dla punktu neutralnego nieefektywnie uziemione systemy elektroenergetyczne, z większą tolerancją przepięć, odpowiednie dla specjalnych sieci elektroenergetycznych warunki pracy.

Gwarancja wytrzymałości fabrycznej i serwisu

Zhejiang Usune Electric to profesjonalna fabryka sprzętu elektrycznego wysokiego napięcia integrująca prace badawczo-rozwojowe, produkcję, i sprzedaż. Dzięki wieloletniemu doświadczeniu w dziedzinie transformatorów wysokiego napięcia posiada kompletny system produkcyjny i rygorystyczne procesy kontroli jakości. Wszystkie produkty TYD przeszły krajowe testy standardowe, zapewniając stabilność wydajność i wysoką opłacalność. Standardowe produkty i niestandardowe rozwiązania mogą być dostarczane zgodnie z różnych poziomach napięcia, warunkach środowiskowych i wymaganiach sieci energetycznej, zapewniając niezawodne wysokie napięcie sprzęt pomocniczy dla globalnych projektów energetycznych.
