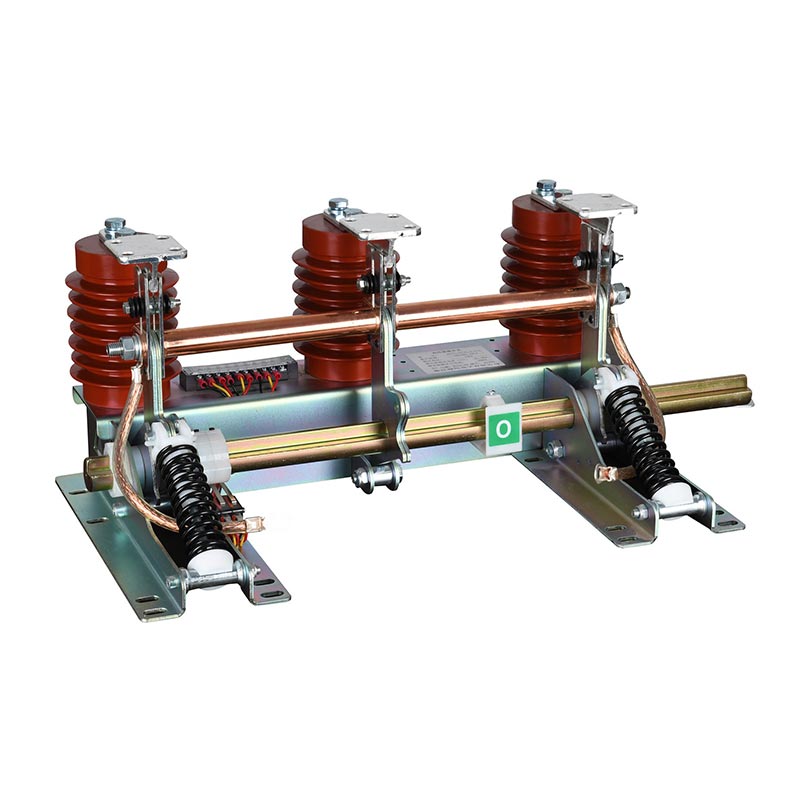

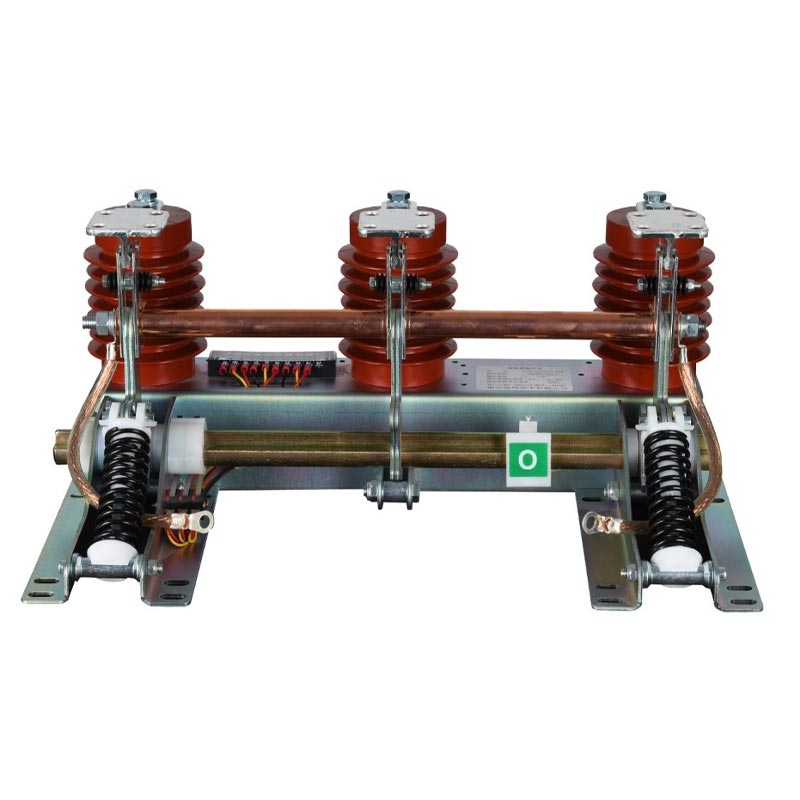

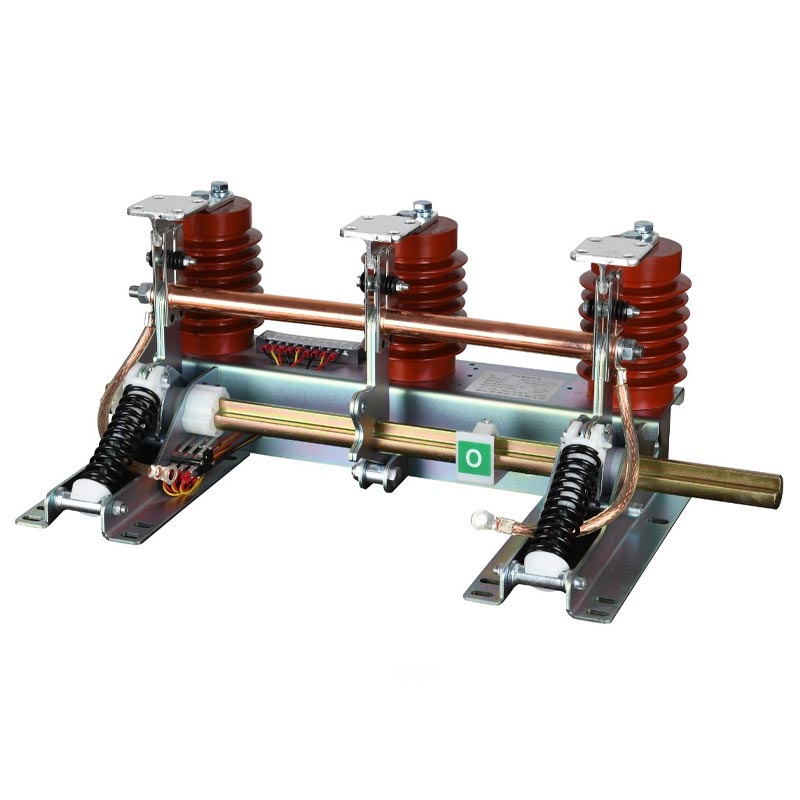

Przełącznik uziemiający Usune Jn15 nadaje się do systemów zasilania prądem przemiennym 12 kV i poniżej 50 Hz. Specjalnie zaprojektowany do obwodu uziemienie bezpieczeństwa, może być używany z różnymi rozdzielnicami wysokiego napięcia, aby zapewnić krytyczną ochronę uziemienia podczas konserwacja sprzętu lub przerwy w dostawie prądu. Niezawodnie uwalniając napięcie resztkowe i wytrzymując prądy zwarciowe, zapewnia bezpieczeństwo personelu konserwującego i sprzętu elektrycznego.
Jako profesjonalny producent, seria produktów Usune może pochwalić się zwartą i solidną konstrukcją, umożliwiającą stabilną pracę w trudnych warunkach wewnętrznych o dużej wilgotności, wysokim poziomie zapylenia i umiarkowanym zanieczyszczeniu. Jest w pełni zgodny z GB1985-89 i międzynarodowe standardy IEC129, zapewniające spójność produktu i globalne zastosowanie.
| Parametr | Specyfikacja |
| Napięcie znamionowe | 6,6 kV, 10 kV, 11 kV, 12 kV |
| Znamionowy krótkotrwały prąd wytrzymywany | 31,5 kA (4 s) |
| Znamionowy prąd zwarciowy | 80kA |
| Znamionowy prąd szczytowy wytrzymywany | 80kA |
| Napięcie wytrzymywane częstotliwości zasilania (1 min) | 42kV |
| Impuls piorunowy wytrzymuje napięcie | 75 kV |
| Życie mechaniczne | ≥2000 operacji |
| Temperatura otoczenia | -10 ℃ ~ +40 ℃ |
| Wysokość | ≤1000 m |
| Wilgotność względna | Średnia dzienna ≤95%, średnia miesięczna ≤90% |
Przełącznik uziemienia Jn15 jest wyposażony w precyzyjny mechaniczny mechanizm blokujący, który zapobiega nieprawidłowemu działaniu (takie jak zamykanie pod napięciem); posiada doskonałą odporność na zwarcia, zdolność do wytrzymuje prąd krótkotrwały 31,5 kA/4 s i prąd szczytowy 80 kA, zachowując integralność strukturalną w przypadek usterki; Wysokiej jakości komponenty izolacyjne zapewniają wysoką wytrzymałość izolacji, są odporne na wilgoć i odporne na zanieczyszczenia i zapewniają stabilną, długoterminową pracę.
Zoptymalizowana zwarta konstrukcja pozwala na elastyczną instalację w różnych rozdzielnicach wysokiego napięcia (takich jak KYN28 i typy HXGN); czytelne wskaźniki stanu i porty dostępu bez użycia narzędzi ułatwiają wygodną obsługę i konserwację; części ruchome wykonane są z materiałów odpornych na korozję i precyzyjnie nasmarowane, co zapewnia płynną pracę przez długi czas 2000 cykli.
Przełącznik uziemiający Jn15 jest kompatybilny z systemami 6,6–12 kV i można go dopasować do wszystkich głównych urządzeń wysokiego napięcia rozdzielnica. Jest w pełni zgodny ze standardami GB1985-89 i IEC129, dzięki czemu nadaje się do różnych projektów zarówno w kraju i za granicą. Może niezawodnie działać w pomieszczeniach zamkniętych o temperaturach od -10 ℃ do +40℃, wysokości ≤1000m, wilgotność 95% i stopień zanieczyszczenia II klasy.
Przełącznik uziemiający Jn15 jest produkowany w zaawansowanej fabryce Usune, przy użyciu zautomatyzowanych linii produkcyjnych i rygorystycznych testowanie jakości. Każdy produkt przed opuszczeniem fabryki przechodzi testy dynamiczne, statyczne i izolacyjne. A profesjonalny zespół badawczo-rozwojowy może zapewnić niestandardowe konfiguracje w oparciu o określone napięcie, prąd lub instalację wymagania.
Kompleks handlowy o powierzchni 320 000㎡ we wschodnich Chinach wymaga bezpiecznego i niezawodnego systemu dystrybucji energii 10 kV, obejmującego osiem rozdzielnic wysokiego napięcia typu KYN28A-12. Aby zapewnić bezpieczeństwo konserwacji, potrzebne są stabilne przełączniki uziemiające i ochrona systemu.
Wykonawca wybrał przełącznik uziemiający Usune Jn15 (w sumie 64 jednostki), pasujący do wszystkich linii przychodzących i wychodzących i szafy PT. Instalacja została przeprowadzona według standardowych procedur, osiągając mechaniczne i elektryczne sprzężenie z rozdzielnicą. Podczas uruchamiania, eksploatacji, blokowania i testów wytrzymałości na zwarcia wszystkie spełniły standardy projektowe i krajowe.
- Bezpieczeństwo operacyjne: Działa bezawaryjnie przez ponad 3 lata, wykonując 18 cykli konserwacyjnych bez żadnych usterek
zagrożenia bezpieczeństwa elektrycznego.
- Stabilność systemu: Pomyślnie wytrzymał 3 zwarcia bez uszkodzenia sprzętu, skracając przerwy w dostawie prądu
czas regeneracji.
- Wydajna konserwacja: Jasne wskaźniki stanu i wygodna obsługa, skracające czas uziemienia konserwacyjnego
około 40%.
- Opinia klientów: „Przełącznik Usune JN15-12 jest niezawodny i łatwy w użyciu, co ma kluczowe znaczenie dla ogólnego bezpieczeństwa zasilania
kompleks. Będzie to priorytetowy wybór dla przyszłych projektów.”
| Przedmiot | Jednostka | Parametry |
| Napięcie znamionowe | kV | 12 |
| Znamionowy prąd tolerancji krótkotrwałej | kA | 31.5 |
| Znamionowy czas zwarcia | S | 4 |
| Znamionowy prąd zwarciowy zamknięty | kA | 80 |
| Znamionowy prąd tolerancji szczytowej | kA | 80 |

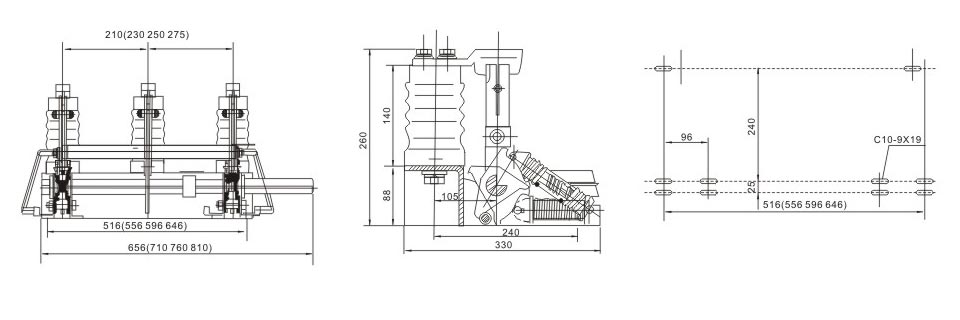

| Odległość od środka JiJian | mm | 150 210 275 |
| Kompresja częstotliwości przemysłowej 1min | kV | 42/48 |
| Błyskawiczne ciśnienie uderzeniowe | kV | 75/85 |
Odp.: Kompatybilny ze wszystkimi głównymi rozdzielnicami wnętrzowymi wysokiego napięcia, takimi jak KYN28A-12, HXGN-12, XGN2-12 itp., nadaje się do systemów 6,6 kV/10 kV/11 kV/12 kV i standardowego odstępu fazowego 150 mm/165 mm/210 mm/250 mm; specjalne szafki mogą dostosować, kontaktując się z Usune.
Odp.: Zalecany plan konserwacji:
- Co 6 miesięcy: Kontrola wzrokowa, sprawdzenie pod kątem zużycia, korozji, luźnych połączeń i stanu zazębienia.
- Corocznie: Próba działania, sprawdzenie płynności otwierania i zamykania oraz poprawności ryglowania.
- Co 5 lat: Test wydajności, sprawdzający wytrzymałość izolacji i zwarcia zgodnie z
standardy.
- Co 2 lata: Konserwacja smarowania, nakładanie smaru na ruchome części w celu przedłużenia żywotności.
Odp.: Modele standardowe nadają się do pracy na wysokościach ≤1000 m, w przypadku zanieczyszczeń klasy II i w środowiskach niekorozyjnych. Dla na wysokościach > 1000 m lub w środowiskach korozyjnych (chemicznych, z solą morską), Usune oferuje ulepszone produkty, w tym wzmocniona izolacja, powłoki antykorozyjne i konstrukcja obniżająca parametry zależne od wysokości. Skontaktuj się z naszym zespołem technicznym dla niestandardowych rozwiązań.
Wewnętrzne przełączniki uziemiające wysokiego napięcia serii Usune JN15-12 łączą w sobie bezpieczeństwo, niezawodność i wszechstronność, przystosowanie do systemów elektroenergetycznych 6,6–12kV. Spełniają światowe standardy i sprawdziły się w rzeczywistych projektach, wykonując je idealny wybór do ochrony uziemienia. Jako profesjonalny chiński dostawca, Usune zapewnia produkty wysokiej jakości oraz kompleksowe wsparcie techniczne dla różnorodnych projektów z zakresu energetyki, przemysłu i handlu.
